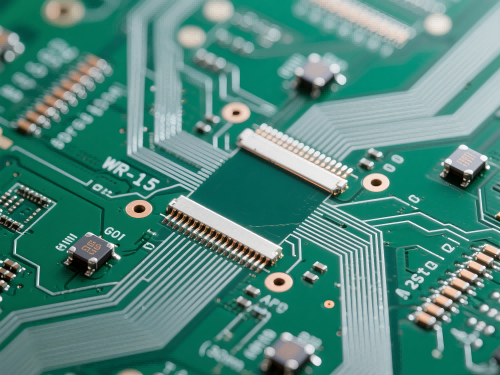

Специалист по производству высокочастотных печатных плат

Преимущества высокочастотных печатных плат

Технические характеристики, определяющие стабильную работу высокочастотных устройств

Низкие потери сигнала

Материалы с малым коэффициентом потерь уменьшают затухание при передаче высокочастотных сигналов.

Стабильные диэлектрические параметры

Диэлектрическая проницаемость сохраняется в широком диапазоне частот и температур.

Контроль импеданса

Точная геометрия проводников обеспечивает согласование линий передачи и минимальные отражения.

Тепловая стабильность

Материалы с низким коэффициентом теплового расширения повышают надёжность в работе.

Устойчивость к помехам

Грамотная структура слоёв снижает уровень электромагнитных помех.

Структура высокочастотной печатной платы

Типовая многослойная структура высокочастотной PCB с контролем импеданса

Почему выбирают Topfast

Надёжное производство высокочастотных печатных плат с контролем каждого этапа — от материалов до тестирования

Контроль импеданса и стабильность сигнала

Точная настройка параметров трассировки и материалов обеспечивает стабильную передачу сигнала на высоких частотах.

Материалы для RF и СВЧ

Работаем с PTFE, Rogers, высокочастотным FR-4 и другими специализированными подложками.

Сборка SMT и THT

Поддержка компонентов различных форматов, включая мелкие корпуса и сложные многослойные платы.

Тестирование и контроль качества

AOI, ICT и функциональное тестирование для проверки электрических и высокочастотных характеристик.

Стабильное серийное производство

От прототипов до массового производства с повторяемыми параметрами и контролем качества.

Высокочастотные материалы для печатных плат

Сравнительные характеристики материалов, используемых в высокочастотных и высокоскоростных приложениях

Тип материала	Диэлектрическая проницаемость (εr)	Потери (Df)	Температурная стабильность	Применение
ПТФЭ	2.1 – 2.6	Очень низкие	Высокая	RF, микроволновые системы
Hydrocarbon	3.0 – 3.5	Низкие	Стабильная	High-speed, RF
с керамическим наполнителем/strong>	3.0 – 10+	Очень низкие	Очень высокая	Высокая мощность, стабильные среды
Высокоскоростная печатная плата из FR-4	3.8 – 4.2	Средние	Умеренная	Высокоскоростные цифровые сигналы / Высокочастотные цифровые сигналы

Поддерживаются материалы ведущих производителей: Rogers, Taconic, Isola и их аналоги

Типы высокочастотных печатных плат

Основные конструкции PCB, используемые в радиочастотных и высокоскоростных системах

Односторонние и двусторонние PCB

Используются в базовых RF-приложениях с относительно простой топологией и невысокой плотностью сигналов.

Многослойные PCB

Применяются в сложных системах с контролем импеданса, экранированием и плотной разводкой высокочастотных сигналов.

HDI-платы

Позволяют реализовать компактные решения с высокой плотностью соединений и минимальными длинами сигнальных линий.

Гибкие и гибко-жёсткие PCB

Используются в устройствах с ограниченным пространством и требованиями к механической гибкости.

Микрополосковые и стриплайновые структуры

Применяются для точного управления распространением сигнала и обеспечения стабильного импеданса.

Технические параметры

Основные характеристики высокочастотных и высокоскоростных печатных плат Topfast

Параметр	Описание	Типовое значение
Количество слоёв	Определяет сложность разводки и плотность монтажа	2 – 16 слоёв
Материалы	Подходят для высокочастотных и высокоскоростных сигналов	FR-4, Rogers, Taconic, Nelco
Толщина платы	Влияет на механическую прочность и характеристики импеданса	0.4 – 3.2 мм
Импеданс	Контроль сигнальных линий для минимизации отражений	50Ω ±10%
Минимальный размер отверстий	Для тонких сигналов и точного монтажа	0.15 мм
Покрытие поверхности	Защита от окисления и улучшение пайки	HASL, ENIG, OSP
Рабочая температура	Диапазон эксплуатации платы	-40°C до +130°C

Производственный процесс

Подробный процесс изготовления высокочастотных печатных плат Topfast

Подготовка материалов

Выбор подходящих материалов: FR-4, Rogers, Taconic, Nelco.

Ламинирование слоёв

Слои соединяются под высоким давлением и температурой для обеспечения точности.

Фрезеровка и сверление

Создание отверстий и контуров для монтажа компонентов.

Гальваническое покрытие

Нанесение меди и защитных покрытий для устойчивости и долговечности.

Финишная обработка

Проверка качества, маркировка и упаковка готовых плат.

Часто задаваемые вопросы о высокочастотных печатных платах

1. Какие материалы лучше всего подходят для высокочастотных печатных плат?

Для высокочастотных PCB критически важно использовать материалы с низким диэлектрическим коэффициентом (Dk) и низким коэффициентом потерь (Df). Наиболее популярны: Rogers, Taconic, Nelco, FR-4 с улучшенными характеристиками. Эти материалы обеспечивают стабильную работу на высоких частотах, минимизируют потери сигнала и позволяют достичь точного импеданса. Выбор материала зависит от частотного диапазона, мощности сигнала и требований к термостойкости.

2. В чем особенности проектирования высокочастотных плат по сравнению с обычными?

Высокочастотные платы требуют особого внимания к контролю импеданса, минимизации паразитной индуктивности и емкости. Необходимо правильно располагать слои, использовать микрополосные линии или коаксиальные структуры, учитывать затухание сигнала и электромагнитные помехи. Толщина медных дорожек, зазоры и выбор диэлектрика напрямую влияют на качество сигнала. Простая "классическая" разводка для низкочастотной платы здесь не подойдет.

3. Как контролируется качество высокочастотных PCB на производстве?

Контроль качества включает несколько этапов: визуальный осмотр, измерение толщины слоев, проверка импеданса, тестирование электрических параметров. Дополнительно применяются рентген и AOI (Automated Optical Inspection) для выявления скрытых дефектов. На высоких частотах даже небольшие отклонения в слое диэлектрика или ширине дорожки могут существенно ухудшить работу платы, поэтому строгий контроль всех параметров обязателен.

4. Какие типичные слои используются в высокочастотных платах?

Высокочастотные платы могут быть двухслойными, многослойными (4–12 слоев) или гибридными. Обычно чередуются сигнальные и плоскостные слои для минимизации помех. Для сложных RF и микроволновых приложений часто используют травленую медь на диэлектрике с низкой потерей и специальные покрытия, чтобы снизить паразитное излучение и поддерживать точный импеданс на всех линиях передачи.

5. Какие ограничения по размерам и частотам существуют для высокочастотных PCB?

Основные ограничения связаны с материалами и технологией производства. Чем выше частота, тем строже требования к точности дорожек, расстояний и толщины диэлектрика. Обычно высокочастотные платы эффективны до нескольких десятков гигагерц. Для очень высоких частот (>40–50 ГГц) применяются специализированные материалы и минимальные размеры дорожек и отверстий. Ограничения также накладывает термостойкость и механическая прочность платы.
