Принцип работы резисторов

Что такое резистор?

Резистор, сокращенно — сопротивление, является одним из наиболее широко используемых пассивных компонентов в электронных схемах. На любой печатной плате чаще всего встречаются именно резисторы и конденсаторы. Для инженеров-электронщиков резистор подобен «регулировщику движения» в мире схем, точно контролирующему направление и скорость потока электронов.

Основной принцип работы резистора

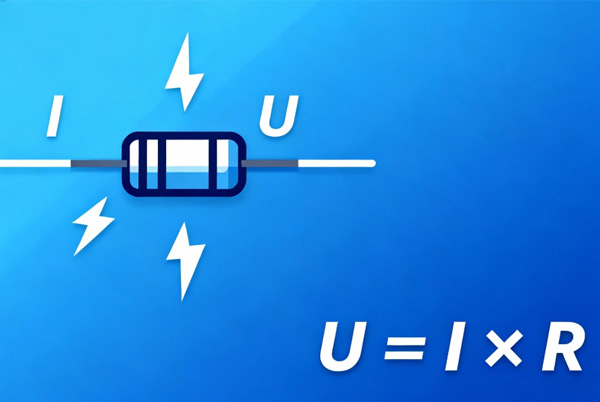

Основной принцип резистора основан на законе Ома: U = IR, то есть напряжение на концах резистора равно произведению его сопротивления на протекающий ток.

С физической точки зрения, резистор — это противодействие проводника электрическому току, возникающее из-за столкновений свободных электронов с атомной решеткой при их движении по проводнику. Величина сопротивления определяется четырьмя факторами: удельным сопротивлением самого материала (ρ), длиной проводника (L), площадью поперечного сечения (A) и температурой, что выражается формулой: R = ρ · L / A.

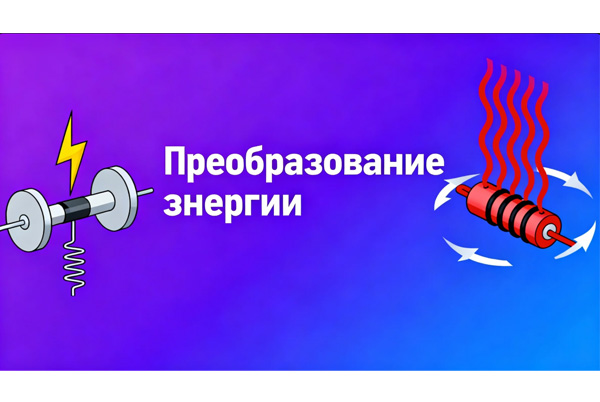

Когда ток проходит через резистор, электрическая энергия преобразуется в тепловую, что описывается законом Джоуля-Ленца: P = I²R, где P — мощность в ваттах (Вт).

Ключевые параметры резистора и основные аспекты выбора

Номинальное сопротивление и ряд точности

В реальной инженерной практике сопротивления резисторов соответствуют международным стандартным рядам:

• Ряд E6 (точность 20%, используется редко)
• Ряд E12 (точность 10%)
• Ряд E24 (точность 5%)
• Ряд E96 (точность 1%)
• Ряд E192 (высокая точность: 0.5%, 0.25%, 0.1%)

Эти ряды представляют собой геометрические прогрессии; например, знаменатель прогрессии для ряда E24 равен 10 в степени 1/24, что обеспечивает равномерное распределение в логарифмическом масштабе.

Методы маркировки сопротивления

• Цветовая маркировка (для выводных резисторов):
  • Четыре полосы: первые две — значащие цифры, третья — множитель, четвертая — точность.
  • Пять полос: первые три — значащие цифры, четвертая — множитель, пятая — точность.
• Цифровая маркировка (для чип-резисторов):
  • Трехзначный код: первые две цифры — значащие, третья — множитель (например, «103» означает 10 кОм).
  • Четырехзначный код: первые три цифры — значащие, четвертая — множитель (например, «1002» означает 10 кОм).
  • Ряд E96: двухзначный код и буквенный множитель (например, «01C» означает 10 кОм).

Соответствие типоразмера и мощности

Практическое руководство по выбору для инженеров

Ключевые этапы выбора

1. Определение требуемой точности сопротивления: 5% или 1% для обычных применений; 0.1% и выше — для прецизионных измерений.
2. Расчет требуемой мощности: Рассчитывается по P = I²R, с запасом не менее 50%.
3. Учет температурного коэффициента сопротивления (ТКС): Для высокотемпературных сред выбирать тонкопленочные или проволочные резисторы.
4. Выбор подходящего типоразмера (корпуса): Малые корпуса для ограниченного пространства, большие — для высокой мощности.
5. Проверка рабочего напряжения: Для применений с высоким напряжением учитывать номинальное рабочее напряжение резистора.

Рекомендации по выбору брендов

• Потребительская электроника: YAGEO, Fenghua Advanced Technology
• Промышленные системы управления: Vishay, ROHM
• Автомобильная электроника: Panasonic, KEMET
• Высококлассные измерительные приборы: Bourns, TT Electronics

Ответы на часто задаваемые вопросы

В1: Почему даже у резистора 0 Ом есть сопротивление?
О: Идеального резистора 0 Ом не существует. Фактическое сопротивление реального «нулевого» резистора составляет около 20-50 мОм. При выборе необходимо учитывать его способность выдерживать ток и реальное падение напряжения.

В2: Все ли резисторы с большей мощностью — лучше?
О: Не обязательно. Резисторы большей мощности, как правило, имеют большие размеры, что увеличивает стоимость и занимаемую площадь. Следует выбирать резистор с подходящей мощностью, исходя из реальных потерь, оставляя разумный запас.

В3: Как определить, что резистор неисправен?
О: Используйте мультиметр для измерения сопротивления. Если оно бесконечно велико (обрыв) или значительно превышает номинальное значение (сгорел), то резистор неисправен. Также можно провести визуальный осмотр: сгоревшие резисторы часто имеют почерневшую поверхность или трещины.

В4: В каких случаях требуются высокоточные резисторы?
О: Высокоточные резисторы необходимы в применениях, критичных к параметрам, таких как: опорное напряжение для АЦП, измерение тока, прецизионные усилительные схемы, установка центральной частоты фильтров.

В5: Как выбирать между чип-резисторами (SMD) и выводными (THT)?
О: Чип-резисторы подходят для автоматизированного производства, имеют малые размеры и хорошие ВЧ-характеристики. Выводные резисторы удобны для ручного монтажа и ремонта, имеют больший запас по мощности и лучшую теплоотдачу. Современная электроника в основном использует чип-резисторы.

Заключение

Как самый базовый электронный компонент, важность резистора неоспорима. От простого деления напряжения и ограничения тока до сложной обработки сигналов, от цепей постоянного тока до схем с гигагерцовыми частотами — резисторы играют незаменимую роль. Хороший инженер не только умеет рассчитывать номинал резистора, но и понимает различия в характеристиках резисторов, изготовленных по разным технологиям и в разных корпусах, что позволяет делать оптимальный выбор для конкретной задачи.
