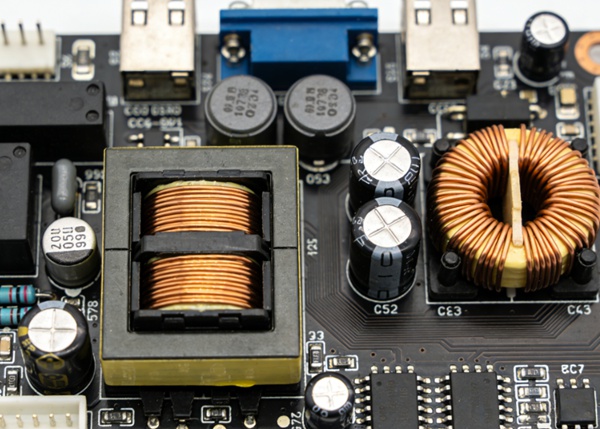

PCBA для силовой электроники: особенности проектирования и производства

Силовая электроника используется в широком спектре оборудования — от источников питания и инверторов до промышленных систем управления и электромобилей.

Такие устройства работают с высокими токами и напряжениями, поэтому печатные платы и сборка PCBA должны обеспечивать стабильную работу в условиях значительных электрических и тепловых нагрузок.

По сравнению с обычной электроникой требования к конструкции PCB и качеству монтажа здесь значительно выше.

Где применяется силовая PCBA

Платы силовой электроники используются во многих типах оборудования:

• источники питания
• инверторы
• системы управления двигателями
• зарядные устройства
• промышленная автоматика
• системы возобновляемой энергетики

Во всех этих устройствах важны стабильность работы, эффективный отвод тепла и надёжность силовых соединений.

Высокие токи и требования к дорожкам

Одной из ключевых особенностей силовых плат является необходимость проводить значительные токи.

Для этого используются:

• увеличенная ширина дорожек
• более толстые медные слои
• дополнительные медные полигоны

Иногда применяется медь толщиной 2 oz, 3 oz и более.

Правильный расчёт ширины дорожек позволяет снизить нагрев и предотвратить повреждение платы.

Связанная статья: Ширина дорожек и зазоры в PCB

Толстая медь и конструкция PCB

Для силовых устройств часто используются специальные конструкции PCB:

• толстая медь (thick copper PCB)
• многослойные платы
• дополнительные силовые слои

Такая конструкция помогает распределять токи и уменьшать потери энергии.

Связанная статья: Материалы PCB

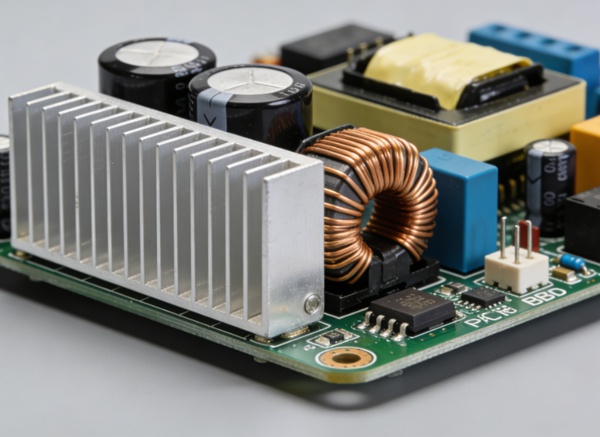

Тепловой менеджмент

Силовые компоненты — MOSFET, IGBT, драйверы — выделяют значительное количество тепла.

Поэтому при проектировании платы важно учитывать:

• тепловые полигоны
• тепловые переходные отверстия
• размещение компонентов
• радиаторы и охлаждение

Эффективный тепловой менеджмент напрямую влияет на срок службы электроники.

Связанная статья: Тепловое управление в PCB дизайне

Монтаж силовых компонентов

Сборка силовой электроники имеет свои особенности.

Часто используются:

• компоненты с выводами (THT)
• крупные силовые элементы
• разъёмы высокой мощности

Поэтому в таких проектах нередко применяется смешанная сборка SMT + THT.

Подробнее о технологиях монтажа: SMT-монтаж PCB

Контроль качества и тестирование

Поскольку силовая электроника работает с высокими нагрузками, контроль качества играет ключевую роль.

На производстве обычно выполняются:

• визуальная и автоматическая инспекция
• электрические тесты
• функциональная проверка

Это помогает убедиться, что плата выдерживает рабочие нагрузки.

Подробнее: Тестирование и контроль качества PCBA

Производственные требования

Для проектов силовой электроники важно учитывать не только конструкцию платы, но и стабильность производственного процесса.

Необходимо обеспечить:

• качественную пайку силовых компонентов
• надёжные соединения
• стабильность материалов и компонентов

Производители печатных плат и сборки PCBA, такие как TOPFAST, обычно применяют комплексный контроль качества и технологические процедуры для обеспечения стабильного результата.

Заключение

PCBA для силовой электроники требует особого внимания к конструкции печатной платы и процессу сборки.

Основные факторы надёжности:

• увеличенная толщина меди
• правильная ширина дорожек
• эффективный тепловой менеджмент
• надёжный монтаж силовых компонентов

Грамотное проектирование и качественное производство позволяют обеспечить стабильную работу силовых электронных систем.
