THT и смешанный монтаж PCB: влияние на стоимость и качество PCBA

Несмотря на широкое распространение SMT-монтажа, технология монтажа компонентов в отверстия (THT, Through-Hole Technology) по-прежнему широко применяется в электронике. Во многих проектах используется смешанный монтаж, сочетающий SMT и THT на одной печатной плате.

В этой статье рассмотрим особенности THT и смешанного монтажа, а также их влияние на стоимость и качество PCBA.

1. Что такое THT-монтаж

THT-монтаж предполагает установку выводных компонентов в металлизированные отверстия PCB с последующей пайкой.

Типичные THT-компоненты:

• разъёмы
• электролитические конденсаторы
• трансформаторы
• силовые элементы

2. Технологии пайки при THT

Основные методы пайки:

• пайка волной
• селективная пайка
• ручная пайка

По сравнению с SMT, THT требует больше ручных операций, что увеличивает стоимость.

3. Стоимость THT-монтажа

Факторы, влияющие на цену:

• объём ручного труда
• количество выводных компонентов
• сложность пайки

THT обычно дороже SMT при одинаковом объёме производства.

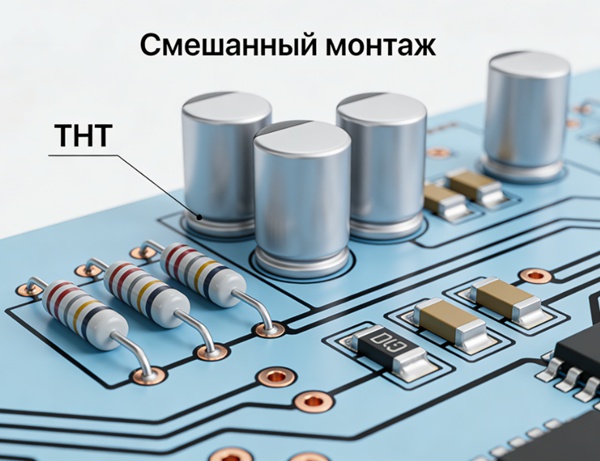

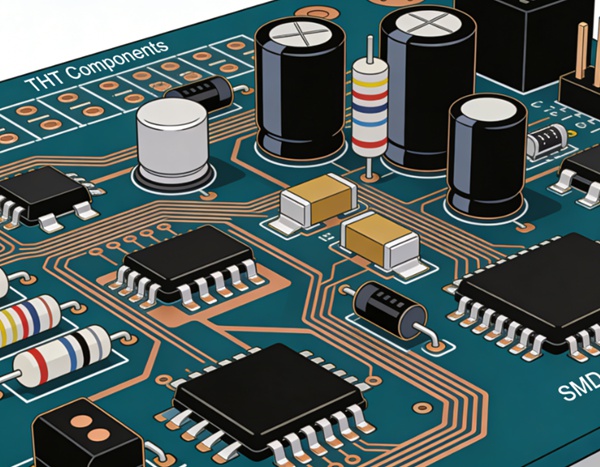

4. Смешанный монтаж SMT + THT

Смешанный монтаж объединяет:

• автоматический SMT
• последующий THT-монтаж

Такой подход требует:

• дополнительной логистики
• нескольких этапов пайки
• более сложного планирования производства

5. Влияние дизайна PCB на THT и смешанный монтаж

На стоимость и качество влияют:

• расположение отверстий
• расстояние между THT-компонентами
• термостойкость PCB

Оптимизация дизайна снижает риск дефектов.
Связанный материал:

• DFM и проектирование PCB

6. Надёжность THT-соединений

THT-соединения:

• обладают высокой механической прочностью
• устойчивы к вибрациям и нагрузкам

Поэтому THT часто применяется в промышленной и силовой электронике.

7. Контроль качества при THT и смешанном монтаже

Контроль включает:

• визуальный осмотр
• функциональное тестирование
• проверку качества пайки

Дополнительные этапы контроля повышают стоимость, но обеспечивают надёжность.

Связь с предыдущими этапами PCBA

THT и смешанный монтаж тесно связаны с:

• SMT-монтаж PCB
• Компоненты и BOM PCBA

Производственный подход к смешанному монтажу

Производители PCBA с инженерным подходом, такие как TOPFAST, рассматривают смешанный монтаж как комплексный процесс, требующий точного планирования и контроля, особенно при сочетании SMT и THT на одной плате.

Заключение

THT и смешанный монтаж остаются важными технологиями в PCBA, особенно там, где требуется высокая механическая надёжность. Понимание их особенностей позволяет правильно оценить стоимость и выбрать оптимальный процесс сборки.
