Что такое PCB (печатная плата) и как она работает

Печатная плата (PCB — Printed Circuit Board) ，это печатная плата, которая служит для механического крепления и электрического соединения электронных компонентов с помощью медных проводников.является основой практически всех современных электронных устройств. От простых бытовых приборов до сложных промышленных систем — везде используется PCB для соединения и поддержки электронных компонентов. В этой статье мы подробно разберём, что такое PCB, из чего она состоит и как именно она работает.

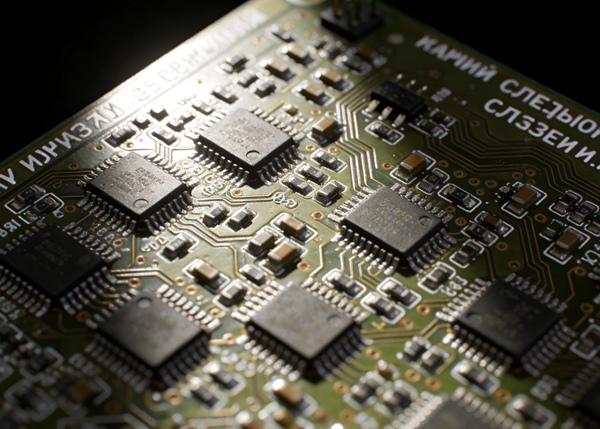

Что означает термин PCB

PCB (Printed Circuit Board) — это печатная плата, предназначенная для механического крепления и электрического соединения электронных компонентов с помощью проводящих дорожек из меди.

В отличие от навесного монтажа, где компоненты соединяются проводами, PCB обеспечивает:

• стабильность конструкции
• компактность
• повторяемость производства
• высокую надёжность электрических соединений

Именно поэтому печатные платы стали стандартом в электронной промышленности.

Основные функции печатной платы

PCB выполняет сразу несколько важных функций:

1. Электрическое соединение компонентов
   Медные дорожки передают сигналы и питание между микросхемами, резисторами, конденсаторами и другими элементами.
2. Механическая поддержка
   Компоненты фиксируются на плате, что защищает их от вибраций и механических повреждений.
3. Управление сигналами и питанием
   Грамотно спроектированная PCB минимизирует помехи, потери сигнала и перегрев.
4. Упрощение сборки и ремонта
   Стандартизированная структура облегчает автоматическую сборку и тестирование.

Из каких слоёв состоит PCB

Современная печатная плата состоит из нескольких функциональных слоёв, каждый из которых выполняет свою задачу.

Основание (подложка)

Это механическая основа платы. Чаще всего используется материал FR-4 — стеклотекстолит на эпоксидной основе. Он обеспечивает:

• прочность
• термостойкость
• хорошие диэлектрические свойства

Медные слои

На поверхности или внутри платы находятся медные слои, из которых формируются дорожки и контактные площадки. Количество слоёв может варьироваться:

• 1 слой — простые платы
• 2 слоя — большинство стандартных решений
• 4 и более — сложные и высокоскоростные устройства

Паяльная маска

Защитный слой (обычно зелёного цвета), который:

• предотвращает короткие замыкания
• защищает медь от окисления
• упрощает процесс пайки

Шелкография

Это маркировка компонентов и обозначений, которая помогает при сборке и обслуживании платы.

Как PCB обеспечивает передачу сигналов

Передача сигналов в PCB происходит по медным дорожкам. Важно понимать, что PCB — это не просто «провода на плате».

Ключевые аспекты:

• ширина и длина дорожек влияют на сопротивление
• расстояние между дорожками влияет на помехи
• многослойные платы позволяют разделять сигналы, питание и землю

В высокочастотных и высокоскоростных схемах PCB становится частью электрической схемы, а не просто носителем компонентов.

Где применяются печатные платы

PCB используются практически во всех отраслях электроники:

• Потребительская электроника — смартфоны, компьютеры, бытовая техника
• Промышленность — системы управления, автоматика
• Автомобильная электроника — блоки управления, датчики
• Медицина — диагностическое и мониторинговое оборудование
• Телекоммуникации — сетевое и 5G-оборудование

Требования к платам в этих областях могут сильно различаться по надёжности, температуре и сроку службы.

Почему проектирование PCB так важно

Даже при использовании качественных компонентов ошибки в проектировании PCB могут привести к:

• перегреву
• нестабильной работе
• электромагнитным помехам
• увеличению стоимости производства

Поэтому на этапе дизайна учитываются:

• выбор материалов
• количество слоёв
• минимальные размеры дорожек
• требования производства (DFM)

Роль производителя PCB на раннем этапе

Производитель печатных плат играет важную роль не только на этапе изготовления, но и на стадии подготовки дизайна. Компании с инженерной экспертизой, такие как TOPFAST, обычно помогают выявить потенциальные производственные риски ещё до запуска платы в производство, что снижает вероятность ошибок и дополнительных затрат.

Заключение

PCB — это ключевой элемент любого электронного устройства, объединяющий компоненты в единую надёжную систему. Понимание структуры и принципов работы печатной платы позволяет принимать более правильные инженерные решения, оптимизировать стоимость и повысить качество конечного продукта.

В следующих статьях мы подробно рассмотрим типы PCB, материалы, производственные ограничения и практические аспекты проектирования.
