Контроль качества PCB: ключевые этапы проверки печатных плат

Контроль качества PCB является обязательной частью современного производства электроники.

Даже незначительные дефекты печатной платы могут привести к нестабильной работе устройства, отказам оборудования и дополнительным затратам при серийном производстве.

Поэтому производители PCB используют комплексные методы проверки на всех этапах изготовления.

Почему контроль качества PCB так важен

Современные платы становятся всё более сложными:

• многослойные PCB
• HDI структуры
• BGA компоненты
• высокоскоростные сигналы

При высокой плотности монтажа даже минимальные дефекты могут вызвать серьёзные проблемы.

Контроль качества помогает:

• снизить риск брака
• повысить надёжность устройств
• обеспечить стабильность серийного производства

Связанная статья: Как выбрать надежный завод PCB

Основные этапы контроля качества PCB

Проверка начинается ещё до запуска производства и продолжается до финального тестирования.

Проверка производственных файлов

На первом этапе анализируются:

• Gerber файлы
• drill files
• stack-up
• параметры материалов

DFM анализ позволяет заранее выявить потенциальные производственные проблемы.

Контроль материалов

Качество материалов напрямую влияет на характеристики PCB.

Проверяются:

• FR-4 и специальные материалы
• медная фольга
• prepreg и core
• покрытия и solder mask

Инспекция после травления и сверления

После формирования слоёв проверяются:

• точность дорожек
• качество отверстий
• совмещение слоёв

Это особенно важно для HDI и многослойных PCB.

AOI — автоматическая оптическая инспекция

AOI (Automated Optical Inspection) используется для автоматической проверки платы.

Система выявляет:

• обрывы дорожек
• короткие замыкания
• смещение компонентов
• дефекты пайки

AOI особенно эффективна при серийном производстве PCBA.

Связанная статья: Turnkey PCBA

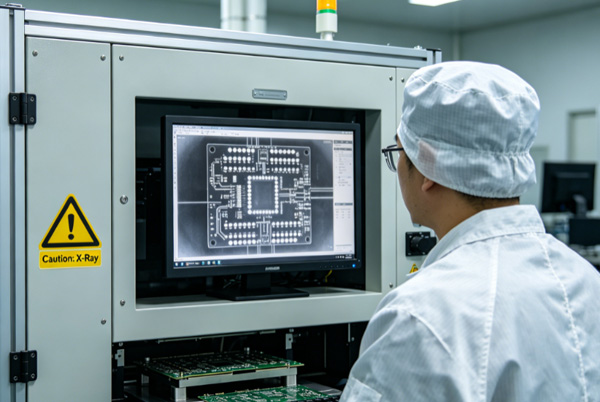

X-ray инспекция PCB и PCBA

X-ray контроль используется для проверки скрытых соединений.

Чаще всего применяется для:

• BGA компонентов
• многослойных PCB
• сложных SMT сборок

Рентгеновская инспекция позволяет обнаружить дефекты, недоступные для визуальной проверки.

Электрическое тестирование PCB

E-test помогает проверить электрическую целостность платы.

Тестирование выявляет:

• короткие замыкания
• обрывы цепей
• ошибки соединений

Электрическая проверка является обязательной для большинства серийных PCB.

Функциональное тестирование PCBA

После сборки платы выполняется функциональная проверка.

Тестирование помогает убедиться:

• в правильной работе устройства
• стабильности сигналов
• корректной пайке компонентов

Связанная статья: Тестирование и контроль качества PCBA

How to улучшить качество PCB ещё на этапе проектирования

Многие проблемы можно предотвратить до запуска производства.

Выполнять DFM анализ

DFM помогает адаптировать PCB под производственные возможности завода.

Использовать стандартные технологические параметры

Стандартные размеры дорожек и отверстий снижают вероятность дефектов.

Проверять stack-up и импеданс

Для высокоскоростных плат важно заранее рассчитывать параметры слоёв и сигналов.

Выбирать производителей с современным оборудованием

Современные автоматизированные линии обеспечивают более стабильное качество PCB и PCBA.

Компании, такие как TOPFAST, используют комплексный подход к контролю качества, включая AOI, X-ray и электрическое тестирование для серийного производства печатных плат.

Типичные дефекты PCB

На практике чаще всего встречаются:

• короткие замыкания
• обрывы дорожек
• плохая металлизация отверстий
• смещение слоёв
• дефекты пайки

Многоуровневая проверка позволяет выявлять эти проблемы до отправки продукции заказчику.

Заключение

Контроль качества PCB — это не отдельный этап, а комплексный процесс, охватывающий всё производство.

Использование современных методов проверки помогает:

• повысить надёжность устройств
• снизить количество дефектов
• обеспечить стабильность серийного выпуска электроники
