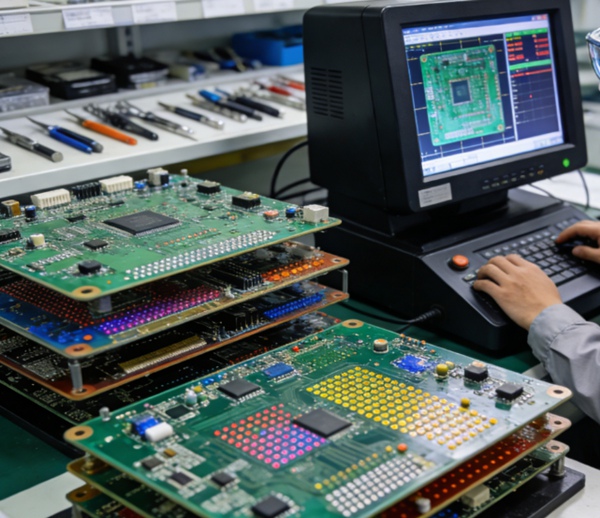

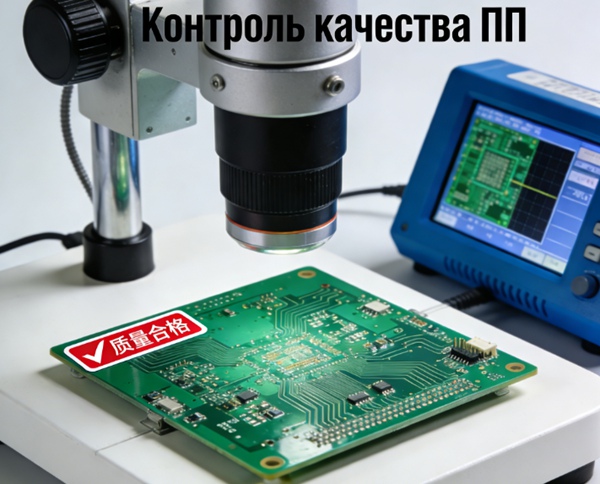

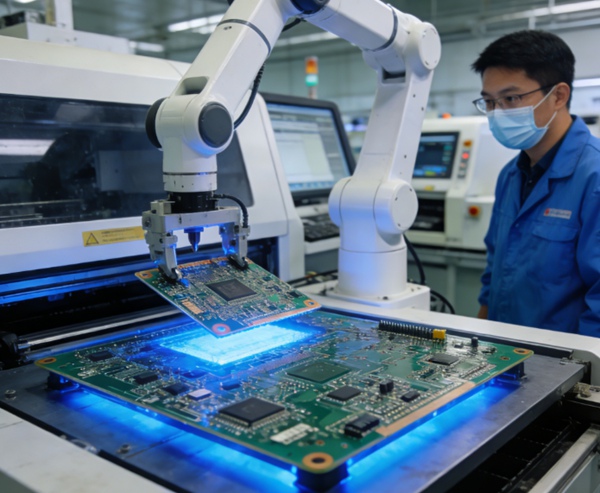

Контроль качества PCB и его влияние на стоимость производства

Контроль качества является неотъемлемой частью производства печатных плат. Хотя дополнительные проверки увеличивают стоимость изготовления PCB, они позволяют снизить риски отказов, переработок и гарантийных проблем.

В этой статье рассмотрены основные методы контроля качества PCB и их влияние на общую стоимость производства.

1. Почему контроль качества важен в производстве PCB

Даже незначительные дефекты могут привести к:

• отказу устройства
• снижению срока службы
• нестабильной работе электроники

Контроль качества позволяет выявлять проблемы на ранних этапах и предотвращать выпуск дефектных плат.

2. AOI (автоматическая оптическая инспекция)

AOI используется для проверки:

• целостности дорожек
• корректности отверстий
• дефектов пайки и маски

Преимущества AOI:

• высокая скорость проверки
• стабильное качество
• снижение человеческого фактора

AOI увеличивает стоимость, но значительно повышает производственный выход.

3. Электрическое тестирование PCB

Электрические тесты проверяют:

• целостность цепей
• отсутствие коротких замыканий
• соответствие электрическим параметрам

Типы тестирования:

• flying probe
• тест с фикстурами

Для сложных и многослойных PCB электрическое тестирование является обязательным этапом.

4. Рентген-контроль (X-Ray Inspection)

Рентген используется для:

• проверки внутренних слоёв
• контроля скрытых vias
• анализа BGA и плотных структур

Это один из самых дорогих методов контроля, применяемый для высоконадёжных изделий.

5. IPC стандарты и требования

Производство PCB часто ориентируется на стандарты IPC:

• IPC-A-600
• IPC-6012

Более высокий класс IPC означает:

• более строгие допуски
• больше проверок
• более высокую стоимость

6. Влияние контроля качества на себестоимость PCB

Дополнительный контроль влияет на:

• время производства
• загрузку оборудования
• процент выхода годных плат

Однако отсутствие контроля может привести к значительно большим финансовым потерям.

7. Как выбрать оптимальный уровень контроля качества

Рекомендации:

• учитывать назначение платы
• оценивать риски отказа
• выбирать уровень контроля пропорционально сложности проекта

Связанные темы:

• многослойные PCB и стоимость
• поверхностная обработка PCB

Производственный подход к качеству

Профессиональные производители PCB, такие как TOPFAST, рассматривают контроль качества как инструмент снижения рисков, а не просто дополнительную статью расходов, помогая подобрать оптимальный набор проверок под конкретный проект.

Заключение

Контроль качества PCB увеличивает стоимость производства, но значительно снижает вероятность дефектов и отказов. Грамотно выбранный уровень тестирования позволяет достичь оптимального баланса между ценой и надёжностью.

Следующая статья Q3 будет посвящена производственным допускам и точности изготовления PCB.
