сопротивление резистора в цепи с током

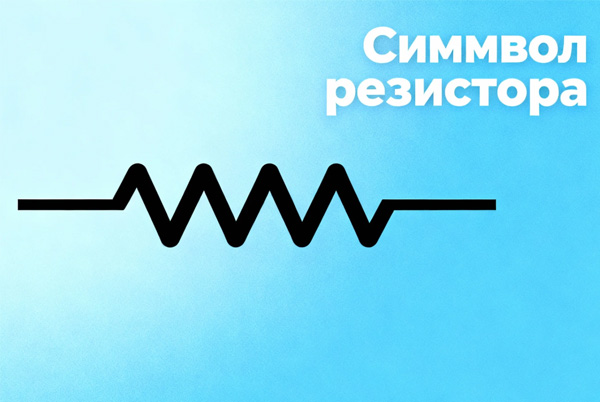

1. Основная теория и методы расчета сопротивлений
1.1 Основные принципы расчета

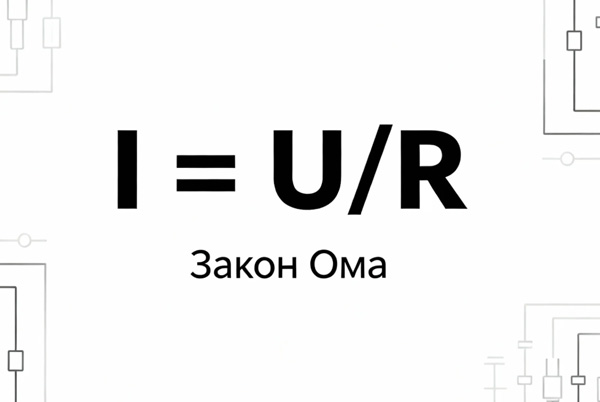

Закон Ома
- Формула: R = U/I
- Обозначения: R — сопротивление (Ом), U — напряжение (В), I — ток (А)
- Применение: непосредственный расчет неизвестного сопротивления путем измерения напряжения и тока
Закон сопротивления
- Формула: R = ρ × (L/S)
- Обозначения: ρ — удельное сопротивление материала (Ом·м), L — длина проводника (м), S — площадь поперечного сечения (м²)
- Область применения: расчет сопротивления проводов или однородных материалов в цепях постоянного тока
1.2 Расчет сопротивлений в структуре схем
Общее сопротивление последовательной цепи
- Формула расчета: R_общ = R₁ + R₂ + ⋯ + R_n
- Характеристики: ток одинаковый, напряжение распределяется пропорционально сопротивлению
Общее сопротивление параллельной цепи
- Формула расчета: 1/R_общ = 1/R₁ + 1/R₂ + ⋯ + 1/R_n
- Упрощенная формула: для двух параллельных сопротивлений R_общ = (R₁×R₂)/(R₁+R₂)
- Характеристики: напряжение одинаковое, ток распределяется обратно пропорционально сопротивлению

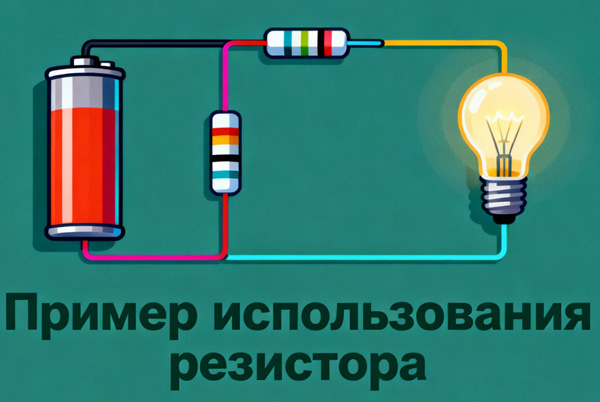

Смешанная цепь
- Метод расчета: поэтапное упрощение, сначала расчет локальных последовательных или параллельных участков, затем объединение в общее эквивалентное сопротивление
2. Технологии и практика измерения сопротивлений
2.1 Стандартные методы измерения
Процесс измерения мультиметром
- Подготовка безопасности: работа при отключенном питании, изоляция измеряемого сопротивления
- Подключение щупов: красный щуп в гнездо VΩ/Ω, черный щуп в гнездо COM
- Выбор диапазона: от высокого диапазона постепенно понижать до оптимального разрешения
- Считывание показаний: обращать внимание на пересчет единиц (kΩ=1000Ω, MΩ=1000kΩ)
Контроль погрешности измерений
- Избегать касания металлических частей руками, предотвращать влияние сопротивления тела
- При измерении на плате необходимо отключать параллельные элементы или отпаивать один вывод
- Стрелочный мультиметр требует калибровки нуля после каждой смены диапазона
2.2 Технологии высокоточных измерений
Четырехпроводной метод (метод Кельвина)
- Область применения: прецизионные измерения малых сопротивлений на уровне миллиом
- Основной принцип: разделение цепей подачи тока и измерения напряжения, устранение влияния сопротивления проводов
- Метод подключения:
- Токовые провода: подключение источника постоянного тока к концам сопротивления
- Потенциальные провода: подключение высокоомного вольтметра к концам сопротивления
- Обеспечение правильного соответствия H (высокий потенциал)/L (низкий потенциал)
- Преимущества: точность измерений в 10-100 раз выше, чем у двухпроводного метода
Настройка специализированных приборов
- Выбор режима измерения сопротивления четырехпроводным методом
- Функция автоматического сопряжения каналов
- Настройка разрешения не менее 5,5 разрядов
3. Классификация и характеристики сопротивлений
3.1 Классификация по материалу и структуре
| Критерий классификации | Основные типы | Характеристики и применение |
|---|---|---|
| Тип материала | Углеродные пленочные | Низкая стоимость, универсальность, средняя точность |
| Металлопленочные | Высокая точность, хорошие температурные характеристики, для прецизионных схем | |
| Проволочные | Высокая мощность, высокая точность, для сильноточных применений | |
| Толстопленочные | Чип-версии, хорошее соотношение цены и качества, широкое использование | |
| Тип структуры | Постоянные | Неизменное сопротивление, наиболее широкое применение |
| Переменные (потенциометры) | Ручная регулировка сопротивления, для регулировки напряжения и тока | |
| Подстроечные | Одноразовая установка при наладке, последующая фиксация | |
| Специальное назначение | Прецизионные | Высокая точность (±0,1% и ниже), низкий ТКС |
| Высокомощностные | Усовершенствованная конструкция теплоотвода, выдерживают большую мощность | |
| Чувствительные | Термо-, фото-, варисторы и другие сенсорные применения |
3.2 Спецификации чип-резисторов
Таблица соответствия размеров и мощности
| Название корпуса | Размер (мм) | Номинальная мощность | Макс. рабочее напряжение | Рабочая температура |
|---|---|---|---|---|
| 0201 | 0,6×0,3 | 1/20 Вт (0,05 Вт) | 25 В | -55°C~+125°C |
| 0402 | 1,0×0,5 | 1/16 Вт (0,0625 Вт) | 50 В | -55°C~+125°C |
| 0603 | 1,6×0,8 | 1/10 Вт (0,1 Вт) | 50 В | -55°C~+125°C |
| 0805 | 2,0×1,25 | 1/8 Вт (0,125 Вт) | 150 В | -55°C~+125°C |
| 1206 | 3,2×1,6 | 1/4 Вт (0,25 Вт) | 200 В | -55°C~+125°C |
| 1210 | 3,2×2,5 | 1/3 Вт (0,33 Вт) | 200 В | -55°C~+125°C |
| 2512 | 6,4×3,2 | 1 Вт | 200 В | -55°C~+125°C |
3.3 Стандартные ряды сопротивлений
Типичные значения ряда E24 (±5%)
- 1,0, 1,1, 1,2, 1,3, 1,5, 1,6, 1,8, 2,0, 2,2, 2,4, 2,7, 3,0, 3,3, 3,6, 3,9, 4,3, 4,7, 5,1, 5,6, 6,2, 6,8, 7,5, 8,2, 9,1
Типичные значения ряда E96 (±1%)
- 100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154, 158, 162, 165, 169, 174 Ом и др.
4. Глубокий анализ ключевых параметров
4.1 Температурный коэффициент сопротивления (ТКС)
Определение и расчет
- Единица измерения: ppm/°C (миллионная доля на градус Цельсия)
- Формула расчета: ΔR = R₀ × ТКС × ΔT
- Пример: сопротивление 10 кОм, ТКС=+100 ppm/°C, при повышении температуры на 50°C
- ΔR = 10000 × (100/1000000) × 50 = +50 Ом
- Общее сопротивление становится 10050 Ом
Ключевые области применения ТКС
- Схемы прецизионных источников опорного напряжения
- Высокоточные измерительные усилители
- Схемы таймеров/генераторов
- Автомобильная электроника и другие среды с широким температурным диапазоном
- Обработка аналоговых сигналов с высоким коэффициентом усиления
4.2 Характеристики специальных резистивных элементов
Практическое руководство по нулевым сопротивлениям
- Фактическое сопротивление: обычно <50 мОм, не идеальный проводник
- Возможности по току:
- Корпус 0603: 1-1,5 А постоянно, 3 А импульсно
- Корпус 0805: 2 А постоянно, 5 А импульсно
- Корпус 1206: 2-3 А постоянно, 10 А импульсно
- Роль в проектировании схем:
- Функция перемычки на печатной плате
- Точки измерения тестового тока
- Контактные площадки для совместимости конструкций
- Соединение с единой точкой заземления
- Варианты конфигурации функций схемы
Основы применения термисторов
- Характеристики NTC: сопротивление уменьшается с ростом температуры
- Характеристики PTC: сопротивление увеличивается с ростом температуры
- Ключевые параметры: R25 (сопротивление при 25°C), B-значение (температурный коэффициент)
- Области применения: измерение температуры, подавление бросков тока, защита от перегрузки по току
Конструкция защиты с варисторами
- Основные параметры: напряжение варистора (V_N), напряжение ограничения (V_C), пропускная способность по току (I_PP)
- Применение для защиты: поглощение перенапряжений, защита от статического электричества, подавление дуги
- Безопасность конструкции: обязательное последовательное включение с термопредохранителем для предотвращения короткого замыкания при отказе
5. Инженерный подбор и практическое руководство
5.1 Процесс принятия решений при подборе сопротивлений
Шаг 1: Определение основных параметров
- Выбор сопротивления: теоретическое расчетное значение → ближайшее стандартное значение ряда E
- Требования к точности: ±5% для универсальных схем, ±1% или выше для прецизионных схем
- Расчет мощности: P = I²R или P = U²/R, запас безопасности в 2-3 раза
Шаг 2: Учет адаптации к окружающей среде
- Определение диапазона рабочих температур
- Выбор ТКС в соответствии с требованиями температурной стабильности
- Размер корпуса на основе мощности и пространства на печатной плате
Шаг 3: Оценка специальных требований
- Высокочастотные применения: внимание к паразитной индуктивности и емкости
- Высокие требования к точности: выбор моделей с низким ТКС и низким дрейфом
- Оптимизация затрат: приоритет стандартных корпусов и номиналов
5.2 Диапазоны сопротивлений для типичных применений
| Область применения | Типичный диапазон сопротивлений | Представительные компоненты |
|---|---|---|
| Провода и соединения | 0-0,1 Ом | Дорожки ПП, кабели |
| Измерение тока | 0,01-1 Ом | Измерительные сопротивления |
| Ограничение тока питания | 1-100 Ом | Предохранительные сопротивления |
| Управление светодиодами | 100-1 кОм | Ограничительные сопротивления |
| Подтяжка/стягивание | 1к-10 кОм | Сопротивления цифровых схем |
| Делители напряжения | 1к-100 кОм | Измерительные сети АЦП |
| Высокоимпедансный вход | 100к-10 МОм | Входные сопротивления операционных усилителей |
| Проверка изоляции | >1 МОм | Высоковольтные измерительные сопротивления |
6. Меры предосторожности при измерениях и устранение неисправностей
6.1 Правила безопасной работы
- Принцип измерений при отключенном питании
- Обработка разряда высоковольтных конденсаторов
- Меры защиты от статического электричества (ESD-чувствительные компоненты)
6.2 Меры обеспечения точности
- Выбор подходящего метода измерений и приборов
- Использование четырехпроводного метода для прецизионных измерений малых сопротивлений
- Усреднение нескольких наборов данных для уменьшения случайных погрешностей
- Регулярная калибровка приборов
6.3 Решения распространенных проблем
- Аномальные значения измерений: проверка параллельных компонентов, подтверждение достаточной изоляции
- Нестабильные показания: проверка надежности контакта, очистка точек измерения
- Отображение отрицательного сопротивления: проверка остаточного напряжения, подтверждение полярности щупов
