Ключевая роль конденсаторов в проектировании печатных плат

Часть 1: Анализ ключевых функций конденсаторов в печатной плате

1.1 Фильтрация питания и подавление пульсаций

Фильтрация питания является одной из самых базовых и критически важных функций конденсаторов в печатной плате. Благодаря свойствам заряда и разряда конденсаторы эффективно сглаживают пульсации на выходе источника питания, особенно подавляя высокочастотные шумы (например, шумы, генерируемые импульсными источниками питания). На практике обычно используется многоуровневая фильтрующая сеть: электролитические конденсаторы большой емкости (например, 1000 мкФ) отвечают за низкочастотную фильтрацию, а керамические конденсаторы малой емкости (например, 0.1 мкФ)专门 обрабатывают высокочастотные шумы, формируя Дополнительный ную систему фильтрации.

1.2 Функция развязки (Decoupling)

Развязывающие конденсаторы специально предназначены для устранения колебаний напряжения, вызванных импульсными токами на выводах питания интегральных схем. Такие конденсаторы должны быть расположены вплотную к выводам питания микросхемы (обычно на расстоянии менее 3 мм), чтобы минимизировать влияние паразитной индуктивности. Типичная конфигурация использует стратегию ступенчатых номиналов (например, комбинация 100 пФ + 0.1 мкФ + 10 мкФ), с преимущественным выбором многослойных керамических конденсаторов (MLCC) с низкой ESL, обеспечивающих путь с низким импедансом в широком диапазоне частот.

1.3 Связь по сигналу и шунтирование

Конденсаторы связи используются для блокировки постоянной составляющей при одновременной передаче переменного сигнала, часто встречаются в аудиосхемах (например, электролитические конденсаторы 10 мкФ). В то время как шунтирующие конденсаторы обеспечивают путь с низким импедансом для обратного тока высокочастотных шумов, предотвращая их干扰 на чувствительные схемы. При проектировании ВЧ-схем шунтирующие конденсаторы (например, керамические конденсаторы 1 нФ) должны быть расположены как можно ближе к источнику шума для максимизации их эффекта.

1.4 Функция накопления энергии (Bulk Capacitance)

Когда схема сталкивается с резкими изменениями нагрузки (например, пуск двигателя, работа процессора на полной скорости), конденсаторы накопления энергии действуют как локальное хранилище энергии, обеспечивая буфер для импульсных потребностей в большом токе. Обычно выбираются конденсаторы большой емкости с низким ESR (например, танталовые конденсаторы 220 мкФ), при этом их номинальное напряжение должно как минимум на 30% превышать рабочее напряжение для обеспечения запаса безопасности.

Часть 2: Нормы выбора и компоновки конденсаторов на печатной плате

2.1 Принципы научного выбора

• Согласование по напряжению: рабочее напряжение не должно превышать 80% от номинального, обеспечивая достаточный запас безопасности.
• Оптимизация для высоких частот: в высокоскоростных схемах предпочтительны конденсаторы с низкими ESR/ESL (например, керамические конденсаторы X7R/X5R).
• Учет температуры: выбор материала конденсатора с подходящим температурным коэффициентом в зависимости от температуры окружающей среды.
• Расчет емкости: точный расчет требуемой емкости на основе целевой частотной характеристики (например, частота среза Fc=1/2πRC).

2.2 Стратегии оптимизации компоновки

Нормы компоновки развязывающих конденсаторов

• Использование принципа кратчайшего пути для прямого соединения с выводами питания/земли.
• Для компонентов в корпусе BGA требуется матричное расположение на обратной стороне.
• Утолщение дорожек до 8-15 mil для уменьшения паразитной индуктивности.
• Ближайшее соединение выводов питания/земли через переходные отверстия с опорными плоскостями.

Компоновка конденсаторов фильтра питания

• Соблюдение порядка размещения «сначала большие, потом маленькие«: конденсаторы большой емкости ближе ко входу источника питания, малой емкости — ближе к нагрузке.
• Входные конденсаторы импульсных источников питания должны образовывать минимальный токовый контур с микросхемой для снижения излучаемых помех.
• Обеспечение достаточной ширины дорожек питания и медных участков для поддержки номинального тока.

Компоновка конденсаторов для высокочастотных сигналов

• Конденсаторы развязки по постоянному току для высокоскоростных линий (таких как PCIe) требуют точного согласования номиналов (например, 220 нФ).
• Отклонение номинала может привести к ухудшению целостности сигнала (деградация глазковой диаграммы).
• Шунтирующие конденсаторы ВЧ-схем должны быть расположены непосредственно рядом с выводами ИС.

2.3 Матрица конденсаторов и проектирование разводки

Для высокоплотных интегральных схем (например, в корпусе BGA) применяется матричная компоновка конденсаторов на обратной стороне чипа. При проектировании разводки следует соблюдать:

• Короткие и широкие дорожки для минимизации паразитной индуктивности.
• Использование нескольких параллельных переходных отверстий для путей с большим током для снижения импеданса.
• Предпочтительное рассмотрение технологии отверстий в площадке для достижения наилучших электрических характеристик.

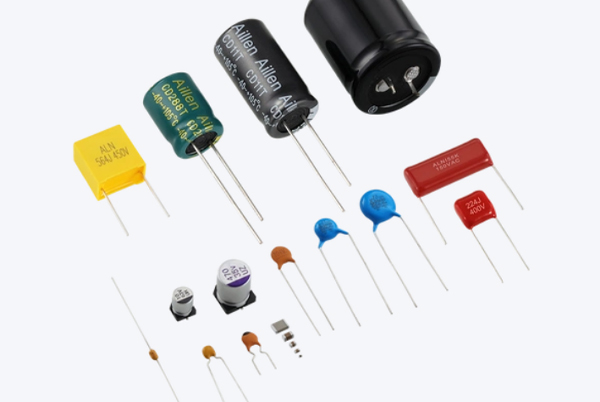

Часть 3: Характеристики и области применения типов конденсаторов

3.1 Керамические конденсаторы (MLCC)

• Преимущества: малые размеры, низкие ESR/ESL, отличные высокочастотные характеристики.
• Применение: развязка, высокочастотная фильтрация, связь по сигналу.
• Выбор материала: X7R (универсальный), C0G (высокая стабильность), Y5V (низкая стоимость).

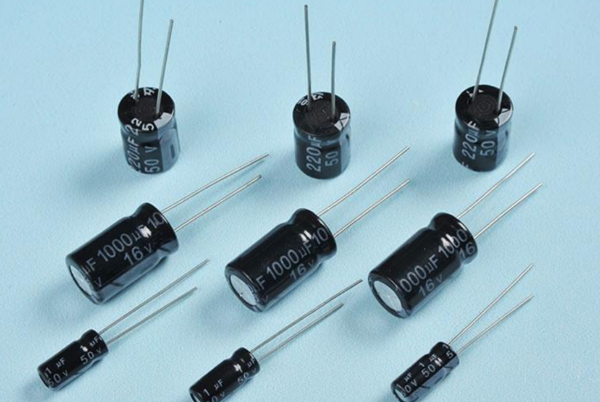

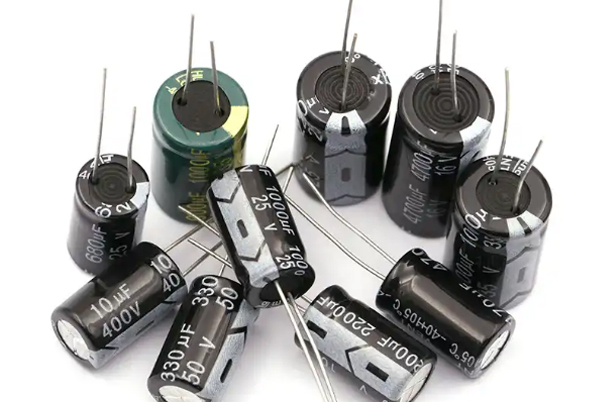

3.2 Электролитические конденсаторы

• Преимущества: высокое отношение емкости к объему, экономическая эффективность.
• Применение: фильтрация питания, низкочастотное накопление энергии.
• Классификация: алюминиевые электролитические (универсальные), танталовые электролитические (высокая надежность).

3.3 Пленочные конденсаторы

• Преимущества: высокая точность, низкие потери, хорошая стабильность.
• Применение: прецизионные timing-схемы, высококачественные аудиосхемы.

Часть 4: Влияние параметров производительности на схему

4.1 Критическое влияние ESR/ESL

Эквивалентное последовательное сопротивление (ESR) и Эквивалентная последовательная индуктивность (ESL) напрямую определяют высокочастотные характеристики конденсатора:

• Низкое ESR снижает потери мощности, повышает эффективность источника питания.
• Низкая ESL обеспечивает эффективную развязку на высоких частотах.
• В импульсных источниках питания ESR/ESL влияют на пульсации выходного напряжения и стабильность.

4.2 Температурный коэффициент и стабильность

Конденсаторы с разными диэлектриками имеют различные температурные характеристики:

• Материал C0G: практически нулевой температурный коэффициент, подходит для прецизионных схем.
• Материал X7R: изменение емкости в пределах ±15% в широком температурном диапазоне.
• Материал Y5V: значительное снижение емкости при изменении температуры.

Часть 5: Практика проектирования и обеспечение надежности

5.1 Соображения по проектированию на стабильность

• Использование с пониженным напряжением (обычно на 20-50%).
• Расчет ожидаемого срока службы (на основе рабочей температуры, тока пульсаций).
• Проектирование с учетом условий окружающей среды (температурные циклы, механические напряжения).

5.2 Обеспечение целостности сигнала

• Развязывающие конденсаторы обеспечивают путь обратного тока с низким импедансом.
• Подавление синхронных switching-шумов (SSN).
• Поддержание импеданса сети распределения питания (PDN) в целевом диапазоне.

5.3 Оптимизация электромагнитной совместимости (EMC)

• Фильтрующие конденсаторы подавляют кондуктивные излучения.
• Правильная компоновка конденсаторов снижает электромагнитное излучение.
• Эффективное поглощение высокочастотных шумов через шунтирующие конденсаторы.

Благодаря систематическому подбору конденсаторов, научному планированию компоновки и комплексной оценке характеристик инженеры-проектировщики печатных плат могут в полной мере использовать многогранную роль конденсаторов в схемах, значительно повышая надежность, стабильность и электромагнитную совместимость продукции.
