Как проверить конденсаторы с помощью мультиметра

Как важный компонент электронных схем, характеристики конденсаторов напрямую влияют на стабильность работы всей системы. В этой статье представлено полное и подробное руководство по тестированию конденсаторов с помощью мультиметра, в котором описаны различные методы тестирования как для аналоговых, так и для цифровых мультиметров, а также практические приемы и важные моменты, которые следует учитывать.

Подготовка к проверке

1.1 Безопасность прежде всего: разрядка конденсатора

• Обязательная разрядка: перед проверкой необходимо полностью разрядить конденсатор
• Методы разрядки:
• Большие конденсаторы (>100 мкФ): используйте мощный резистор или специальную разрядную палочку
• Малые конденсаторы: просто замкните выводы проводником
• Высоковольтные конденсаторы: разряжайте через резистор для избежания искр

1.2 Подготовка инструментов

• Мультиметр (аналоговый/цифровой)

• Вспомогательные инструменты: пинцет, изолированные перчатки, лупа

• Блокнот: для записи данных измерений с целью облегчения сравнительного анализа

Проверка аналоговым мультиметром

2.1 Выбор диапазона измерений

2.2 Эксплуатационные процедуры и диагностика

Шаг 1: Базовое тестирование

• Выберите соответствующий диапазон сопротивления

• Прикоснитесь тестовыми щупами к обоим выводам конденсатора

• Наблюдайте за движением стрелки измерительного прибора

Шаг 1: Определение статуса

• Исправный конденсатор: стрелка быстро отклоняется и плавно возвращается к ∞
• Небольшая утечка: стрелка медленно возвращается и не доходит до ∞
• Сильная утечка: стрелка останавливается на середине шкалы
• Короткое замыкание: стрелка отклоняется до нуля и не двигается
• Обрыв: стрелка не двигается

2.3 Практические методы

• Повторные измерения: поменяйте местами измерительные провода и сделайте несколько замерений, чтобы проверить результаты.

• Влияние температуры: для точного измерения некоторые конденсаторы требуют предварительного нагрева.

• Сравнительные испытания: проведите сравнительные испытания с использованием исправных конденсаторов.

Проверка цифровым мультиметром

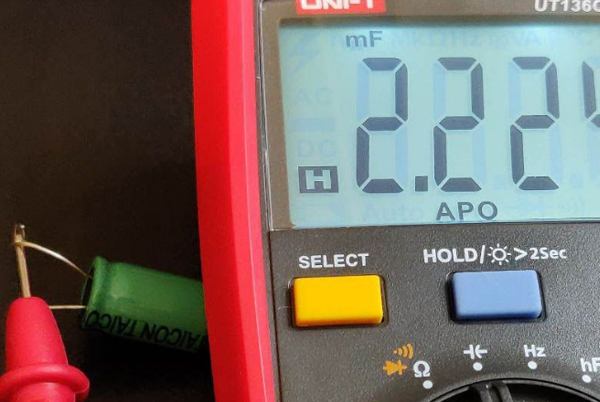

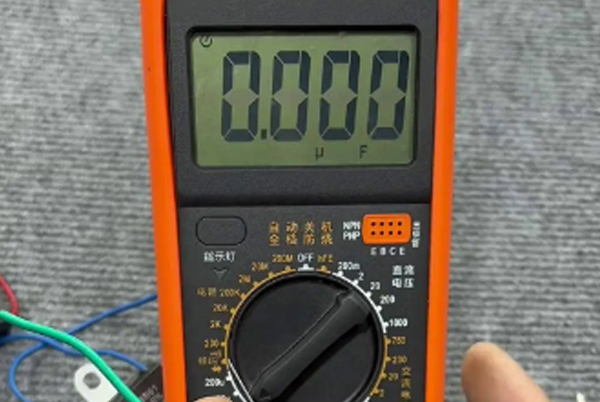

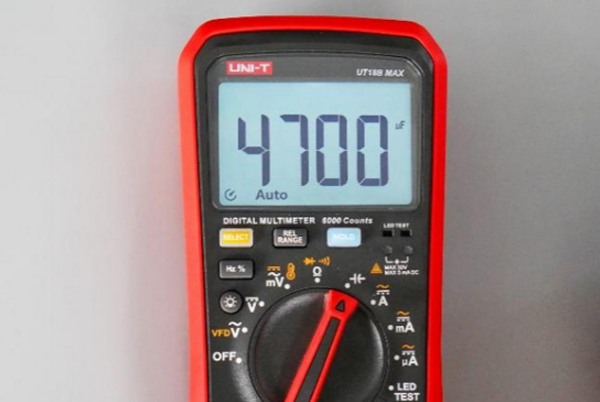

3.1 Прямое измерение емкости

1. Выберите функцию измерения емкости (обозначение ⎓ или C)
2. Подключите конденсатор к специальным гнездам или с помощью щупов
3. Считайте стабильное значение на дисплее

Выбор диапазона:

• Диапазон 200 пФ: подходит для конденсаторов <200 пФ.
• Диапазон 2 нФ: диапазон 200 пФ–2 нФ.
• Диапазон 20 нФ: диапазон 2 нФ–20 нФ.
• Диапазон 200 нФ: диапазон 20 нФ–200 нФ.
• Диапазон 2μF: диапазон 200 нФ–2μF
• Диапазон 20μF: диапазон 2μF–20μF
• Диапазон 200μF: диапазон 20μF–200μF

3.2 Косвенные методы проверки

• Режим сопротивления: значения постепенно увеличиваются до «1»
• Режим прозвонки: короткий звуковой сигнал затем «1»
• Режим напряжения: измерение времени разряда

3.3 Быстрое тестирование в режиме зуммера

• Хорошая емкость: после короткого звукового сигнала отображается «1».
• Короткое замыкание емкости: непрерывный звуковой сигнал.
• Размыкание емкости: звуковой сигнал отсутствует, отображается «1».

3.4 Точное измерение напряжения

• Используйте диапазон постоянного напряжения (рекомендуемый диапазон 2 В).
• Подключите внешнюю сухую батарею 1,5 В в качестве источника питания.
• Запишите процесс изменения напряжения.
• Рассчитайте постоянную времени и ток утечки.

Особенности проверки различных типов конденсаторов

4.1 Электролитические конденсаторы

• Соблюдайте полярность: красный щуп к плюсу, черный к минусу
• Стареющие конденсаторы: уменьшение емкости, увеличение тока утечки

4.2 Керамические конденсаторы

• Чувствительность к температуре: избегайте нагрева от рук
• Пьезоэффект: некоторые керамические конденсаторы обладают пьезоэлектрическими свойствами

4.3 Пленочные конденсаторы

• Высокое сопротивление изоляции: очень малый ток утечки
• Хорошая стабильность: повторные измерения должны быть一致ными

Передовые методы тестирования

5.1 Метод серийного сравнения

• Подходит для измерения компонентов с малой емкостью:
• Измерьте фактическое значение известной емкости C1.
• Подключите тестируемый компонент параллельно C1.
• Измерьте общую емкость C2.
• Расчет: Cx = C2 — C1

5.2 Тестирование температурных характеристик

• Используйте тепловую пушку или холодный спрей для изменения температуры
• Наблюдайте за изменением емкости в зависимости от температуры
• Высококачественные конденсаторы должны демонстрировать отличную температурную стабильность

5.3 Тестирование частотных характеристик

• Используйте мультиметр с функцией тестирования частоты
• Наблюдайте за изменениями емкости при разных частотах

Часто задаваемые вопросы и решения

6.1 Для малых емкостей

• Используйте специальные измерительные зажимы
• Применяйте экранирование от помех
• Используйте высокочастотный режим измерений

6.2 Для больших емкостей

• Давайте достаточное время для заряда
• Используйте низкоомные диапазоны измерений
• Не забывайте о безопасной разрядке

Анализ практических случаев

Случай 1: Выход из строя конденсатора фильтра питания

Симптом: Увеличение пульсаций питания.
Тестирование: Емкость уменьшилась с 1000 мкФ до 200 мкФ, ток утечки увеличился.
Действие: Нормальная работа восстановлена после замены конденсатора.

Случай 2: Утечка в соединительном конденсаторе

Симптом: Искажение сигнала.
Тестирование: Значительный ток утечки обнаружен с помощью диапазона напряжения.
Действие: заменен на высококачественный пленочный конденсатор.

Случай 3: неисправность высокочастотного конденсатора.

Случай 3: неисправность высокочастотного конденсатора.
Симптом: ненормальная работа высокочастотной цепи.
Диагностика: обнаружено изменение емкости с помощью режима высокочастотного тестирования.
Действие: заменен на конденсатор с благоприятными высокочастотными характеристиками.

Частые проблемы и решения

Нестабильные показания

1. Проверьте надежность соединения щупов
2. Убедитесь в полной разрядке конденсатора
3. Проверьте наличие помех в окружающей среде
4. Попробуйте сменить диапазон измерений

Профессиональные рекомендации

1. Регулярная проверка: ключевые конденсаторы в схемах должны проверяться регулярно
2. Ведение архива: записывайте исторические данные измерений
3. Превентивная замена: заменяйте критичные конденсаторы по истечении срока службы
4. Контроль условий: учитывайте влияние температуры и влажности
