Что такое резистор?

Определение резистора

Резистор (обычно называемый сопротивлением) — это базовый компонент электронных схем, предназначенный для ограничения протекания электрического тока. Его работа подчиняется закону Ома: значение сопротивления равно отношению напряжения на его выводах к протекающему через него току. Как ключевой элемент защиты и регулирования в электрических цепях, резистор выполняет такие основные функции, как ограничение тока, деление напряжения и защита чувствительных компонентов. При выборе резистора следует учитывать ряд ключевых параметров, включая номинал сопротивления, допуск, номинальную мощность и температурный коэффициент, которые в совокупности определяют его реальные характеристики и применимость в конкретных схемах.

Классификация резисторов

Резисторы можно классифицировать различными способами. Ниже приведены основные методы классификации:

1. По характеру сопротивления

• Постоянные резисторы: Номинальное сопротивление задано при производстве и не подлежит регулировке. Являются наиболее распространенным типом.
• Переменные резисторы: Их сопротивление можно изменять вручную в определенном диапазоне. К ним относятся потенциометры (с регулировочным рычагом) и реостаты.
• Чувствительные (специальные) резисторы: Их сопротивление значительно изменяется под воздействием определенных физических или environmental факторов, таких как температура, освещенность или давление. Распространенными примерами являются терморезисторы, фоторезисторы и варисторы.

2. По материалу и технологии изготовления

• Углеродные (пленочные) резисторы: Изготавливаются путем напыления углеродной пленки на керамический стержень. Отличаются низкой стоимостью, но средними характеристиками, что делает их популярными в потребительской электронике.
• Металлопленочные резисторы: Используют пленку из металла или сплава. Превосходят углеродные по точности, стабильности и температурным характеристикам, что делает их пригодными для требовательных аналоговых и прецизионных схем.
• Металлооксидные резисторы: Обладают высокой термостойкостью и устойчивостью к перегрузкам, часто используются в мощных применениях.
• Проволочные резисторы: Изготавливаются путем намотки провода с высоким удельным сопротивлением на изоляционный каркас. Способны выдерживать высокую мощность, очень точны, но имеют значительную паразитную индуктивность и не подходят для высокочастотных цепей.
• Толстопленочные и тонкопленочные чип-резисторы: Это основные технологии для современных SMD-резисторов, причем тонкопленочные обеспечивают сверхвысокую точность и низкий ТКС.

3. По способу монтажа

• Выводные резисторы: Имеют проволочные выводы, которые вставляются в отверстия на печатной плате и припаиваются.
• SMD-резисторы (чип-резисторы): Не имеют выводов, монтируются непосредственно на поверхность печатной платы. Являются предпочтительным выбором для современной высокоплотной сборки.

4. По функциональному назначению

• Резисторы для ограничения тока: Используются для контроля величины тока в цепи.
• Делительные резисторы: Формируют делитель напряжения для получения специфических уровней напряжения в схеме.
• Измерительные (шунтирующие) резисторы: Включаются в цепь последовательно для преобразования тока в измеряемое напряжение (обычно имеют очень низкое сопротивление).
• Резисторы-шунты: Подключаются параллельно компоненту или цепи, чтобы создать альтернативный путь для части тока.
• Нагрузочные резисторы: Выполняют роль имитации нагрузки, рассеивая мощность в цепи.

Обозначения, формулы и основные параметры резисторов

Резистор — это пассивный компонент цепи, который рассеивает энергию, оказывая сопротивление электрическому току. Ниже приведены основные обозначения, формулы расчета и ключевые параметры.

Методы маркировки сопротивления

Для обозначения номинального сопротивления резисторов в основном применяются следующие методы:

1. Цветовая маркировка: На цилиндрических резисторах используются разноцветные полосы для обозначения сопротивления и допуска. Обычные резисторы имеют 4 полосы, прецизионные — 5 полос.
2. Цифро-буквенная маркировка: Номинальное значение обозначается с помощью трех символов (цифр и букв). Первые две цифры — значащие цифры, третья — множитель (10^n).
   • Пример: 471 = 47 × 10¹ = 470 Ом; 105 = 10 × 10⁵ = 1 МОм; 000 или 0 обозначает резистор-перемычку с сопротивлением 0 Ом.
   • Для чип-резисторов буква R обозначает десятичную точку. Пример: 2R2 = 2.2 Ом; R10 = 0.10 Ом.
3. Прямая маркировка: Значение сопротивления и допуск напрямую наносятся на корпус резистора.
   • Пример: 5.1kΩ 5%; 5.1kΩ J (J означает допуск ±5%).
4. Текстовая символьная маркировка: Комбинация цифр и букв, где символы (такие как k, M) заменяют десятичную точку.
   • Пример: 3k3 = 3.3 кОм; 1M5 = 1.5 МОм.

Основные формулы и законы

1. Закон сопротивления
   Сопротивление проводника прямо пропорционально его длине и обратно пропорционально площади его поперечного сечения.
   R = ρ × (L / S)
   • R — Сопротивление, единица измерения — Ом (Ω).
   • ρ — Удельное сопротивление, определяется материалом, единица — Ом·м (Ω·m).
   • L — Длина проводника, единица — метр (m).
   • S — Площадь поперечного сечения проводника, единица — квадратный метр (㎡).
2. Удельное сопротивление (ρ)
   Удельное сопротивление — это физическая величина, характеризующая способность материала проводить ток. Численно оно равно сопротивлению проводника длиной 1 метр и площадью поперечного сечения 1 квадратный метр. Оно зависит только от типа материала и температуры, но не от геометрических размеров проводника (L, S).
3. Зависимость сопротивления от температуры
   Сопротивление изменяется с температурой, что характеризуется температурным коэффициентом сопротивления (ТКС, α), который определяет относительное изменение сопротивления при изменении температуры на 1°C.
   • Расчетная формула:R₂ = R₁ × [1 + α × (t₂ - t₁)]
     • R₁ — Сопротивление при температуре t₁.
     • R₂ — Сопротивление при температуре t₂.
     • α — Средний температурный коэффициент сопротивления.
   • Положительный ТКС (PTC): α > 0, сопротивление увеличивается с ростом температуры (например, у металлов).
   • Отрицательный ТКС (NTC): α < 0, сопротивление уменьшается с ростом температуры (например, у полупроводников, керамики).

Детальный обзор основных параметров

1. Номинальное сопротивление
   Значение сопротивления, указанное на резисторе. Единицы измерения: Ом, кОм, МОм. Эти значения соответствуют стандартным рядам (например, E-ряды), поэтому существуют не все возможные значения.
2. Допустимое отклонение
   Максимально допустимый диапазон отклонения фактического сопротивления от номинального значения.
   • Распространенные классы точности: ±0.01%(F), ±0.05%, ±0.1%(B), ±0.5%(D), ±1%(F), ±2%(G), ±5%(J) и т.д.
3. Номинальная мощность
   Максимальная мощность, которую резистор может рассеивать в течение длительного времени, оставаясь стабильным и не повреждаясь, при заданной температуре окружающей среды.
   • Стандартные значения: 1/16 Вт, 1/8 Вт, 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт, 5 Вт, 10 Вт и др.
4. Температурный коэффициент сопротивления (ТКС)
   Показывает скорость изменения сопротивления в зависимости от температуры, обычно выражается в ppm/°C (миллионных долях на градус Цельсия).
   • Пример расчета: Резистор 1 кОм с ТКС ±100 ppm/°C. Изменение сопротивления при изменении температуры на 1°C: 1 кОм × (100 / 1,000,000) = ±0.1 Ом.
   • Типичные диапазоны: Прецизионные резисторы могут иметь ТКС всего ±几十 ppm; обычные резисторы — около ±200~250 ppm; стандартные — обычно в пределах ±500 ppm.

Функции резисторов в электрических цепях

Резисторы являются одними из наиболее фундаментальных и широко используемых компонентов в электронных схемах. Их основная роль заключается в управлении напряжением и током в цепи. Ниже приведены ключевые функции и области применения резисторов.

1. Ограничение тока

Это основная функция резисторов, которая заключается в контроле тока в цепи путём последовательного включения резистора с соответствующим сопротивлением. Это предотвращает повреждение компонентов или источника питания из-за чрезмерного тока.

• Типичный пример: В схемах со светодиодами (LED) последовательный резистор обеспечивает стабильный рабочий ток в безопасном диапазоне, предотвращая перегорание светодиода.

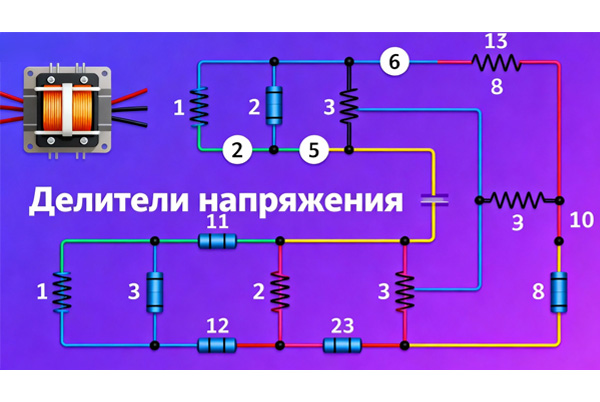

2. Делитель напряжения

В последовательной цепи резисторы могут распределять напряжение пропорционально их сопротивлению, формируя делитель напряжения. Это широко используется в следующих случаях:

• Преобразование сигналов высокого напряжения в сигналы низкого напряжения для последующей обработки;
• Создание опорного напряжения для интегральных схем, таких как операционные усилители и АЦП;
• Реализация многоуровневых систем питания с различными выходными напряжениями.

3. Защита цепи

Резисторы часто используются в схемах защиты для ограничения бросков тока и подавления переходных процессов, тем самым повышая надежность системы.

• Типичные применения: Входные цепи источников питания, интерфейсы связи, затворы MOSFET и другие узлы, подверженные воздействию скачков напряжения и тока.

4. Обработка сигналов

В комбинации с конденсаторами и катушками индуктивности резисторы позволяют реализовать различные функции обработки сигналов:

• Фильтрация: Формирование RC- или LC-фильтров (низкочастотных, высокочастотных, полосовых) для подавления шума на определенных частотах;
• Ослабление сигнала: Регулировка амплитуды сигнала для соответствия требованиям последующих каскадов схемы;
• Согласование импеданса: В ВЧ и высокоскоростных линиях передачи резисторы используются для согласования импеданса и уменьшения отражений сигнала.

5. Тепловое воздействие

Хотя в большинстве схем нагрев является нежелательным эффектом, в некоторых устройствах резисторы специально designed как нагревательные элементы для преобразования электрической энергии в тепловую.

• Примеры применения: Нагревательные элементы в бытовых приборах, таких как электроплиты, электрические чайники и электроодеяла.

6. Измерение температуры и температурная компенсация

Такие элементы, как термисторы, обладают сопротивлением, которое зависит от температуры, что позволяет использовать их для измерения температуры и компенсации её влияния.

• Основные применения:
• Датчики температуры в электронных термометрах, системах мониторинга окружающей среды;
• Схемы температурной компенсации для стабилизации работы генераторов на кристалле или усилительных каскадов.

Принцип работы резистора

В электронике резисторы, конденсаторы и катушки индуктивности являются тремя фундаментальными пассивными компонентами, которые составляют основу проектирования электрических схем.

Физическая сущность

С энергетической точки зрения резистор является пассивным компонентом, рассеивающим энергию. Его физическая сущность заключается в преобразовании электрической энергии в тепловую за счет создания сопротивления направленному движению свободных электронов. Этот процесс можно представить как постоянные «столкновения» или «трение» электронов с кристаллической решеткой проводника, что приводит к выделению тепла.

Теоретическая основа и законы

Рабочие характеристики резистора в основном описываются двумя фундаментальными законами:

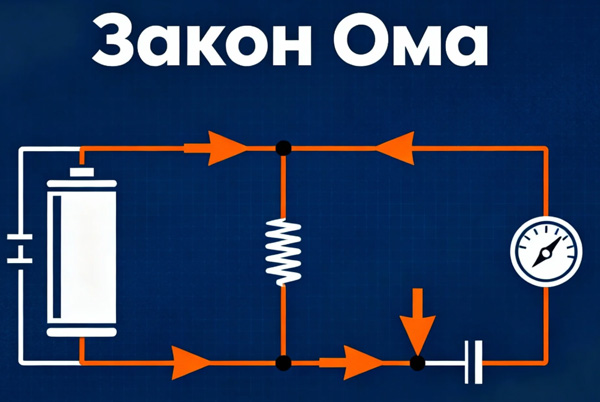

1. Закон Ома
   Это основной закон, определяющий взаимосвязь сопротивления. Он гласит, что при постоянной температуре напряжение на линейном резисторе прямо пропорционально току, протекающему через него.
   Формула: ( R = \frac{U}{I} )
   где R — сопротивление, U — напряжение, I — ток.
2. Закон Джоуля-Ленца
   Этот закон с энергетической точки зрения количественно определяет рассеивающую способность резистора, утверждая, что тепло, выделяемое при прохождении тока через резистор, пропорционально квадрату тока, значению сопротивления и времени протекания тока.
   Формула: ( Q = I² R t )
   где Q — выделяемое тепло, I — ток, R — сопротивление, t — время.

Частотные характеристики и реальная модель

В реальных условиях резистор не является идеальным компонентом. Его высокочастотные характеристики ограничены паразитными параметрами.

1. Паразитные параметры реального резистора

• Индуктивность выводов: Незначительная индуктивность, возникающая из-за выводов и внутренней структуры резистора.
• Межэлектродная емкость: Паразитная емкость, существующая между двумя выводами резистора.

Эти паразитные параметры обуславливают зависимость импеданса резистора от частоты на высоких частотах. Его упрощенная модель может рассматриваться как комбинация сопротивления, индуктивности и емкости.

2. Сравнение высокочастотных характеристик резисторов разных типов

• Тонкопленочные резисторы
• Характеристики: Обладают превосходными высокочастотными характеристиками.
• Типичные параметры: Межэлектродная емкость может быть всего ~0.02 пФ, индуктивность выводов — всего ~0.001 нГн.
• Применение: Некоторые высокопроизводительные тонкопленочные резисторы на 75 Ом могут стабильно работать на сверхвысоких частотах вплоть до 30 ГГц.
• Толстопленочные резисторы
• Характеристики: Наиболее распространенный тип чип-резисторов, отличается низкой стоимостью, но ограниченными высокочастотными характеристиками.
• Типичные параметры: Индуктивность выводов обычно составляет несколько нГн, межэлектродная емкость — несколько пФ.
• Применение: Верхний предел рабочей частоты обычно находится в диапазоне от нескольких сотен МГц до 1-2 ГГц.

Методы измерения сопротивления

Точное измерение сопротивления является фундаментальным и ключевым навыком в электронной технике. В зависимости от диапазона сопротивлений, требований к точности и области применения необходимо выбирать подходящий метод измерения.

Стандартные методы измерения

1. Омметрический метод
   • Принцип: Основан на законе Ома (R = U / I). Сопротивление вычисляется путем измерения падения напряжения на резисторе и тока, протекающего через него.
   • Особенности: Простота в использовании, высокая скорость измерений, что делает его основным выбором для повседневной проверки и общих измерений.
   • Инструменты: Обычный аналоговый или цифровой мультиметр.
2. Мостовий метод
   • Принцип: Использует принцип баланса мостовой схемы (например, мост Уитстона). Неизвестное сопротивление сравнивается с высокоточным эталонным резистором, и при балансе моста вычисляется значение измеряемого сопротивления.
   • Особенности: Обеспечивает чрезвычайно высокую точность, значительно превосходящую обычный омметрический метод.
   • Применение: Поверка и калибровка высокоточных резисторов в лабораториях, обнаружение малых изменений сопротивления.

Измерение цифровым мультиметром и расширение диапазона

Современные высокоточные измерения обычно проводятся с помощью цифровых мультиметров, которые предлагают надежное и удобное считывание показаний решение.

• Ограничения стандартных диапазонов:
  • Мультиметры на 3½ разряда: Максимальный диапазон измерения сопротивления обычно составляет 20 МОм, эффективный диапазон — от 0.1 Ом до 19.99 МОм.
  • Мультиметры на 4½ разряда: Диапазон измерения обычно составляет от 0.01 Ом до 19.999 МОм.
  • Когда измеряемое сопротивление Rx ≥ 20 МОм, на дисплее прибора отображается символ перегрузки «1», указывающий на превышение диапазона.
• Метод расширения диапазона: Метод параллельного резистора
  Путем параллельного подключения эталонного резистора с известным номиналом эффективный диапазон измерения 20 МОм может быть расширен до 100 МОм и даже более. Этот метод использует формулу для параллельных сопротивлений, вычисляя большое сопротивление через измеренное общее значение, и является практичным приемом для измерения сверхвысоких сопротивлений.

Специальные методы измерения

Для применений со специфическими требованиями могут использоваться следующие методы:

• Переходной (динамический) метод: Косвенное вычисление сопротивления путем измерения постоянной времени RC-цепи зарядки/разрядки. Применяется в случаях, когда прямое подключение невозможно или присутствует высокое синфазное напряжение.
• Метод обратной пропорциональности: Использует схемы, такие как операционные усилители, для построения инвертирующего усилителя, где сопротивление точно вычисляется через измерение выходного напряжения. Часто применяется для измерения сопротивлений в мегаомах и выше.

Ключевые принципы выбора резисторов

В проектировании электронных схем выбор резисторов напрямую влияет на производительность, стоимость и надежность системы. Ниже приведены ключевые принципы выбора.

1. Сопротивление и допуск

• Номинал сопротивления: В соответствии с расчетными значениями схемы следует отдавать предпочтение стандартным номинальным значениям из стандартных рядов (например, E24, E96) для обеспечения доступности и оптимизации затрат.
• Допуск: Выбирается в соответствии с функцией схемы.
• Общие схемы: Обычно достаточно ±5% (J).
• Прецизионные усилители, источники опорного напряжения и т.д.: Требуются резисторы с допуском ±1% (F) или выше (например, ±0.1%).
• Важно: Не следует без необходимости стремиться к высокой точности, так как это приводит к неоправданному увеличению затрат.

2. Номинальная мощность

• Номинальная мощность резистора должна превышать его максимальную непрерывную рассеиваемую мощность в реальной схеме с достаточным запасом для обеспечения долгосрочной надежности.
• Общее правило: Фактическая рассеиваемая мощность не должна превышать 50%-70% от номинальной мощности. Для применений с высокой температурой окружающей среды или плохим теплоотводом требуется дополнительное снижение нагрузки.
• Формула для расчета: P_факт = I² × R или P_факт = V² / R

3. Температурный коэффициент сопротивления (ТКС)

• ТКС определяет стабильность сопротивления при изменении температуры.
• Общие схемы: Обычно приемлем ±200 ppm/°C до ±500 ppm/°C.
• Прецизионные аналоговые и измерительные схемы: Требуются резисторы с низким ТКС, например, ±25 ppm/°C или ниже.
• Особые случаи: Для температурной компенсации или sensing можно использовать позисторы (PTC) или термисторы (NTC).

4. Частотные характеристики

• Все резисторы обладают паразитной индуктивностью и емкостью, поэтому их импеданс на высоких частотах отклоняется от номинального значения.
• Низкие частоты / постоянный ток: Достаточно обычных толстопленочных резисторов.
• Высокочастотные и ВЧ схемы: Необходимо выбирать резисторы с хорошими ВЧ характеристиками, такие как тонкопленочные резисторы или специальные безиндуктивные резисторы, чтобы минимизировать влияние паразитных параметров.

5. Корпус и технология

• Выводные резисторы: Подходят для ручной пайки, просторных плат или применений, требующих высокой мощности.
• Чип-резисторы (SMD): Являются предпочтительным выбором для современного электронного design, имеют малые размеры, подходят для автоматизированного монтажа, но их способность рассеивать мощность обычно ниже, чем у выводных аналогов сопоставимого размера.

6. Особые требования для специальных применений

• Высокое напряжение: Необходимо выбирать высоковольтные резисторы, чья конструкция обеспечивает стойкость к высокому напряжению и предотвращает пробой.
• Импульсная нагрузка: Следует проверять способность резистора выдерживать импульсную мощность, которая может значительно превышать непрерывную номинальную мощность.

Заключение

Резисторы являются ключевыми базовыми компонентами электронных схем, выполняющими функции ограничения тока, деления напряжения, защиты и преобразования энергии за счет создания сопротивления току. Их характеристики определяются такими параметрами, как сопротивление, точность, мощность и температурный коэффициент, а выбор требует комплексного учета требований схемы, условий эксплуатации и стоимости. Понимание классификации, методов измерения и принципов применения резисторов является залогом надежности проектирования схем.
