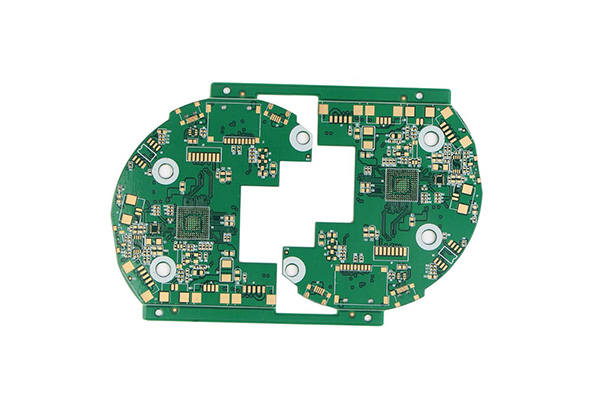

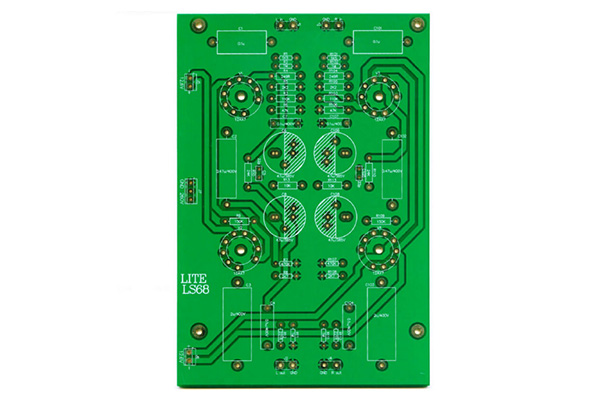

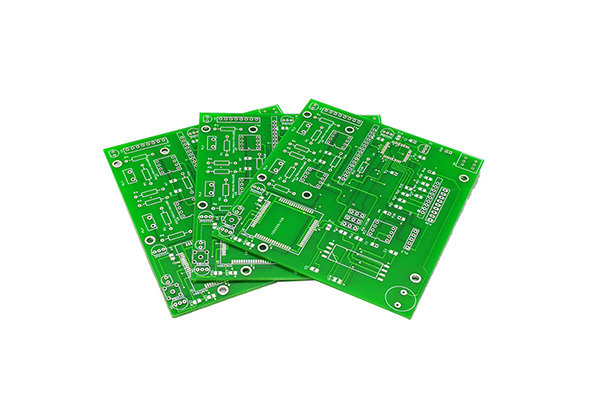

Что такое жесткая печатная плата?

Жёсткая печатная плата (PCB) — это печатная плата, изготовленная на основе непроводящего материала (например, стеклотекстолита, фенольно-бумажного ламината и т.д.), обладающая прочной негнущейся структурой и широко применяемая в высокопроизводительных электронных устройствах с высокими требованиями к механической прочности и стабильности.

Классификация жестких материалов для печатных плат

Жесткие печатные платы, являющиеся основой электронной промышленности, в значительной степени получают свои характеристики от выбора материала подложки.

Классификация по армирующему материалу

1. Стеклотканевые основы

• Представители: FR-4
• Основной состав: Стеклоткань, пропитанная эпоксидной смолой.
• Преимущества: Высокая механическая прочность, термостойкость, хорошая стабильность размеров, стабильные диэлектрические свойства.
• Ограничения: Значительные диэлектрические потери в высокочастотных применениях.
• Применение: Подавляющее большинство сценариев: потребительская электроника, материнские платы компьютеров, автомобильная электроника.

2. Бумажные основы

• Представители: FR-1, FR-2, XPC
• Основной состав: Целлюлозная бумага, пропитанная фенольной смолой.
• Преимущества: Крайне низкая стоимость, подходит для простых односторонних плат.
• Ограничения: Низкая термостойкость (обычно <130°C), слабая механическая прочность и влагостойкость.
• Применение: Маломощные, недорогие устройства: бытовая техника, игрушки.

3. Композитные основы

• Представители: CEM-1, CEM-3
• Основной состав: Композит стеклоткани и бумажных материалов, сочетающий стоимость и производительность.
• Преимущества: Хороший баланс между стоимостью и производительностью.
• Применение: Платы управления для мелкой бытовой техники, приборные панели.

Классификация по специальным функциям

1. Металлические основы

• Представители:
  • Алюминиевая основа (MCPCB): Хорошая теплопроводность, умеренная стоимость, широко используется в светодиодном освещении, силовых модулях.
  • Медная основа: Исключительная теплопроводность (в 3+ раза выше алюминия), используется в мощных устройствах и высокочастотной коммуникационной аппаратуре.
• Структура: Обычно трехслойная (токопроводящий слой, изоляционно-теплопроводящий слой, металлическая основа).

2. Высокочастотные материалы

• Представители:
  • PTFE (Политетрафторэтилен): Очень низкая диэлектрическая проницаемость, малый тангенс угла диэлектрических потерь. Идеален для базовых станций 5G, радиолокационных систем.
  • Материалы Rogers (серии RO4000, RO3000): Стабильные ВЧ-характеристики, точный контроль диэлектрической проницаемости. Применяются в высококлассных РЧ-схемах.
• Особенности: Малые потери при передаче сигнала, обеспечивают целостность ВЧ-сигнала.

3. Керамические основы

• Представители: Оксид алюминия (Al₂O₃), Нитрид алюминия (AlN)
• Особенности: Термостойкость, превосходные изоляционные свойства, хорошая теплопроводность.
• Применение: Модули мощных полупроводников, аэрокосмическая отрасль и другие экстремальные условия.

Анализ преимуществ и недостатков жестких печатных плат

Ключевые преимущества
Жесткие печатные платы, являясь краеугольным камнем электронной промышленности, обладают высокой механической прочностью, превосходной стабильностью размеров, значительными преимуществами в стоимости и широкой областью применения.

Основные недостатки
Их ограничения в основном связаны с присущей им жесткой структурой, включая отсутствие механической гибкости, ограничения электрических характеристик на высоких частотах/в особых условиях, сложные требования к производственным процессам, а также проигрыш в сравнении с гибкими PCB в вопросах облегчения веса и адаптации к пространству.

I. Подробный разбор ключевых преимуществ

1. Высокая механическая прочность и стабильность
   • Прочность и долговечность: Использование жестких армирующих материалов, таких как стеклоткань (FR-4), обеспечивает превосходную устойчивость к изгибу, ударам и деформации, позволяя выдерживать механические нагрузки в процессе производства.
   • Стабильность конструкции: Обеспечивает надежную механическую опору для компонентов, гарантируя целостность соединений в условиях вибрации и ударов.
2. Превосходная стабильность размеров
   • Низкий коэффициент теплового расширения: Минимальная деформация при изменении температуры сохраняет геометрию схемы, что критически важно для целостности высокочастотных сигналов и точности совмещения слоев в многослойных платах.
3. Значительные преимущества в стоимости и технологичности
   • Экономия от масштаба: Материалы (например, FR-4)高度 стандартизированы и производятся в больших объемах, что при крупносерийном производстве делает их стоимость обычно в 1/3–1/2 от стоимости гибких PCB.
   • Отработанные и эффективные процессы: Производственные процессы высоко стандартизированы, автоматизированы, что обеспечивает высокую эффективность и стабильный выход годной продукции, особенно подходя для массового применения в cost-sensitive отраслях.

II. Основные недостатки и ограничения

1. Ограничения механических свойств
   • Отсутствие гибкости: Невозможность изгиба или складывания ограничивает применение в носимых устройствах, устройствах с изогнутыми экранами, шарнирных конструкциях, требующих динамического изгиба или установки в сложном пространстве.
   • Больший вес и объем: По сравнению с гибкими платами, их толщина и вес больше, что не способствует стремлению к сверхтонким и компактным современным электронным устройствам.
   • Плохая адаптивность компоновки: В трехмерном или неправильном пространстве их фиксированная двумерная форма затрудняет эффективное использование объема, ограничивая гибкость проектирования.
2. Ограничения электрических характеристик
   • Ограничения в ВЧ-приложениях: Такие материалы, как FR-4, имеют значительные диэлектрические потери в диапазоне миллиметровых волн, что приводит к заметному затуханию сигнала, уступая специализированным высокочастотным материалам.
   • Средняя стойкость к окружающей среде: Устойчивость к суровым условиям, таким как постоянная высокая температура, влажность, сильная коррозия или радиация, ограничена, что может привести к снижению производительности или повреждению.
3. Проблемы производства и установки
   • Сложные технологические требования:
     • Ламинирование плат с толстой медью: Требует точного контроля температуры, давления и вакуума, иначе легко возникают расслоения, пузыри и другие дефекты.
     • Травление толстой меди: Предъявляет чрезвычайно высокие требования к равномерности травления, часто требуя более дорогих специальных процессов.
   • Ограничения проектирования для установки: Необходимо строго соблюдать правила компоновки компонентов, расстояний и теплового проектирования, иначе легко возникают проблемы целостности сигнала, ЭМП или концентрации механических напряжений. В компактных пространствах для их установки могут потребоваться дополнительные структурные опоры, занимающие宝贵нное пространство.

III. Сравнение с гибкими печатными платами

Ключевые этапы производства жестких печатных плат

Процесс производства жестких PCB преобразует проект в физическое устройство и состоит из шести основных этапов:

1. Проектирование и подготовка

• Подготовка файлов: Завершение проектирования и генерация производственных файлов (Gerber, сверловка).
• Раскрой: Резка фольгированного диэлектрика до стандартных размеров.

2. Создание внутренних слоев

• Формирование рисунка: Перенос схемы на плату через «ламинирование → экспонирование → проявление».
• Травление: Химическое удаление меди для формирования проводящих дорожек.
• AOI-контроль: Автоматическая оптическая проверка целостности схемы.

3. Прессование и сверловка

• Прессование: Слои собираются в единую плату под воздействием температуры и давления.
• Сверловка: Создание межслойных соединительных отверстий.

4. Металлизация и внешние слои

• Меднение отверстий: Химическое и гальваническое осаждение меди для создания электрического соединения между слоями.
• Гальваника внешних слоев: Утолщение меди на внешних дорожках и в отверстиях.

5. Защита и покрытие

• Паяльная маска: Нанесение защитного слоя (зеленый лак) для изоляции.
• Финальная обработка: Покрытие контактных площадок для обеспечения паяемости.

6. Формовка и испытания

• Маркировка и разделение: Нанесение обозначений и вырезка готовых плат.
• Электрические испытания: Проверка целостности всех электрических соединений.

Области применения

I. Стационарное оборудование и высокопроизводительные вычисления

В этом сегменте к стабильности и пропускной способности схем предъявляются исключительно высокие требования, что обеспечивается жесткими PCB.

• Телекоммуникационная инфраструктура: Базовые станции 5G/6G, основные маршрутизаторы, AI-серверы используют высокочастотные материалы (Rogers, Taconic) для обеспечения целостности сигнала и высокой скорости передачи.
• Промышленные системы управления: Контроллеры промышленной автоматизации, главные платы ЧПУ станков сохраняют стабильную работу в условиях сложных электромагнитных и вибрационных воздействий.

II. Высокая плотность компоновки и высокочастотные приложения

В этих областях жесткие PCB поддерживают сложную, прецизионную компоновку схем и высокоскоростную передачу сигналов.

• Автомобильная электроника: Системы управления электромобилями, интеллектуальные кокпиты и контроллеры ADAS полагаются на многослойные PCB для реализации высокой плотности межсоединений и целостности сигнала.
• Высококлассное медицинское оборудование: Блоки детектирования и обработки данных в КТ, МРТ и другом диагностическом оборудовании требуют схемных решений с высокой чувствительностью и низким уровнем шума.

III. Силовая электроника и applications с требовательным тепловым режимом

Здесь жесткие PCB, особенно на металлической основе, играют ключевую роль в отводе тепла и обеспечении надежности.

• Высокомощное светодиодное освещение: Широко используют алюминиевые основания (MCPCB) для эффективного отвода тепла, что гарантирует яркость и долгий срок службы мощных светодиодов.
• Силовые электронные модули: Модули IGBT в электромобилях, промышленные частотные преобразователи используют PCB с толстой медью или на металлической основе для работы с большими токами и эффективного рассеивания тепла.

IV. Высокотехнологичное оборудование и аэрокосмическая отрасль

Жесткие PCB остаются незаменимыми и в передовых технологиях, где критичны малый вес, высочайшая надежность и производительность.

• Робототехника и БПЛА: Основные управляющие и сенсорные модули человекоподобных роботов, системы управления дронов требуют от PCB поддержки высоких вычислительных мощностей, устойчивости к ударам и вибрации, стойкости к высоким температурам.
• Аэрокосмическая и оборонная электроника: Спутниковая связь, радиолокационные системы предъявляют исключительно высокие требования к материалам (ВЧ-характеристики, стойкость к экстремальным условиям) и долговременной надежности PCB.
