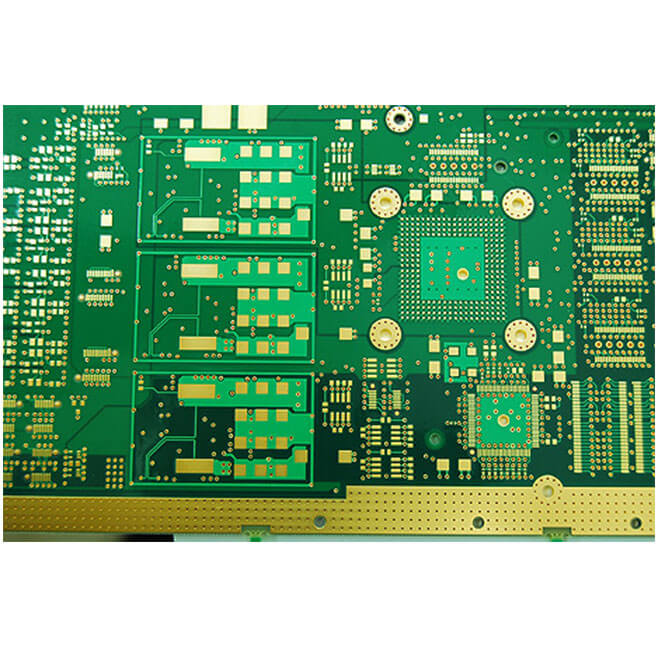

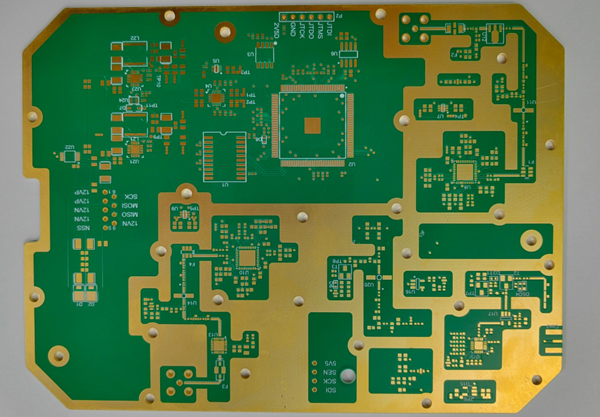

Высокоскоростное производство и сборка печатных плат

Почему выбирают Topfast для высокоскоростных PCB?

Topfast — лидер в производстве высокоскоростных печатных плат, предлагающий передовые технологии и непревзойденное качество для самых требовательных приложений.

⚡

Высокая производительность

Наши платы обеспечивают исключительную целостность сигнала даже на сверхвысоких частотах до 100 ГГц.

🏆

Проверенное качество

Сертификация ISO 9001 и строгий контроль качества на каждом этапе производства гарантируют надежность.

⏱️

Быстрая доставка

Изготовление прототипа завершено в течение 7 дней, производство завершено в течение 15-30 дней.

🔬

Экспертиза

Команда инженеров с 17-летним опытом работы с высокочастотными материалами и конструкциями.

🌍

Глобальная поддержка

Логистические центры в Европе, Азии и Америке обеспечивают быструю доставку по всему миру.

💡

Индивидуальные решения

Разрабатываем специализированные решения под уникальные требования вашего проекта.

Материалы для высокоскоростных PCB

Мы используем только высококачественные материалы от ведущих мировых производителей, обеспечивающие оптимальные характеристики для высокочастотных приложений.

Материал	Dk (диэлектрическая проницаемость)	Df (тангенс потерь)	Температурная стабильность	Применение
Rogers RO4003C	3.38 ±0.05	0.0027 @10GHz	От -50°C до +150°C	4G-базовая станция, высокоскоростная задняя панель.
Isola I-Tera MT40	3.45	0.0025-0.003 @10GHz	От -55°C до +125°C	Высокоскоростные серверы со скоростью менее 50 Гбит/с, межсетевое соединение центров обработки.
Nelco N4000-13	3.2	0.003-0.004 @10MHz	От -50°C до +130°C	Аэрокосмическая и военная техника.
Panasonic Megtron 6	3.6	0.0025 @10GHz	От -55°C до +150°C	Высокоскоростное соединение между центрами обработки данных со скоростью менее 100 Гбит/с.
Arlon AD255C	2.55	0.0018 @10GHz	От -55°C до +125°C	5G миллиметровые волны (28/39 ГГц) и сверхскоростной цифровой сигнал (≥100 Гбит/с).

Технические параметры и производственный процесс

Ключевые технические параметры

Импедансный контроль: ±5% (стандарт), ±3% (премиум)
Диэлектрическая проницаемость (Dk): 2.2-10.2
Тангенс потерь (Df): 0.001-0.005
Толщина меди: 0.5-6 oz
Минимальная ширина линии: 2 mil (HDI), 3 mil (стандарт)
Толщина платы: 0.2-5.0 мм
Температурная стабильность: -55°C до +150°C
Поверхностная обработка: ENIG, HASL, Immersion Silver, OSP, ENEPIG

Производственный процесс

1

Проектирование и DFM-анализ

Комплексный анализ технологичности конструкции с рекомендациями по оптимизации и специальной настройкой характеристик высокоскоростных сигналов.

2

Подготовка материала

Выбор и подготовка высокочастотных материалов с контролем параметров Dk/Df, включая предварительную сушку.

3

Формирование слоев

Графический перенос с помощью технологии LDI и точное формирование проводящего слоя с высокой геометрической точностью.

4

Ламинация и прессование

Многоступенчатый процесс с точным контролем температуры и давления для равномерности диэлектрика.

5

Сверление и металлизация

Лазерное или механическое сверление с последующей металлизацией для межслойной проводящей связи.

6

Импедансный контроль

Использование TDR для проверки соответствия импеданса проектным значениям.

7

Финальный контроль качества

Автоматическая оптическая инспекция, тестирование непрерывности и измерение радиочастотных параметров.

Области применения высокоскоростных PCB

Наши высокоскоростные печатные платы находят применение в самых передовых отраслях промышленности, где критически важны надежность и производительность.

📡

Телекоммуникация

5G оборудование, базовые станции, коммутаторы

🖥️

Центры обработки данных

Серверные платы, коммутационные панели, системы хранения

🚀

Аэрокосмическая и военная техника

Радары, системы наведения, спутниковая связь

🏥

Медицинское оборудование

МРТ, КТ, системы диагностики высокой точности

🚗

Автомобильная электроника

ADAS, радарные системы, бортовые компьютеры

🏭

Промышленная автоматизация

Системы управления, робототехника, IoT

🎮

Потребительская электроника

Игровые консоли, смартфоны, устройства VR/AR

🔬

Научное оборудование

Измерительные приборы, системы анализа данных

Готовы к сотрудничеству?

Наши эксперты по высокоскоростным PCB помогут вам выбрать оптимальное решение для вашего проекта. Отправьте запрос сегодня и получите персональное предложение в течение 24 часов.

Отправить запрос по email
