4-слойная PCB плата: структура, материалы, производство и применение

4-слойные печатные платы широко используются в современной электронике благодаря хорошему балансу между стоимостью, стабильностью сигнала и плотностью монтажа. По сравнению с двухслойными платами, 4-слойная конструкция обеспечивает более эффективное распределение питания, улучшенную электромагнитную совместимость и более стабильную работу высокоскоростных схем.

Такие платы применяются в промышленной автоматике, телекоммуникационном оборудовании, медицинской электронике, автомобильных системах и устройствах IoT. Для проектов со сложной схемотехникой 4-слойная PCB часто становится оптимальным решением по соотношению цены и производительности.

Если проект требует более сложной маршрутизации или высокой плотности компонентов, также могут использоваться 6-слойные PCB платы или многослойные печатные платы.

Что такое 4-слойная PCB плата

4-слойная PCB (Four Layer PCB) — это многослойная печатная плата, состоящая из четырех медных слоев. Обычно конструкция включает:

• Верхний сигнальный слой
• Внутренний слой питания
• Внутренний слой земли
• Нижний сигнальный слой

Наличие внутренних слоев питания и земли помогает уменьшить уровень шума, повысить целостность сигнала и снизить EMI-помехи.

Такая структура особенно важна для:

• высокоскоростных цифровых схем;
• MCU и FPGA систем;
• Ethernet и USB интерфейсов;
• промышленных контроллеров;
• медицинских приборов;
• автомобильной электроники.

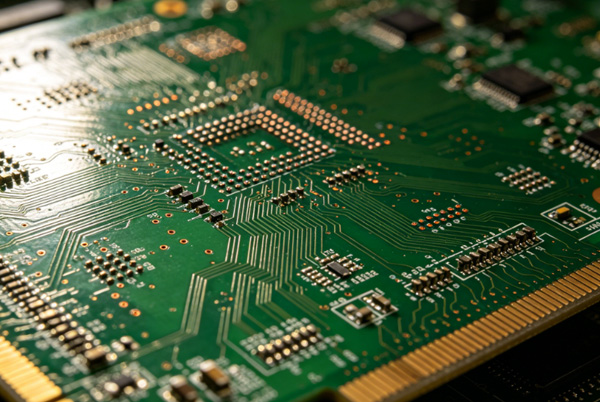

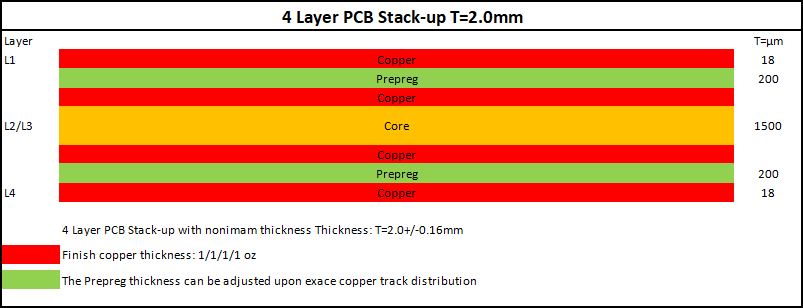

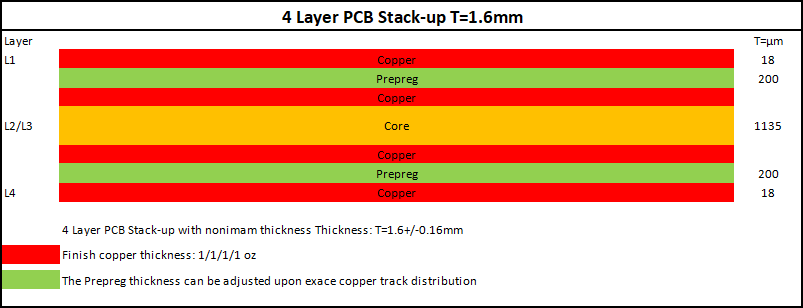

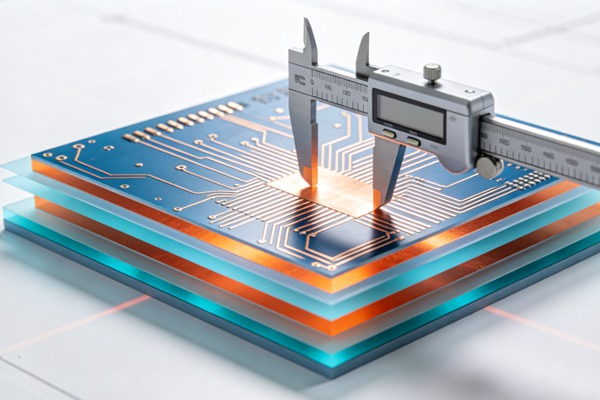

Структура слоев 4-слойной платы

Наиболее распространенный стек слоев выглядит следующим образом:

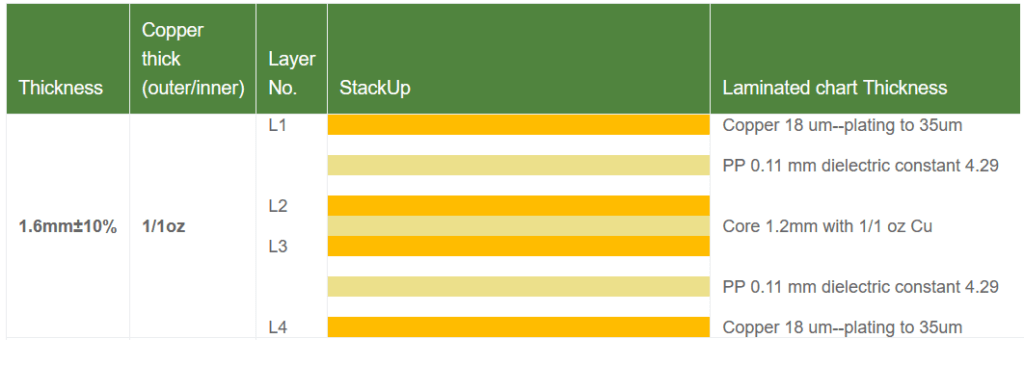

Типовой стек 4 Layer PCB

Слой	Назначение
L1	Верхний сигнальный слой
L2	Ground Plane
L3	Power Plane
L4	Нижний сигнальный слой

Такой стек обеспечивает:

• стабильный обратный ток;
• минимизацию перекрестных помех;
• улучшенную EMC;
• более качественную разводку высокоскоростных линий.

Для проектов с повышенными требованиями к сигналам могут применяться индивидуальные stackup-конфигурации.

Материалы для 4-слойных PCB

Выбор материала влияет на надежность, тепловую стабильность и рабочую частоту платы.

FR4

Наиболее популярный материал для стандартных электронных устройств.

Преимущества:

• доступная стоимость;
• хорошая механическая прочность;
• стабильные электрические характеристики.

High TG FR4

Используется при повышенных температурах и бессвинцовой пайке.

Подходит для:

• промышленной электроники;
• автомобильных устройств;
• силовых модулей.

Rogers

Применяется в RF и высокочастотных схемах.

Используется в:

• антеннах;
• радиочастотных модулях;
• телекоммуникационном оборудовании.

Подробнее о материалах можно узнать на странице материалы PCB.

Основные параметры 4-слойных плат

Толщина платы

Стандартная толщина:

• 1.0 мм
• 1.2 мм
• 1.6 мм
• 2.0 мм

Толщина меди

Чаще всего используется:

• 1 oz
• 2 oz
• 3 oz

Минимальная ширина дорожек

Возможны параметры:

• 4/4 mil
• 3/3 mil
• HDI решения ниже 3 mil

Тип поверхности

Наиболее распространены:

• HASL
• ENIG
• OSP
• Immersion Tin

Преимущества 4-слойных PCB

Более стабильный сигнал

Наличие отдельного слоя земли снижает уровень шумов и улучшает передачу высокоскоростных сигналов.

Улучшенная EMC

Внутренние plane-слои уменьшают электромагнитное излучение.

Более компактная разводка

Дополнительные слои позволяют размещать больше компонентов на ограниченной площади.

Повышенная надежность

Стабильная структура stackup уменьшает вероятность проблем с питанием и помехами.

Поддержка высокоскоростных интерфейсов

4-слойные платы подходят для:

• USB;
• Ethernet;
• CAN;
• DDR;
• Wi-Fi модулей.

Производство 4-слойных PCB

Производственный процесс включает несколько этапов.

HowTo: Как изготавливается 4-слойная PCB плата

Подробнее о производстве можно узнать на странице производство PCB

Контроль качества 4-слойных плат

Для стабильной работы многослойных PCB требуется строгий контроль качества.

AOI инспекция

Автоматическая оптическая проверка обнаруживает:

• обрывы;
• короткие замыкания;
• дефекты дорожек.

Рентген-контроль

Используется для анализа скрытых соединений и vias.

Electrical Test

Проверяется электрическая целостность цепей.

Контроль импеданса

Для высокоскоростных проектов выполняется impedance control testing.

Микрошлиф

Анализируется качество металлизации отверстий и структуры слоев.

Где применяются 4-слойные PCB

Промышленная электроника

Используются в PLC, контроллерах и автоматике.

Медицинское оборудование

Подходят для диагностических систем и медицинских модулей.

Автомобильная электроника

Применяются в ECU, системах управления и датчиках.

Телекоммуникации

Используются в роутерах, сетевом оборудовании и RF-модулях.

IoT устройства

Подходят для компактных устройств с беспроводной связью.

Рекомендации по проектированию 4-слойной платы

Используйте сплошной слой земли

Это помогает уменьшить EMI и улучшить возвратные токи.

Минимизируйте переходные отверстия

Избыточные vias ухудшают целостность сигнала.

Разделяйте аналоговые и цифровые цепи

Это снижает уровень помех.

Контролируйте импеданс

Особенно важно для USB, Ethernet и DDR интерфейсов.

Планируйте stackup заранее

Структура слоев должна определяться еще до трассировки.
