Как выбрать материал PCB: руководство по выбору основы платы

Материал PCB оказывает прямое влияние на характеристики печатной платы, включая стабильность сигналов, теплопроводность, механическую прочность и срок службы устройства.

Неправильный выбор основы может привести к перегреву, нестабильной работе электроники и увеличению стоимости производства.

Поэтому подбор материала должен учитывать не только цену, но и требования проекта.

Почему материал PCB так важен

Основа платы определяет:

• электрические характеристики
• тепловую стабильность
• устойчивость к влаге
• механическую прочность
• высокочастотные свойства

Для разных отраслей используются различные типы материалов.

Например:

• промышленная электроника
• телеком оборудование
• LED освещение
• автомобильная электроника
• высокочастотные устройства

Связанная статья: Сколько стоит производство PCB

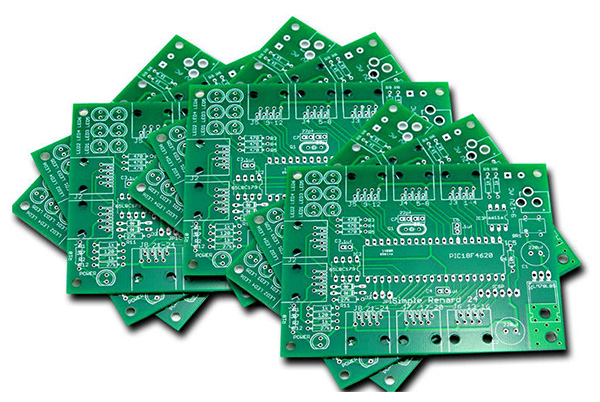

FR-4 — стандартный материал PCB

FR-4 является самым распространённым материалом для PCB.

Основные преимущества FR-4

• доступная стоимость
• хорошие механические свойства
• стабильность производства
• совместимость с большинством проектов

Где используется FR-4

Материал применяется в:

• бытовой электронике
• промышленном оборудовании
• системах управления
• потребительских устройствах

Для большинства стандартных PCB FR-4 остаётся оптимальным выбором.

High Tg материалы

High Tg PCB материалы используются при повышенных температурах.

Особенности High Tg

• повышенная термостойкость
• лучшая стабильность при нагреве
• устойчивость к деформации

Где применяются

• автомобильная электроника
• power electronics
• промышленное оборудование
• серверные системы

Rogers материалы для высокочастотных PCB

Rogers используется для высокочастотных и RF плат.

Основные свойства Rogers

• низкие потери сигнала
• стабильный диэлектрический коэффициент
• высокая частотная стабильность

Типичные области применения

• 5G оборудование
• антенны
• радары
• телеком системы
• RF модули

Материалы Rogers значительно дороже стандартного FR-4.

Алюминиевые PCB

Metal Core PCB используются для эффективного отвода тепла.

Преимущества алюминиевых PCB

• высокая теплопроводность
• эффективное охлаждение
• устойчивость к перегреву

Основные области применения

• LED освещение
• power supply
• автомобильные системы
• силовая электроника

Гибкие PCB материалы

Flex PCB производятся на основе гибких материалов.

Особенности flex PCB

• гибкость конструкции
• компактность
• снижение веса устройства

Где используются

• медицинская техника
• носимая электроника
• камеры
• мобильные устройства

Связанная статья: Полный цикл производства PCB

Как материал PCB влияет на стоимость

Цена платы зависит не только от количества слоёв, но и от типа материала.

FR-4

• минимальная стоимость
• высокая доступность

Rogers и специальные материалы

• более высокая цена
• сложность обработки
• увеличенные сроки поставки

Metal Core PCB

• дороже стандартных PCB
• требуют специальных производственных процессов

Подробнее: Как снизить стоимость PCB

How to выбрать материал PCB для проекта

Обсудить требования с производителем PCB

Инженерная поддержка помогает подобрать материал под конкретные задачи проекта.

Компании, такие как TOPFAST, работают с различными типами PCB материалов, включая FR-4, Rogers, High Tg и Metal Core решения для промышленной и серийной электроники.

Типичные ошибки при выборе материала PCB

На практике часто встречаются:

• выбор слишком дорогого материала без необходимости
• игнорирование тепловых требований
• использование FR-4 для высокочастотных устройств
• отсутствие расчёта импеданса

Такие ошибки могут привести к проблемам уже после запуска производства.

Заключение

Выбор материала PCB влияет на стабильность работы устройства, стоимость и срок службы электроники.

Грамотный подбор основы платы помогает:

• улучшить характеристики устройства
• снизить риск перегрева
• обеспечить стабильное серийное производство
