10-слойная PCB плата: структура, производство и применение

10-слойные печатные платы используются в сложных электронных устройствах с высокой плотностью компонентов и повышенными требованиями к качеству сигнала. Благодаря большому количеству внутренних слоев такие PCB обеспечивают стабильное распределение питания, улучшенную электромагнитную совместимость и эффективную разводку высокоскоростных интерфейсов.

10-layer PCB широко применяются в серверных системах, телекоммуникационном оборудовании, промышленной автоматике, медицинской электронике и вычислительных платформах высокой производительности.

Для менее сложных проектов могут использоваться 6-слойные PCB или 8-слойные печатные платы. Для HDI и серверных решений высокой сложности применяются многослойные PCB с 12 и более слоями.

Что такое 10-layer PCB

10-layer PCB — это многослойная печатная плата, состоящая из десяти медных слоев. Обычно конструкция включает:

• сигнальные слои;
• power plane;
• ground plane;
• внутренние слои маршрутизации.

Дополнительные слои позволяют:

• повысить плотность разводки;
• улучшить импеданс-контроль;
• снизить уровень EMI;
• обеспечить стабильную работу high-speed интерфейсов.

Такие платы особенно востребованы в системах с:

• FPGA;
• CPU и GPU;
• DDR4 и DDR5;
• PCIe;
• 10G Ethernet;
• AI и edge computing устройствами.

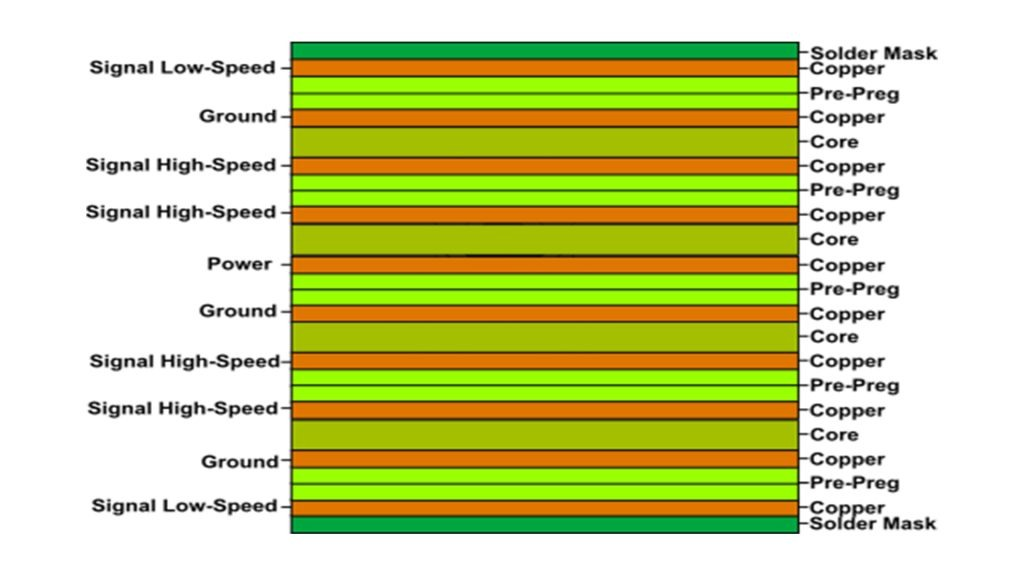

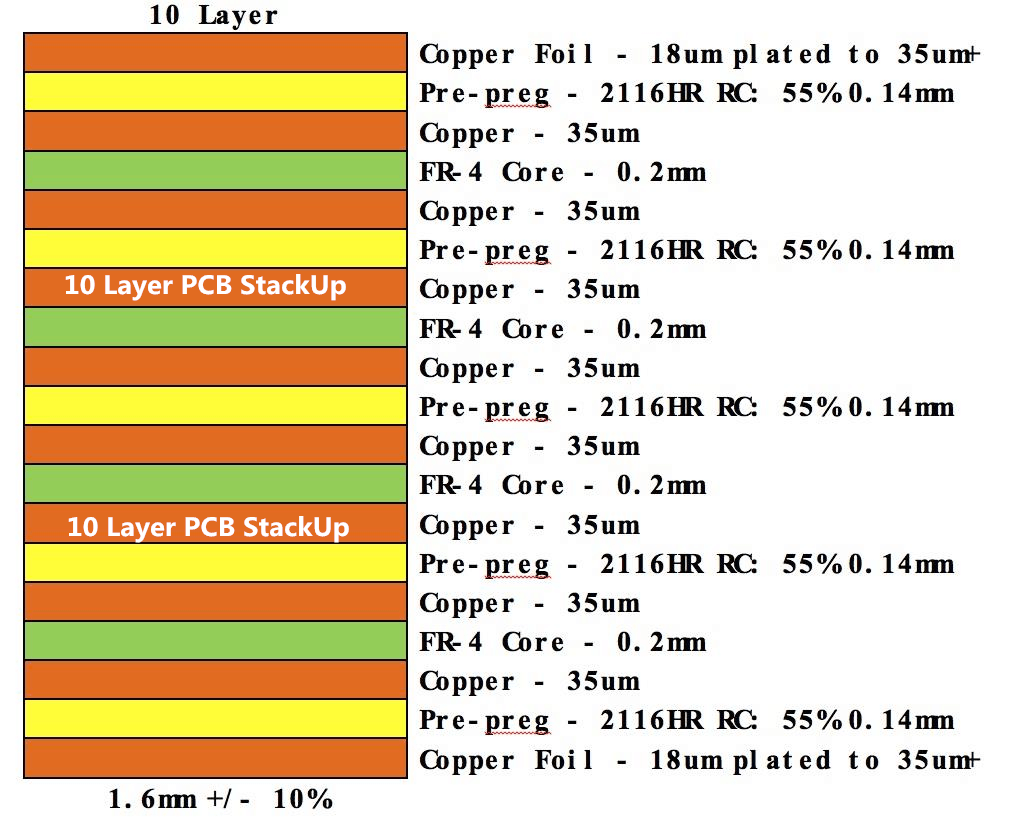

Структура слоев 10-layer PCB

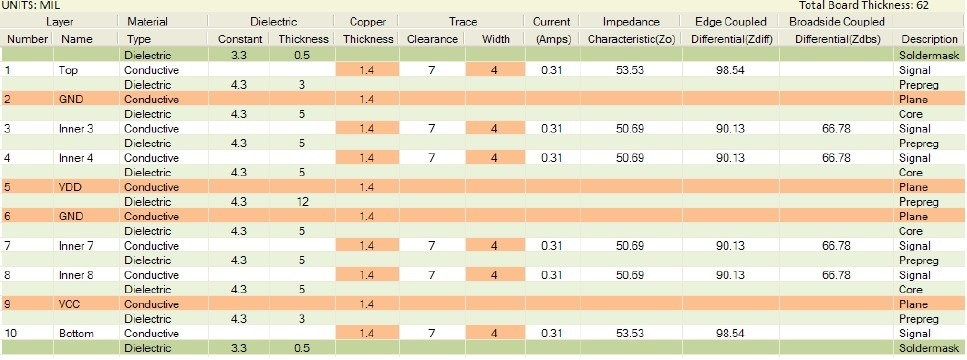

Типовой stackup может выглядеть следующим образом:

Типовой стек 10-layer PCB

Слой	Назначение
L1	Signal
L2	Ground Plane
L3	Signal
L4	Power Plane
L5	Signal
L6	Signal
L7	Ground Plane
L8	Power Plane
L9	Signal
L10	Signal

Такой стек помогает:

• минимизировать помехи;
• улучшить возвратный ток;
• обеспечить стабильную передачу сигналов;
• реализовать сложную маршрутизацию.

Структура stackup всегда подбирается индивидуально в зависимости от требований проекта.

Материалы для 10-layer PCB

FR4

Стандартный материал для большинства многослойных PCB.

Преимущества:

• хорошая механическая стабильность;
• доступная стоимость;
• надежные электрические параметры.

High TG FR4

Используется при повышенных температурах и высокой нагрузке.

Подходит для:

• промышленной электроники;
• серверного оборудования;
• автомобильных систем.

Low Loss и Rogers материалы

Применяются для высокочастотных и high-speed устройств.

Используются в:

• телекоммуникациях;
• RF системах;
• высокоскоростных вычислительных платформах.

Подробнее о материалах можно узнать на странице материалы PCB.

Основные параметры 10-layer PCB

Толщина платы

Популярные варианты:

• 1.6 мм
• 2.0 мм
• 2.4 мм
• 3.0 мм

Толщина меди

Чаще всего используется:

• 1 oz
• 2 oz
• 3 oz

Минимальные дорожки и зазоры

Современные производственные линии поддерживают:

• 4/4 mil
• 3/3 mil
• HDI параметры ниже 3 mil

Поверхностное покрытие

Наиболее популярные варианты:

• ENIG
• OSP
• Immersion Silver
• HASL

Преимущества 10-layer PCB

Высокая плотность трассировки

Дополнительные сигнальные слои позволяют реализовать сложный routing.

Улучшенная EMC

Ground plane помогают снизить электромагнитные помехи.

Поддержка high-speed интерфейсов

10-layer PCB подходят для:

• PCIe;
• DDR5;
• USB 3.1;
• SATA;
• 10G Ethernet.

Более стабильное питание

Дополнительные power plane уменьшают шум и просадки напряжения.

Поддержка BGA компонентов

Многослойная структура облегчает разводку BGA корпусов.

Производство 10-layer PCB

Изготовление 10-слойных плат требует высокой точности и строгого технологического контроля.

HowTo: Как производится 10-layer PCB

Подробнее о технологии производства: производство PCB

Контроль качества 10-layer PCB

AOI инспекция

Позволяет выявлять:

• короткие замыкания;
• обрывы;
• дефекты травления.

X-Ray контроль

Используется для проверки BGA и внутренних соединений.

Контроль импеданса

Необходим для высокоскоростных интерфейсов.

Микрошлиф

Анализируется качество металлизации и структура слоев.

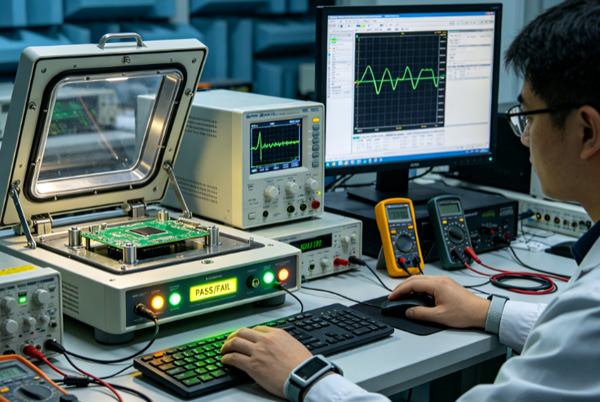

Electrical Test

Каждая плата проходит тестирование цепей.

Где используются 10-layer PCB

Серверные системы

Используются в высокопроизводительных материнских платах.

Телекоммуникации

Применяются в сетевом оборудовании и базовых станциях.

Медицинская электроника

Подходят для диагностических и аналитических систем.

Промышленная автоматизация

Используются в сложных системах управления.

AI и вычислительные платформы

Применяются в edge computing и AI hardware.

Рекомендации по проектированию 10-layer PCB

Проектируйте stackup заранее

Это важно для стабильного импеданса и EMC.

Используйте непрерывные ground plane

Разрывы plane ухудшают возвратный ток.

Минимизируйте vias на high-speed линиях

Это помогает уменьшить потери сигнала.

Контролируйте длину дифференциальных пар

Особенно важно для PCIe и DDR интерфейсов.

Разделяйте аналоговые и цифровые цепи

Это помогает снизить уровень шума.
