6-слойная PCB плата: структура, материалы, производство и применение

6-слойные печатные платы используются в устройствах с высокой плотностью монтажа, сложной маршрутизацией и повышенными требованиями к качеству сигнала. По сравнению с 4-слойными PCB, шестислойная конструкция обеспечивает лучшую электромагнитную совместимость, стабильное питание и более эффективную работу высокоскоростных интерфейсов.

Такие платы широко применяются в телекоммуникационном оборудовании, промышленной автоматике, серверных системах, медицинской электронике и автомобильных устройствах.

Для более простых проектов часто используются 4-слойные PCB платы, а для сложных HDI решений применяются многослойные PCB с большим количеством слоев.

Что такое 6-слойная PCB плата

6-layer PCB — это многослойная печатная плата, состоящая из шести медных слоев. Дополнительные внутренние слои позволяют улучшить распределение питания и снизить уровень помех.

Стандартная структура обычно включает:

• сигнальные слои;
• слои питания;
• слои земли.

Благодаря этому 6-слойные платы подходят для:

• высокоскоростных цифровых схем;
• BGA компонентов;
• FPGA и ARM платформ;
• Ethernet и PCIe интерфейсов;
• RF и телекоммуникационных систем.

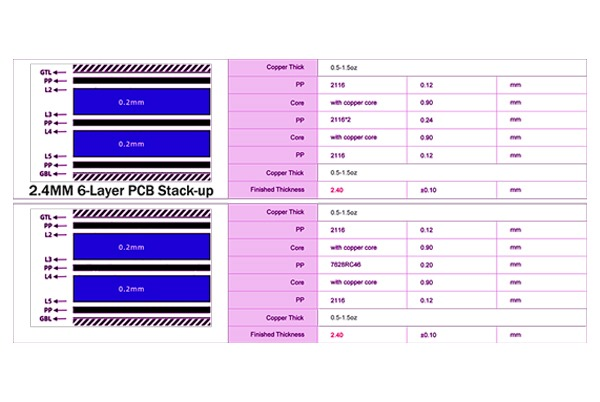

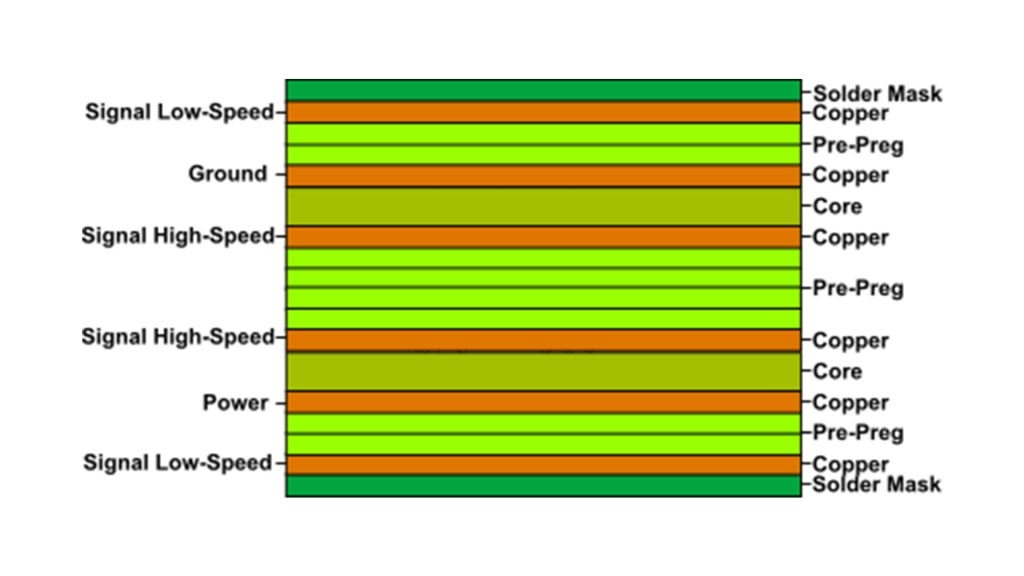

Структура слоев 6-layer PCB

Один из наиболее распространенных stackup вариантов:

Типовой стек 6-слойной платы

Слой	Назначение
L1	Signal
L2	Ground Plane
L3	Signal
L4	Power Plane
L5	Ground Plane
L6	Signal

Такой стек обеспечивает:

• стабильный импеданс;
• минимальный EMI;
• качественный возвратный ток;
• надежную работу высокоскоростных интерфейсов.

В проектах с DDR, USB 3.0 и Gigabit Ethernet структура stackup играет критически важную роль.

Материалы для 6-слойных PCB

FR4

Наиболее распространенный материал для большинства проектов.

Преимущества:

• хорошее соотношение цены и качества;
• стабильные электрические параметры;
• высокая механическая прочность.

High TG FR4

Используется при повышенных рабочих температурах.

Подходит для:

• автомобильной электроники;
• промышленного оборудования;
• бессвинцовой пайки.

Rogers и высокочастотные материалы

Применяются в RF и СВЧ устройствах.

Используются в:

• антеннах;
• радиомодулях;
• телекоммуникационном оборудовании.

Подробнее о материалах можно узнать на странице материалы PCB

Основные параметры 6-слойных плат

Толщина платы

Популярные варианты:

• 1.2 мм
• 1.6 мм
• 2.0 мм
• 2.4 мм

Толщина меди

Чаще всего используется:

• 1 oz
• 2 oz
• 3 oz

Минимальные дорожки и зазоры

Современные производства поддерживают:

• 4/4 mil
• 3/3 mil
• HDI параметры ниже 3 mil

Тип поверхности

Наиболее популярные варианты:

• ENIG
• HASL
• OSP
• Immersion Tin

Преимущества 6-слойных PCB

Улучшенная целостность сигнала

Дополнительные plane-слои уменьшают шум и отражения сигналов.

Более эффективное распределение питания

Отдельные слои питания и земли обеспечивают стабильную работу схем.

Поддержка сложной трассировки

6 слоев позволяют реализовать более плотный монтаж компонентов.

Снижение EMI

Внутренние ground plane уменьшают электромагнитные помехи.

Поддержка высокоскоростных интерфейсов

Подходят для:

• DDR;
• PCIe;
• USB 3.0;
• Ethernet;
• SATA.

Производство 6-слойных PCB

Многослойные платы требуют более точного производственного процесса по сравнению с двухслойными и четырехслойными PCB.

HowTo: Как производится 6-слойная PCB плата

Подробнее о производстве PCB можно узнать здесь: производство печатных плат

Контроль качества 6-слойных PCB

Для многослойных плат особенно важен строгий контроль качества.

AOI инспекция

Позволяет обнаруживать:

• короткие замыкания;
• обрывы;
• дефекты травления.

Рентген-контроль

Используется для проверки скрытых соединений и BGA пайки.

Контроль импеданса

Выполняется для высокоскоростных линий передачи данных.

Микрошлиф

Проверяется качество металлизации отверстий и толщина меди.

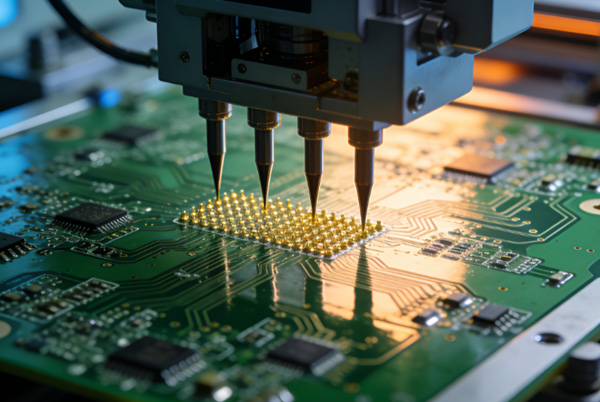

Электрическое тестирование

Каждая плата проходит проверку цепей.

Где применяются 6-layer PCB

Серверное оборудование

Используются в материнских платах и сетевых устройствах.

Телекоммуникации

Подходят для роутеров, коммутаторов и RF модулей.

Промышленная автоматизация

Применяются в PLC и системах управления.

Медицинская электроника

Используются в диагностических приборах и системах мониторинга.

Автомобильная электроника

Применяются в ECU и ADAS системах.

Рекомендации по проектированию 6-слойной PCB

Планируйте stackup заранее

Структура слоев напрямую влияет на EMI и импеданс.

Используйте непрерывные ground plane

Это помогает улучшить возвратный ток.

Минимизируйте длину высокоскоростных линий

Снижается риск потерь сигнала.

Контролируйте импеданс

Особенно важно для DDR, PCIe и USB 3.0.

Размещайте decoupling capacitors рядом с IC

Это помогает стабилизировать питание.
