16-слойная PCB плата: структура, производство и применение

16-слойные печатные платы используются в высокотехнологичных электронных системах с экстремальной плотностью трассировки и повышенными требованиями к качеству сигнала. Такая многослойная структура обеспечивает стабильную работу высокоскоростных интерфейсов, эффективное распределение питания и минимальный уровень электромагнитных помех.

16-layer PCB применяются в серверных платформах, AI hardware, телекоммуникационном оборудовании, промышленных вычислительных системах, медицинской электронике и устройствах передачи данных высокой скорости.

Для менее сложных проектов могут использоваться 12-слойные PCB или 14-слойные платы. Для ultra high-density решений применяются многослойные PCB с 18 и более слоями.

Что такое 16-layer PCB

16-layer PCB — это многослойная печатная плата, состоящая из шестнадцати медных слоев. Дополнительные внутренние слои позволяют:

• реализовать сложную high-speed разводку;
• улучшить контроль импеданса;
• повысить стабильность питания;
• минимизировать EMI;
• упростить routing BGA компонентов с большим количеством выводов.

Такие платы используются в системах с:

• FPGA и ASIC;
• AI ускорителями;
• DDR5 памятью;
• PCIe Gen5 и Gen6;
• 25G/40G/100G Ethernet;
• вычислительными платформами высокой производительности.

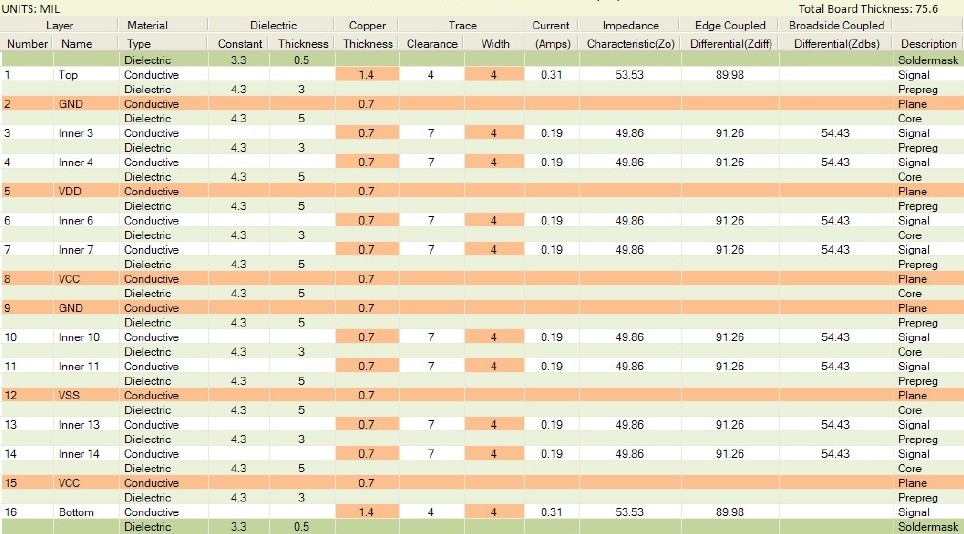

Структура слоев 16-layer PCB

Типовой stackup может выглядеть следующим образом:

Stackup 16-layer PCB

Слой	Назначение
L1	Signal
L2	Ground Plane
L3	Signal
L4	Power Plane
L5	Signal
L6	Ground Plane
L7	Signal
L8	Power Plane
L9	Ground Plane
L10	Signal
L11	Power Plane
L12	Ground Plane
L13	Signal
L14	Signal
L15	Ground Plane
L16	Signal

Такой стек обеспечивает:

• стабильную передачу high-speed сигналов;
• минимальный уровень перекрестных помех;
• качественный возвратный ток;
• надежную работу сложных вычислительных систем.

Stackup всегда разрабатывается индивидуально под требования проекта.

Материалы для 16-layer PCB

FR4

Используется в большинстве многослойных проектов.

Преимущества:

• хорошая механическая прочность;
• стабильные параметры;
• оптимальная стоимость.

High TG FR4

Подходит для высокотемпературных и бессвинцовых процессов.

Используется в:

• серверных платформах;
• промышленной электронике;
• AI вычислительных системах.

Low Loss и Rogers материалы

Применяются для ultra high-speed и RF приложений.

Используются в:

• телекоммуникациях;
• дата-центрах;
• высокоскоростных сетевых устройствах;
• RF системах.

Подробнее о материалах PCB: материалы PCB

Основные параметры 16-layer PCB

Толщина платы

Популярные варианты:

• 2.0 мм
• 2.4 мм
• 3.0 мм
• 3.2 мм

Толщина меди

Обычно применяется:

• 1 oz
• 2 oz
• 3 oz

Минимальные дорожки и зазоры

Современные производственные линии поддерживают:

• 4/4 mil
• 3/3 mil
• HDI параметры ниже 3 mil

Тип поверхности

Наиболее популярные покрытия:

• ENIG
• Immersion Silver
• OSP
• HASL

Преимущества 16-layer PCB

Поддержка ultra high-speed интерфейсов

16-layer PCB подходят для:

• DDR5;
• PCIe Gen5/Gen6;
• 100G Ethernet;
• AI ускорителей;
• серверных платформ.

Высокая плотность разводки

Дополнительные сигнальные слои позволяют упростить routing сложных схем.

Отличная EMC

Многочисленные ground plane эффективно уменьшают EMI.

Стабильное распределение питания

Power plane обеспечивают минимальный уровень шумов.

Поддержка сложных BGA корпусов

Упрощается разводка FPGA и ASIC компонентов.

Производство 16-layer PCB

Изготовление 16-слойных PCB требует высокой точности, современного оборудования и строгого контроля параметров.

HowTo: Как производится 16-layer PCB

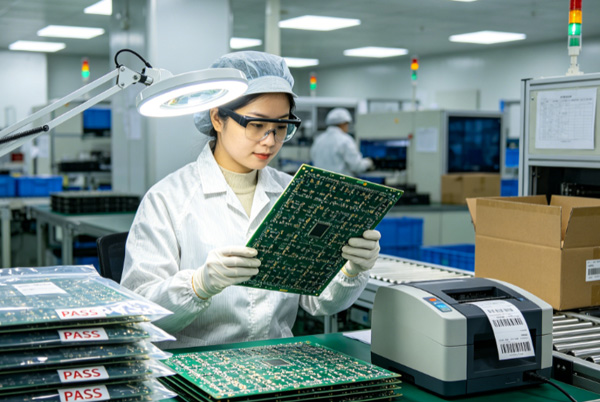

Контроль качества 16-layer PCB

AOI инспекция

Позволяет выявлять:

• короткие замыкания;
• дефекты дорожек;
• обрывы цепей.

X-Ray контроль

Проверяет:

• hidden vias;
• BGA соединения;
• внутренние слои.

Контроль импеданса

Особенно важен для PCIe Gen5/Gen6 и DDR5.

Микрошлиф

Анализируется качество металлизации отверстий.

Electrical Test

Каждая плата проходит полную проверку цепей.

Где применяются 16-layer PCB

Серверные платформы

Используются в вычислительных системах высокой производительности.

AI hardware

Подходят для AI ускорителей и edge computing.

Телекоммуникации

Применяются в коммутаторах, маршрутизаторах и сетевых системах.

Медицинская электроника

Используются в диагностическом оборудовании высокой точности.

Промышленная автоматизация

Применяются в сложных вычислительных контроллерах.

Рекомендации по проектированию 16-layer PCB

Планируйте stackup на раннем этапе

Это важно для impedance control и EMC.

Используйте непрерывные ground plane

Это улучшает возвратный ток и снижает EMI.

Контролируйте длину дифференциальных линий

Особенно важно для PCIe и DDR5.

Минимизируйте количество vias

Избыточные переходные отверстия ухудшают сигнал.

Разделяйте зоны питания

Это помогает снизить уровень шумов.
