Прототип PCB и серийное производство: основные отличия и подготовка

Разработка нового электронного устройства обычно начинается с изготовления прототипа PCB. После проверки конструкции и функциональности проект переходит к серийному производству.

Несмотря на то что используется одна и та же схема, требования к прототипированию и массовому выпуску существенно отличаются. Понимание этих различий помогает избежать дополнительных затрат, задержек и производственных проблем.

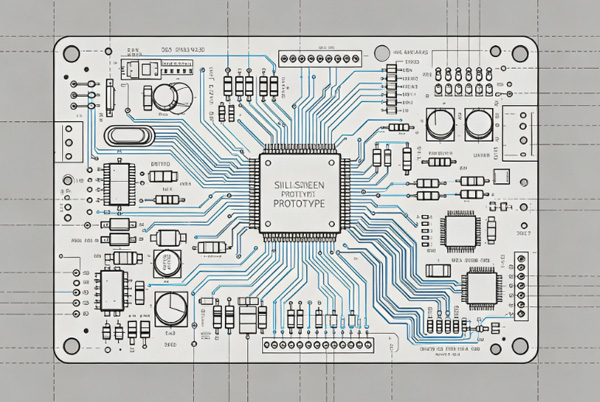

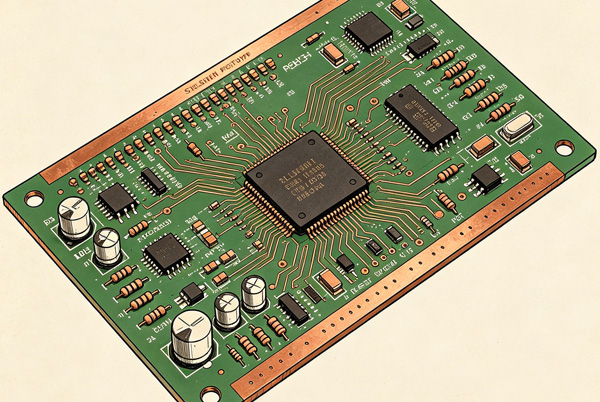

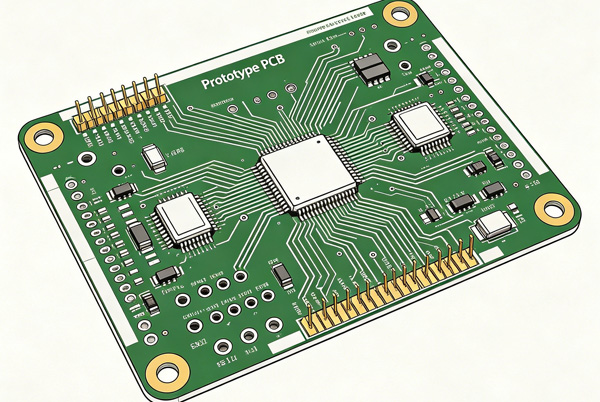

Что такое прототип PCB

Прототип PCB — это тестовая версия печатной платы, предназначенная для проверки конструкции и работы устройства.

Основные задачи прототипирования:

• проверка схемотехники;
• тестирование функциональности;
• выявление ошибок разводки;
• оценка механической совместимости компонентов;
• подготовка к серийному производству.

На этом этапе изменения в проекте являются нормальной частью процесса разработки.

Связанная статья: Распространённые ошибки при выборе производителя PCB

Что такое серийное производство PCB

Серийное производство предполагает изготовление большого количества одинаковых плат с гарантированно стабильным качеством.

Основные цели:

• повторяемость характеристик;
• контроль качества;
• снижение стоимости единицы продукции;
• обеспечение стабильных поставок.

После запуска серии любые изменения становятся значительно дороже и сложнее.

Основные различия между прототипом и серийным производством

Объём заказа

Прототип:

• 1–20 плат;
• быстрый запуск;
• высокая стоимость одной платы.

Серийное производство:

• от десятков до тысяч плат;
• более длительная подготовка;
• низкая стоимость единицы продукции.

Стоимость производства

Для прототипов стоимость за одну плату обычно выше.

Причины:

• подготовка оборудования;
• инженерная проверка;
• небольшие объёмы.

При серийном производстве затраты распределяются на большее количество изделий.

Подробнее:
→ /blog/pcb-manufacturer/pcb-manufacturing-cost/

Контроль качества

Прототипы обычно проходят базовую проверку.

Для серийного производства используются:

• AOI;
• электрическое тестирование;
• X-ray инспекция;
• функциональные испытания.

Связанная статья: Контроль качества PCB

Выбор компонентов

При изготовлении прототипа инженеры могут использовать доступные аналоги компонентов.

Для серийного производства важно учитывать:

• долгосрочную доступность компонентов;
• альтернативных поставщиков;
• риски дефицита.

Почему нельзя сразу запускать серийное производство

Некоторые компании пытаются сократить время разработки и сразу перейти к массовому выпуску.

Это может привести к следующим проблемам:

• ошибки разводки PCB;
• перегрев компонентов;
• проблемы EMI;
• механическая несовместимость корпуса;
• дорогостоящие доработки.

Прототипирование помогает выявить эти риски на ранней стадии.

Когда проект готов к серийному производству

Перед запуском серии рекомендуется убедиться, что:

• завершено функциональное тестирование;
• выполнен DFM анализ;
• проверена спецификация BOM;
• протестированы все интерфейсы;
• подтверждены параметры производства.

Связанная статья: Полный цикл производства PCB

Как подготовить PCB к серийному производству

Проверить DFM

Design for Manufacturing позволяет адаптировать проект под реальные производственные возможности.

Необходимо проверить:

• размеры дорожек;
• отверстия;
• зазоры;
• stackup платы.

Оптимизировать BOM

На этапе подготовки важно исключить:

• устаревшие компоненты;
• дефицитные позиции;
• компоненты с длительными сроками поставки.

Выполнить тестирование прототипа

Перед серией рекомендуется проверить:

• функциональность;
• температурный режим;
• устойчивость к нагрузкам;
• стабильность сигналов.

Подготовить производственную документацию

Комплект документации обычно включает:

• Gerber файлы;
• Drill Files;
• BOM;
• Assembly Drawings;
• требования к тестированию.

Согласовать проект с производителем

Совместная работа с производителем позволяет заранее выявить ограничения производства и избежать задержек после запуска заказа.

Компании, такие как TOPFAST, помогают проводить DFM-анализ и подготовку проектов к серийному выпуску ещё до начала производства.

Типичные ошибки при переходе к серийному производству

Наиболее распространённые проблемы:

Игнорирование DFM

Даже рабочий прототип не всегда подходит для массового выпуска.

Отсутствие альтернативных компонентов

Дефицит одной позиции может остановить производство всей партии.

Недостаточное тестирование

Ошибки, не выявленные на этапе прототипирования, становятся значительно дороже после запуска серии.

Неверная оценка объёмов

Слишком маленький или слишком большой первый заказ может привести к дополнительным затратам.

Связанная статья: Минимальный заказ PCB (MOQ)

Заключение

Прототипирование и серийное производство решают разные задачи, но оба этапа одинаково важны для успешного вывода продукта на рынок.

Грамотная подготовка к серийному выпуску помогает:

• снизить производственные риски;
• сократить затраты;
• повысить качество продукции;
• обеспечить стабильность поставок.
