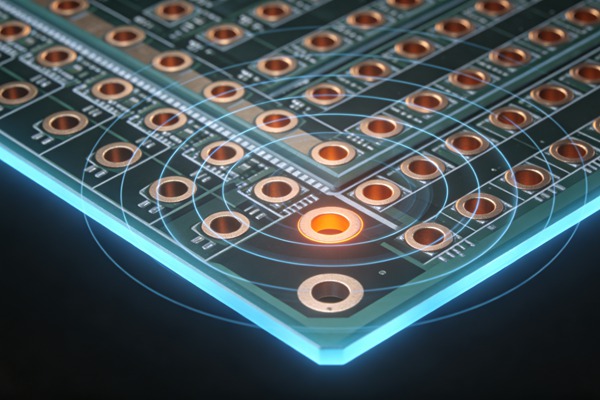

Точность отверстий PCB определяется не только диаметром сверла. Для готовой платы не менее важно, где именно находится центр каждого отверстия относительно заданных координат.
Если отверстие имеет правильный диаметр, но смещено относительно контактной площадки, монтажного отверстия или внутреннего соединения, плата может не соответствовать требованиям конструкции.
На производстве поэтому отдельно контролируют диаметр отверстия и положение его центра.
Особенно это важно для многослойных PCB, где отверстие должно правильно проходить через несколько слоёв и сохранять достаточный запас меди вокруг точки соединения.

Для каждого отверстия в производственной документации обычно задаются координаты X и Y.
После сверления фактический центр отверстия сравнивается с заданным положением.
Разница между номинальной и фактической координатой представляет собой смещение.
Условно:
ΔX = Xфакт − Xном
ΔY = Yфакт − Yном
Общее радиальное отклонение можно оценивать с учётом обеих координат.
Для производства важно не только абсолютное значение смещения, но и его распределение по всей панели.
Эти два параметра часто путают.
Например, отверстие может иметь:
И наоборот, центр может находиться в правильной координате, но диаметр может выйти за допуск.
Поэтому при контроле сверления оцениваются как минимум:
Контроль может применяться к разным типам отверстий:
Для разных категорий допустимое отклонение может отличаться.
Причина может находиться не только в самом сверле.
На результат влияют:
Поэтому анализ смещения должен учитывать весь маршрут.
PCB может немного изменять размеры в процессе производства.
Причины связаны с:
Если координаты сверления рассчитаны на одну геометрию панели, а сама панель после предыдущих процессов изменила размеры, отверстия могут оказаться смещёнными относительно исходных координат.
Поэтому для многослойных плат используются производственные компенсации.

Перед сверлением производитель учитывает ожидаемое изменение размеров материала.
Компенсация может учитывать:
Это особенно важно для крупных многослойных PCB.
Если компенсация рассчитана неправильно, ошибка может проявляться не в одном отверстии, а систематически по всей панели.
Характер распределения ошибки может многое сказать о причине.
Такое поведение может указывать на проблему базирования или нулевой точки.
Возможна связь с размерным расширением или масштабированием панели.
Необходимо проверить размерную компенсацию отдельно по X и Y.
Следует проверить конкретный инструмент, программу сверления или фиксацию панели.
Поэтому важно смотреть не только на среднюю ошибку, но и на карту распределения координат.
Для металлизированного отверстия важна не только его координата.
Отверстие должно оставаться внутри контактной площадки с достаточным запасом меди.
Этот запас называется annular ring, или кольцевой поясок.
Если отверстие смещается относительно площадки, кольцевой поясок уменьшается с одной стороны.
При слишком большом смещении может возникнуть ситуация, когда отверстие частично выходит за пределы площадки.
Это уже не просто геометрическая ошибка — она может повлиять на надёжность электрического соединения.
На внутренних слоях переходное отверстие соединяется с определённой медной площадкой.
Если сверление смещено, запас меди вокруг отверстия уменьшается.
Для многослойных конструкций это может привести к:
Поэтому точность сверления связана непосредственно с межслойной регистрацией.
Процесс формирования и контроля металлизированных отверстий подробнее рассмотрен в статье «Металлизация отверстий PCB».
В HDI используются микровии и другие структуры с очень малой геометрией.
При уменьшении диаметра отверстия и контактной площадки запас на технологическое смещение также уменьшается.
Поэтому для HDI особенно важны:
Здесь небольшое относительное смещение может иметь большее значение, чем на стандартной PCB.
На производстве применяются разные методы формирования отверстий.
Механическое сверление используется для большого количества стандартных отверстий.
Лазерная обработка применяется для формирования небольших микровий в определённых HDI-конструкциях.
Для каждого процесса существуют свои источники погрешности.
Поэтому критерии контроля должны соответствовать используемой технологии.

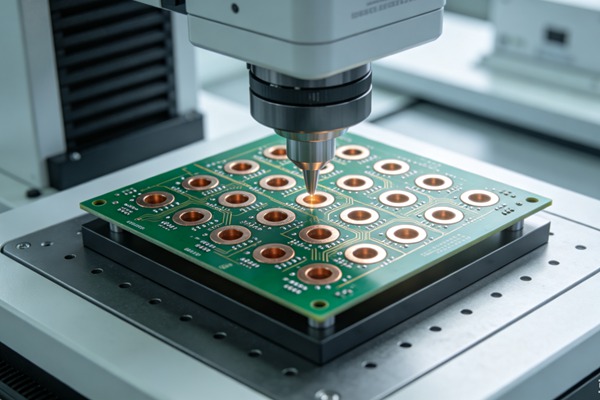

При механическом сверлении сразу обрабатывается пакет материала.
Чем больше толщина пакета, тем выше требования к стабильности процесса.
На результат могут влиять:
Для многослойных плат необходимо также учитывать качество стенки отверстия и стабильность последующей металлизации.
Сверло является расходным инструментом.
По мере работы его режущие свойства меняются.
Это может приводить к:
Поэтому инструмент необходимо контролировать не только по количеству отверстий, но и по фактическому состоянию.
Для производственного контроля применяются разные методы.

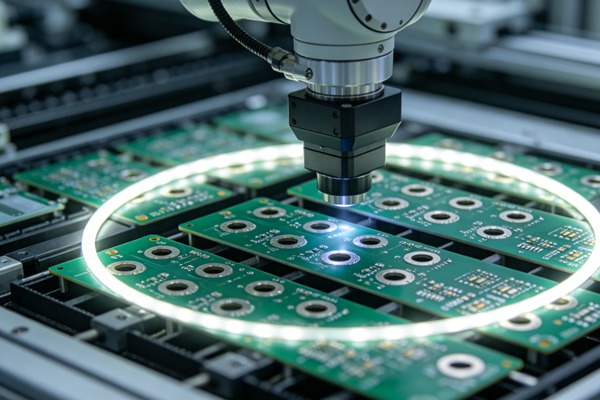

Камера сравнивает фактическое положение отверстия с заданной геометрией.
Так можно определить:
CMM позволяет измерять координаты точек с высокой точностью и сравнивать их с эталонными данными.
Метод подходит для сложных механических конструкций.
Оптический контроль может использоваться для проверки соответствия отверстий и медного рисунка, особенно когда необходимо одновременно оценивать несколько геометрических элементов.
Для более полного контроля производственного процесса AOI обычно рассматривается вместе с другими методами контроля. Подробнее — в статье «AOI-контроль PCB».
Перед запуском большой партии целесообразно проверить первую производственную панель.
Контролируются:
Если обнаруживается систематическое смещение, параметры сверления можно скорректировать до обработки всей партии.
Это значительно снижает риск массового повторения одного и того же дефекта.
Технологические отверстия используются для:
Их точность имеет значение, поскольку последующие процессы могут использовать их как базу.
Если технологическое отверстие находится не там, где ожидает оборудование, ошибка может передаваться на следующие операции.
На многослойной PCB существует несколько систем координат:
Все они должны быть согласованы.
Например, даже если сверло точно попало в координату внешнего слоя, внутренний слой может быть смещён относительно него из-за изменения размеров после ламинирования.
Поэтому точность отверстия необходимо рассматривать вместе с layer registration.
Более подробно этот вопрос разобран в статье «Контроль совмещения слоёв PCB».

Рассмотрим простую ситуацию.
Номинальный диаметр отверстия соответствует спецификации.
Но если центр отверстия смещён, оно может пересечь край контактной площадки.
В результате:
диаметр правильный → координата неправильная → кольцевой поясок недостаточный.
Поэтому один параметр не может полностью описать качество отверстия.
Монтажные отверстия часто должны находиться на определённом расстоянии от края PCB.
Если отверстие смещено слишком близко к краю, могут возникнуть:
Поэтому контролируется не только расстояние между отверстиями, но и расстояние от отверстия до контура платы.
На производстве важны несколько практических мер.
Панель должна надёжно фиксироваться относительно координатной системы оборудования.
Размерная компенсация должна соответствовать конкретной панели и материалу.
Состояние сверла должно соответствовать установленному технологическому диапазону.
До массового производства необходимо подтвердить координаты критических отверстий.
При длительном производстве нужно отслеживать изменение точности во времени.
Если есть данные по нескольким отверстиям, полезно построить карту отклонений.
Например:
Такая карта позволяет быстро увидеть, является ли ошибка:
Для инженера это гораздо информативнее, чем одно среднее значение.
Если обнаружено превышение допустимого смещения, необходимо сначала подтвердить результат.
Порядок проверки может быть следующим:
Особенно важно проверить не только саму координату, но и последствия для контактных площадок и внутренних соединений.
После формирования проводящего слоя отверстия проходят дополнительные технологические операции.
Поэтому для критических плат можно дополнительно контролировать:
Толщина медного слоя также относится к отдельному параметру контроля. Об этом подробно говорится в статье «Контроль толщины медных слоёв PCB».
Для критических отверстий в производственной документации полезно хранить:
Такие данные помогают не только принять готовую партию, но и анализировать стабильность процесса между производственными сериями.
Точность положения нельзя полностью оценить только после финальной обработки.
Она формируется последовательно:
подготовка материала → ламинирование → базирование → сверление → металлизация → механическая обработка → финальный контроль.
Если ошибка появляется уже на этапе изменения размеров панели, её причина будет отличаться от ошибки, возникающей непосредственно при сверлении.
Поэтому при повторяющемся дефекте необходимо определить момент его возникновения.
Для серийного производства можно использовать следующую схему:
1. Проверить сверлильные данные.
Координаты и размеры должны соответствовать утверждённой производственной документации.
2. Проверить базовые отверстия.
Они определяют положение панели относительно оборудования.
3. Измерить критические отверстия первой панели.
Особое внимание уделяется монтажным отверстиям и отверстиям с малым annular ring.
4. Сравнить X/Y-отклонения.
Это позволяет определить направление систематической ошибки.
5. Проверить несколько зон панели.
Сравнение центра и краёв помогает определить характер деформации.
6. Контролировать инструмент.
При повторяющемся отклонении проверяется состояние сверла и оборудования.
7. Провести финальный контроль.
После всех операций подтверждается соответствие критических отверстий требованиям готовой PCB.
Точность положения отверстий PCB определяется не только точностью сверлильного оборудования. На результат влияют размерная стабильность материала, ламинирование, базирование панели, компенсация, состояние инструмента и последующие технологические операции.
Для многослойных плат особенно важно контролировать взаимное положение отверстия и контактных площадок. Даже при правильном диаметре смещение центра может уменьшить annular ring и повлиять на надёжность межслойного соединения.
Поэтому производственный контроль отверстий должен включать как минимум два независимых параметра — размер отверстия и его координаты.
Для сложных PCB дополнительно анализируются распределение смещения по панели, layer registration и влияние ошибки на последующую металлизацию.
Причина может быть связана с базированием панели, размерными изменениями материала, компенсацией, состоянием оборудования или сверлильной программы.
Annular ring — это кольцевой участок меди вокруг металлизированного отверстия. При смещении отверстия этот запас уменьшается, поэтому точность положения напрямую влияет на надёжность соединения.
Для контроля применяются оптические измерительные системы, координатно-измерительное оборудование и другие методы, позволяющие сравнить фактические координаты с производственными данными.
Да. После нагрева и охлаждения многослойная структура может изменить размеры, поэтому при сверлении учитывается производственная компенсация.
В HDI используются очень маленькие отверстия и контактные площадки, поэтому доступный запас на технологическое смещение меньше. Даже небольшое отклонение может существенно изменить геометрию соединения.
