Контроль совмещения слоёв PCB: регистрация и допуски

В многослойной PCB каждый проводящий слой должен находиться в заданном положении относительно остальных слоёв. Относительное смещение даже на небольшую величину может изменить положение контактных площадок, повлиять на диаметр отверстия относительно площадки и уменьшить запас по технологическим допускам.

Этот параметр обычно называют регистрацией слоёв или layer registration.

На простых двухслойных платах проблема совмещения значительно проще. В многослойных конструкциях количество технологических факторов увеличивается: материал меняет размеры во время прессования, медь имеет различную плотность, а механическая обработка и температурные циклы дополнительно влияют на геометрию.

Поэтому контроль регистрации начинается не на финальной инспекции, а ещё при подготовке производственного процесса.

Что означает совмещение слоёв PCB

Каждый слой многослойной платы имеет собственную геометрию.

На разных слоях располагаются:

• сигнальные дорожки;
• полигоны питания;
• полигоны земли;
• контактные площадки;
• отверстия;
• переходные соединения;
• зоны импедансного контроля.

Все эти элементы должны находиться в правильном положении относительно друг друга.

Например, сквозное отверстие проходит через несколько слоёв. Если один внутренний слой сместился относительно другого, край отверстия может приблизиться к медной области или полностью выйти за пределы предусмотренной площадки.

Поэтому регистрация является не только геометрическим параметром. Она напрямую связана с электрической и механической надёжностью PCB.

На каких этапах возникает смещение

Совмещение может изменяться на нескольких стадиях производства.

Основные причины связаны с:

• подготовкой исходных данных;
• сверлением;
• раскроем материала;
• ламинированием;
• изменением размеров диэлектрика;
• температурой;
• влажностью;
• механическим напряжением;
• перемещением слоёв во время прессования.

Наиболее критичным этапом для многослойной платы обычно является ламинирование, поскольку отдельные слои и материалы объединяются в единую конструкцию под воздействием температуры и давления.

Подробнее этот процесс рассмотрен в статье Ламинирование PCB.

Почему материал влияет на регистрацию

PCB не является абсолютно стабильной по размерам конструкцией.

Диэлектрические материалы и медь имеют разные коэффициенты теплового расширения. При нагреве и охлаждении размеры отдельных элементов изменяются.

Особенно это важно для:

• многослойных PCB;
• толстых плат;
• плат с большим количеством медных областей;
• конструкций с высокой плотностью межслойных соединений;
• HDI.

Если изменение размеров не учесть при подготовке производственных данных, положение элементов после ламинирования может отличаться от исходного проектного положения.

Влияние медного рисунка

Плотность меди на разных слоях также влияет на поведение панели.

Один слой может содержать большие медные полигоны, а другой — преимущественно тонкие дорожки.

При нагреве и охлаждении такая конструкция может вести себя несимметрично.

Поэтому при подготовке многослойной PCB производитель анализирует распределение меди и при необходимости использует технологические компенсации.

Цель состоит в том, чтобы после обработки получить размеры, максимально близкие к проектным.

Регистрация во время ламинирования

Перед ламинированием отдельные слои собираются в определённой последовательности.

Для этого используются:

• базовые отверстия;
• штифты;
• технологические метки;
• механические ориентиры;
• специальные системы позиционирования.

Задача сборки — сохранить положение слоёв до того момента, когда структура будет зафиксирована прессованием.

Если слои уже смещены до начала прессования, последующая обработка не сможет полностью исправить проблему.

Как происходит смещение при прессовании

Во время ламинирования пакет PCB подвергается нагреву и давлению.

Препрег размягчается и заполняет пространство между медными слоями. При этом материал изменяет толщину и размеры.

После охлаждения структура снова стабилизируется.

Именно поэтому положение элементов до и после ламинирования может немного отличаться.

Для стабильного производства необходимо учитывать поведение конкретной комбинации материалов, толщины меди и конструкции stackup.

Что такое технологическая компенсация

Производитель может заранее корректировать размеры отдельных слоёв, чтобы компенсировать ожидаемое изменение материала во время технологического процесса.

Например, если определённый материал при производственном цикле имеет предсказуемое изменение размера, соответствующая геометрия производственного слоя может быть скорректирована.

Это не изменение проектной схемы.

После завершения производства размеры должны соответствовать исходным требованиям заказчика.

Точность такой компенсации зависит от накопленных производственных данных и стабильности технологического процесса.

Влияние сверления на совмещение

После ламинирования выполняется механическое сверление.

Положение сверла определяется относительно технологической системы координат платы.

Если базирование выполнено неправильно, отверстие может сместиться относительно контактной площадки.

Особенно критична такая ошибка для:

• малых отверстий;
• BGA;
• HDI;
• microvia;
• тонких кольцевых площадок;
• плотных многослойных конструкций.

Поэтому точность сверления необходимо рассматривать вместе с точностью совмещения слоёв.

Подробнее о механическом сверлении можно прочитать в статье Сверление PCB.

Что такое annular ring

Annular ring — это кольцевая часть медной площадки вокруг отверстия.

Если отверстие расположено точно по центру площадки, запас меди вокруг него равномерный.

При смещении отверстия запас с одной стороны уменьшается.

Если смещение достаточно велико, отверстие может частично выйти за пределы площадки.

Это создаёт риск нарушения соединения и уменьшает технологический запас конструкции.

Поэтому при проектировании и производстве учитываются одновременно:

• размер отверстия;
• размер площадки;
• допуск сверления;
• допуск регистрации;
• окончательный диаметр отверстия.

Регистрация внутренних слоёв

В многослойной PCB особенно важно положение внутренних медных слоёв относительно механических отверстий.

Даже если внешний слой выглядит идеально, внутренний слой может иметь небольшое относительное смещение.

Для проверки таких соединений используются методы контроля поперечного сечения.

При микрошлифе можно увидеть:

• положение отверстия;
• внутренние медные слои;
• толщину диэлектрика;
• качество металлизации;
• наличие смещения.

Такой анализ позволяет оценить реальную структуру платы, а не только её внешний вид.

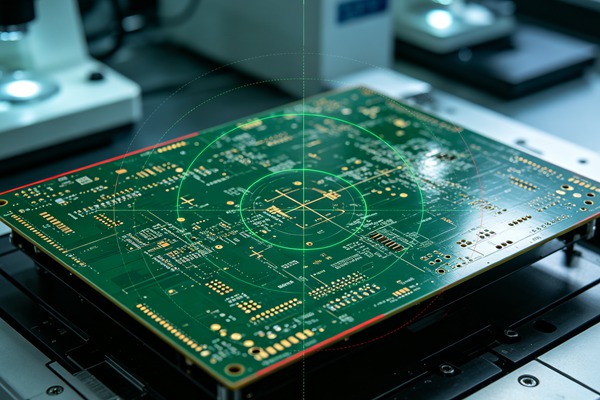

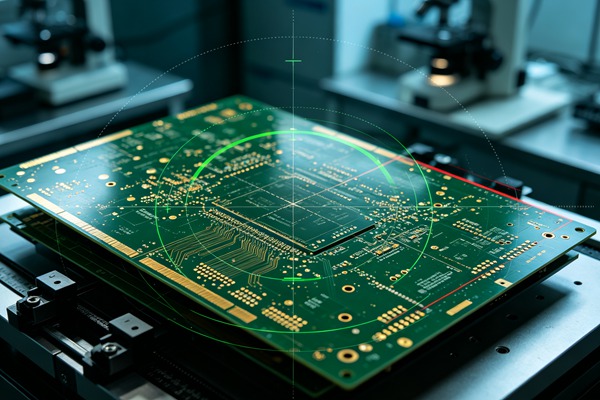

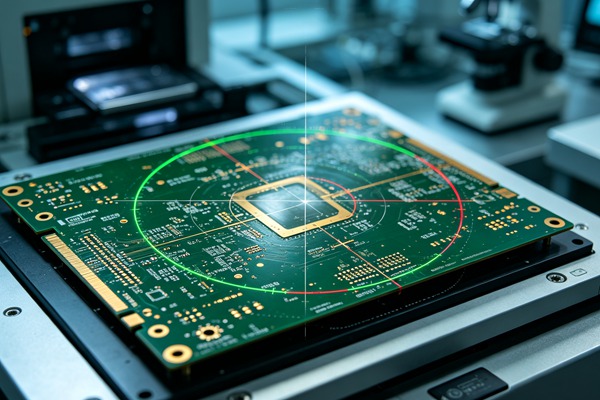

Контроль регистрации после ламинирования

Контроль может выполняться на разных стадиях.

В зависимости от требований применяются:

• оптические измерения;
• контроль технологических отверстий;
• измерение координат;
• микрошлиф;
• анализ поперечного сечения;
• автоматизированные системы измерения.

На серийном производстве важна не только проверка конечной панели, но и анализ тенденции.

Если смещение постепенно увеличивается от партии к партии, необходимо определить причину до того, как проблема приведёт к массовому браку.

Причины нестабильной регистрации

Неправильный stackup

Если толщина материалов или последовательность слоёв не соответствует производственным данным, поведение пакета во время прессования может отличаться от ожидаемого.

Неравномерное распределение меди

Большая разница в медной площади между слоями может создавать различное механическое поведение панели.

Нестабильность прессования

Температура, давление, время выдержки и скорость охлаждения влияют на конечную геометрию.

Неправильное базирование

Если технологическая система координат выбрана неправильно, ошибки могут повторяться на каждой панели.

Изменение свойств материала

Разные партии материалов могут иметь небольшие различия в поведении при нагреве и прессовании.

Регистрация в HDI PCB

Для HDI требования к совмещению особенно высокие.

В такой конструкции межслойные соединения могут иметь очень небольшие размеры, а расстояние между соседними элементами — ограниченное.

При увеличении количества последовательных технологических циклов требования к контролю регистрации возрастают.

Необходимо учитывать:

• положение лазерных микроотверстий;
• диаметр площадок;
• смещение медных слоёв;
• толщину диэлектрика;
• положение последующих build-up слоёв.

Небольшая ошибка на одном этапе может уменьшить доступный технологический запас на следующем.

Регистрация и импеданс

Для высокоскоростных PCB положение проводников относительно опорных плоскостей также имеет значение.

Если геометрия слоя или толщина диэлектрика отличается от расчётной, может измениться фактическая структура линии передачи.

Поэтому контроль многослойной конструкции включает не только геометрическое совмещение, но и соответствие параметров stackup.

Для высокоскоростных конструкций дополнительно контролируются ширина проводников, расстояние до плоскости и диэлектрическая структура.

Как снизить риск смещения слоёв

На практике эффективнее контролировать причины смещения, чем пытаться обнаружить проблему только после изготовления.

Для этого необходимо:

1. Использовать стабильные материалы.
2. Контролировать влажность и условия хранения.
3. Проверять stackup до производства.
4. Контролировать распределение меди.
5. Использовать стабильные параметры ламинирования.
6. Контролировать технологические отверстия.
7. Проверять базирование сверления.
8. Выполнять поперечный анализ для критичных конструкций.

Особенно важно сохранять повторяемость процесса между партиями.

Как регистрация связана с качеством металлизации

Если отверстие правильно расположено относительно внутренних медных слоёв, последующая металлизация формирует электрическое соединение между ними.

Если же геометрия уже имеет значительное смещение, металлизация не исправит исходную проблему.

Поэтому качество отверстия и качество металлизации необходимо оценивать как последовательные этапы одного процесса.

Подробнее о формировании проводящего слоя можно прочитать в статье Металлизация отверстий PCB.

Контроль совмещения при массовом производстве

Для серийного производства важна статистическая стабильность.

Даже если отдельная плата соответствует требованиям, слишком большой разброс между панелями может привести к проблемам при дальнейшем повышении плотности монтажа.

Производитель отслеживает:

• среднее смещение;
• максимальное отклонение;
• повторяемость между панелями;
• изменения после различных технологических циклов;
• результаты поперечного анализа.

Такой подход позволяет корректировать процесс до возникновения массового дефекта.

Что нужно предоставить производителю

Для корректной оценки требований к регистрации в производственной документации желательно иметь:

• Gerber-файлы всех слоёв;
• drill-файлы;
• stackup;
• толщину PCB;
• толщину меди;
• требования к отверстиям;
• критические размеры;
• требования к импедансу;
• чертёж механических размеров.

Если существуют особо критичные области, их лучше обозначить отдельно.

Это позволяет производителю заранее оценить технологический запас и выбрать соответствующий процесс.

Заключение

Совмещение слоёв является одним из базовых параметров качества многослойной PCB.

На регистрацию влияют не только точность оборудования, но и свойства материала, распределение меди, конструкция stackup, ламинирование, базирование и последующее сверление.

Для стандартной PCB небольшой запас по геометрии может быть достаточным. Для HDI, BGA и высокоплотных многослойных конструкций требования становятся значительно строже.

Поэтому стабильная регистрация достигается не одной операцией контроля, а согласованной работой всех этапов производства — от подготовки слоёв до ламинирования и механической обработки.
