Удаление заусенцев и подготовка отверстий PCB после сверления

После механического сверления на поверхности PCB могут оставаться медные заусенцы, частицы смолы и загрязнения. Внутри отверстий также могут образовываться остатки эпоксидной смолы, особенно при сверлении многослойных плат.

Перед металлизацией эти дефекты необходимо удалить. Если этого не сделать, последующее осаждение меди на стенках отверстий может быть нестабильным.

Поэтому подготовка отверстий после сверления включает несколько операций: удаление заусенцев, очистку поверхности, удаление смоляного налёта и подготовку диэлектрика к дальнейшей металлизации.

Что происходит с PCB после сверления

При сверлении инструмент проходит через медные слои и диэлектрик. В зависимости от конструкции платы, материала и режима сверления после операции могут появиться:

• медные заусенцы вокруг отверстий;
• остатки смолы на стенках отверстия;
• частицы материала после сверления;
• загрязнения от сверлильного инструмента;
• локально повреждённые участки меди;
• смоляной налёт на внутренних медных слоях.

Для простой двухслойной платы эти проблемы обычно легче контролировать. В многослойной PCB качество отверстий становится более критичным, поскольку внутренняя медь должна иметь надёжный контакт с последующим слоем металлизации.

Подробнее о самом процессе сверления можно прочитать в статье Сверление PCB.

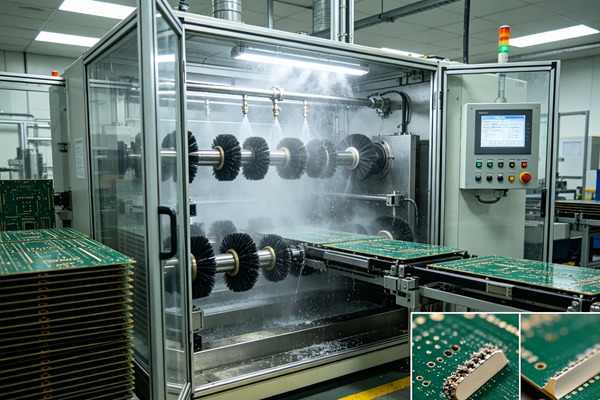

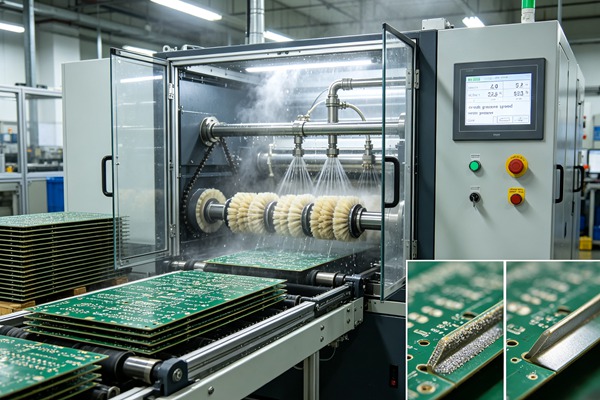

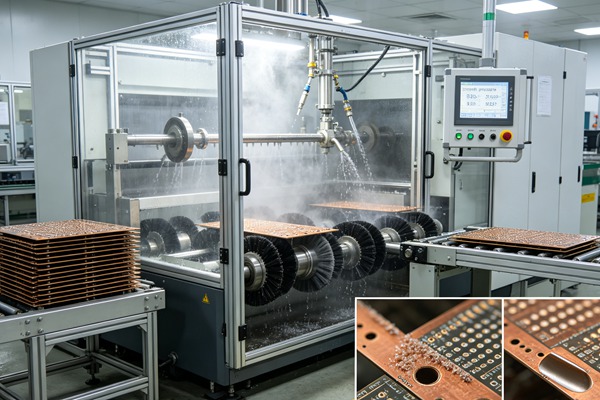

Удаление медных заусенцев

После сверления вокруг входной и выходной стороны отверстия иногда остаётся тонкий выступ меди.

Небольшие заусенцы могут мешать следующим операциям и ухудшать качество поверхности. На производстве их удаляют механической обработкой или другими предусмотренными технологическим процессом способами.

Основная задача состоит не просто в удалении выступа, а в сохранении геометрии контактной площадки.

Если обработка слишком агрессивная, можно:

• уменьшить диаметр контактной площадки;
• повредить медную поверхность;
• изменить геометрию отверстия;
• создать дополнительные загрязнения.

Поэтому режим обработки выбирается с учётом толщины меди, типа платы и конструкции отверстий.

Очистка отверстий от остатков материала

После сверления внутри отверстий остаются частицы, образующиеся при разрушении FR-4, препрега и медной фольги.

Для их удаления применяются промывка, очистка поверхности и другие технологические операции. Конкретная последовательность зависит от используемого производственного процесса.

Особенно важно удалить загрязнения из отверстий с небольшим диаметром. Даже небольшое количество остатков материала может повлиять на последующее осаждение химической меди.

После очистки поверхность должна быть достаточно чистой для следующей стадии обработки.

Что такое Desmear

Desmear — это удаление смоляного остатка со стенок отверстий после сверления.

При прохождении сверла через многослойную структуру происходит нагрев материала. Эпоксидная смола может частично размягчаться и переноситься на стенки отверстия.

В результате на поверхности внутреннего медного слоя может появиться тонкий слой смолы.

Если он остаётся между медью и последующим слоем металлизации, электрический контакт может оказаться ненадёжным.

Поэтому Desmear особенно важен для многослойных PCB и конструкций с большим количеством межслойных соединений.

Основные методы Desmear

На производстве могут применяться разные методы удаления смолы.

Химическая обработка

Химический метод позволяет воздействовать на смоляной слой и удалить его с поверхности диэлектрика и отверстий.

После обработки требуется тщательная промывка, поскольку остатки химических веществ также могут повлиять на последующие процессы.

Плазменная обработка

Плазма используется для удаления органических загрязнений и подготовки поверхности.

Этот метод особенно полезен для сложных конструкций, материалов с повышенными требованиями к чистоте и процессов, где необходимо контролируемое воздействие на диэлектрик.

Параметры плазменной обработки выбираются в зависимости от материала и толщины платы.

Комбинированная обработка

На некоторых производствах применяется комбинация механической, химической и плазменной подготовки.

Это позволяет разделить задачи:

1. удалить крупные механические загрязнения;
2. очистить поверхность;
3. удалить смоляной остаток;
4. подготовить стенки отверстий;
5. обеспечить стабильные условия для металлизации.

Почему состояние стенок отверстий имеет значение

После Desmear стенка отверстия должна иметь поверхность, пригодную для формирования последующего металлического слоя.

Особое внимание уделяется участкам, где отверстие пересекает внутренние медные слои.

Если между медью и стенкой отверстия остаётся смоляной остаток, последующее покрытие может иметь локальные дефекты.

В процессе эксплуатации такие участки становятся потенциальной зоной повышенного сопротивления или нарушения межслойного соединения.

Для многослойных плат это особенно важно, поскольку количество таких соединений может быть очень большим.

Подготовка отверстий перед металлизацией

После удаления загрязнений отверстия проходят дальнейшую подготовку перед химическим меднением.

Общая логика процесса выглядит следующим образом:

Сверление → удаление заусенцев → очистка → Desmear → промывка → подготовка поверхности → химическая металлизация.

При этом конкретная последовательность и набор операций могут отличаться в зависимости от технологии производства.

Следующий этап — формирование проводящего слоя на стенках отверстий. Подробнее о нём можно прочитать в статье Металлизация отверстий PCB.

Какие дефекты возникают при недостаточной очистке

Недостаточная подготовка отверстий может привести к нескольким типичным проблемам.

Остаток смолы на внутренней меди

Если смоляной слой полностью не удалён, поверхность внутренней меди остаётся частично изолированной.

Это особенно критично для сквозных отверстий многослойных плат.

Плохое сцепление металлизации

Загрязнённая или плохо подготовленная поверхность снижает качество сцепления последующего металлического покрытия.

В результате повышается риск локального отслаивания покрытия.

Неравномерная металлизация

Загрязнения могут препятствовать равномерному осаждению меди на отдельных участках стенки отверстия.

Электрические дефекты

Если контакт между стенкой отверстия и внутренним медным слоем сформирован неправильно, после электрического тестирования может обнаружиться разрыв цепи или нестабильный контакт.

Электрические проверки готовой платы подробно рассмотрены в статье Электрическое тестирование PCB.

Как контролируют качество после Desmear

Контроль не ограничивается визуальной проверкой внешней поверхности.

В зависимости от требований к PCB могут контролироваться:

• чистота отверстий;
• отсутствие заметных загрязнений;
• состояние медных контактных участков;
• геометрия отверстий;
• качество подготовки диэлектрика;
• равномерность последующей металлизации;
• качество межслойного соединения.

Для сложных многослойных конструкций дополнительно применяются микрошлифы и анализ поперечного сечения.

Так можно увидеть реальное состояние стенки отверстия и проверить соединение между внутренним медным слоем и металлизацией.

Как избежать проблем с отверстиями PCB

Чтобы снизить риск дефектов, важно контролировать процесс не только после сверления, но и на предыдущих этапах.

Правильно выбирать режимы сверления

Скорость вращения, подача, количество отверстий на инструмент и состояние сверла влияют на количество тепла и качество стенок.

Изношенный инструмент может увеличить количество заусенцев и смоляного остатка.

Контролировать состояние сверла

Даже правильно заданные параметры не компенсируют чрезмерный износ инструмента.

Поэтому на производстве отслеживают ресурс сверл и своевременно выполняют их замену.

Учитывать материал PCB

Разные материалы по-разному реагируют на нагрев и механическую обработку.

Для стандартного FR-4 и специальных высокочастотных или высокотемпературных материалов параметры процесса могут отличаться.

Не сокращать этап очистки

Попытка ускорить производство за счёт уменьшения времени очистки может привести к проблемам на последующей металлизации.

Особенно это заметно на платах с большим количеством межслойных соединений.

Связь подготовки отверстий с последующим меднением

Подготовка отверстий напрямую связана с качеством медного покрытия.

После Desmear поверхность должна быть достаточно чистой и активной для формирования начального проводящего слоя. Затем выполняется химическая металлизация, после которой толщина меди увеличивается последующими операциями.

Поэтому качество металлизации нельзя оценивать отдельно от предыдущих этапов.

Подробно процесс формирования медного покрытия рассмотрен в статье Меднение PCB.

Как проверить качество подготовки отверстий

На практике полезно проверять не только готовую плату, но и состояние процесса.

Для производственного контроля применяются:

1. визуальная проверка;
2. контроль размеров отверстий;
3. микрошлифы;
4. проверка поперечного сечения;
5. контроль последующей металлизации;
6. электрические испытания.

Для серийного производства важна повторяемость. Если качество подготовки отверстий меняется от панели к панели, это может указывать на нестабильность сверления, очистки или химического процесса.

Подготовка отверстий в HDI и многослойных PCB

Для HDI-плат требования становятся ещё строже.

Лазерные микроотверстия имеют небольшие размеры, поэтому загрязнение или остаток смолы занимает относительно большую часть рабочей поверхности.

При последовательном наращивании слоёв качество каждого технологического цикла влияет на следующий.

Для таких конструкций необходимо контролировать:

• диаметр микроотверстий;
• состояние стенок;
• остатки смолы;
• геометрию медных площадок;
• качество металлизации;
• совмещение последующих слоёв.

Поэтому обработка отверстий должна рассматриваться как часть всей технологической цепочки HDI, а не как отдельная операция.

Как правильно организовать процесс на производстве

Оптимальная организация процесса начинается с анализа конструкции PCB.

Перед запуском производства оцениваются:

• тип отверстий;
• диаметр и глубина;
• количество слоёв;
• материал;
• толщина меди;
• наличие HDI;
• требования к надёжности;
• требования к электрическим испытаниям.

После этого подбираются параметры сверления и последующей подготовки отверстий.

Главная цель — получить стабильную поверхность стенки до начала металлизации, а не пытаться исправить дефекты на более позднем этапе.

Заключение

Удаление заусенцев и Desmear — это не просто очистка PCB после сверления. Эти операции подготавливают поверхность отверстий к формированию надёжного проводящего соединения между слоями.

Для многослойных и HDI-плат особенно важны контроль нагрева при сверлении, состояние инструмента, удаление смоляного остатка и проверка стенок отверстий.

Чем сложнее конструкция PCB, тем меньше возможностей компенсировать ошибку на последующих этапах. Поэтому качество отверстий необходимо контролировать ещё до начала металлизации.
