8-слойная PCB плата: структура, производство и применение

8-слойные печатные платы используются в сложных электронных устройствах, где требуется высокая плотность монтажа, стабильная передача сигналов и надежное распределение питания. По сравнению с 4- и 6-слойными PCB, восьмислойная конструкция обеспечивает более эффективную защиту от электромагнитных помех и позволяет реализовывать высокоскоростные интерфейсы с контролируемым импедансом.

Такие платы широко применяются в телекоммуникационном оборудовании, серверах, промышленной автоматике, медицинской электронике и автомобильных системах.

Для менее сложных проектов могут использоваться 4-слойные PCB платы или 6-слойные PCB. Для устройств с высокой плотностью монтажа часто применяются многослойные PCB с 10 и более слоями.

Что такое 8-layer PCB

8-layer PCB — это многослойная печатная плата, состоящая из восьми медных слоев. Дополнительные внутренние слои позволяют:

• улучшить разводку сигналов;
• повысить стабильность питания;
• снизить EMI;
• реализовать сложные high-speed интерфейсы.

8-слойные платы особенно востребованы в проектах с:

• FPGA;
• процессорами высокой производительности;
• DDR памятью;
• PCIe;
• Gigabit Ethernet;
• телекоммуникационными модулями.

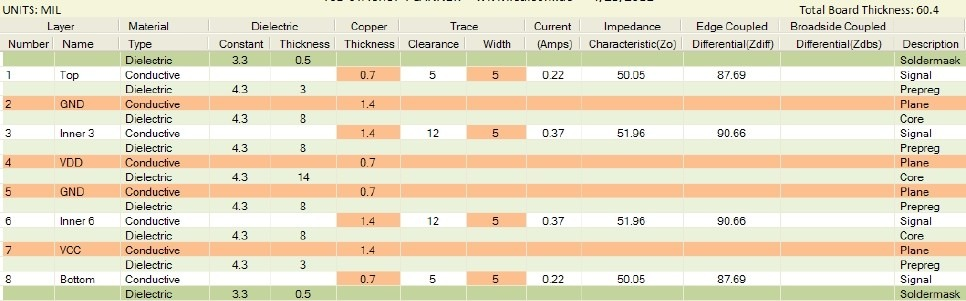

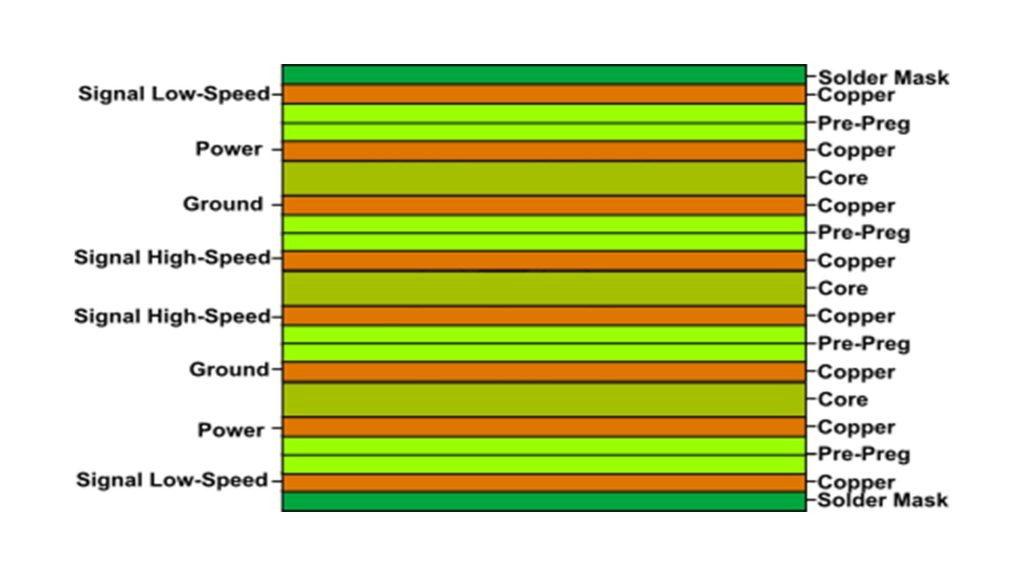

Структура слоев 8-слойной PCB

Типовой стек слоев может выглядеть следующим образом:

Типовой stackup 8-layer PCB

Слой	Назначение
L1	Signal
L2	Ground Plane
L3	Signal
L4	Power Plane
L5	Ground Plane
L6	Signal
L7	Power Plane
L8	Signal

Такая структура помогает обеспечить:

• стабильный импеданс;
• качественный возвратный ток;
• минимальные помехи;
• надежную работу высокоскоростных интерфейсов.

Конкретный stackup зависит от требований проекта и скорости сигналов.

Материалы для 8-layer PCB

FR4

Стандартный материал для большинства многослойных плат.

Преимущества:

• хорошая механическая прочность;
• стабильные характеристики;
• доступная стоимость.

High TG материалы

Используются при высоких температурах и бессвинцовой пайке.

Подходят для:

• промышленной электроники;
• автомобильных систем;
• силовых модулей.

Rogers и low-loss материалы

Применяются в RF и высокочастотных устройствах.

Используются в:

• базовых станциях;
• антеннах;
• радиочастотных модулях;
• сетевом оборудовании.

Подробнее о материалах можно узнать на странице материалы PCB

Основные параметры 8-слойных плат

Толщина платы

Наиболее распространенные варианты:

• 1.6 мм
• 2.0 мм
• 2.4 мм
• 3.2 мм

Толщина меди

Обычно используется:

• 1 oz
• 2 oz
• 3 oz

Минимальные дорожки и зазоры

Современные производства поддерживают:

• 4/4 mil
• 3/3 mil
• HDI параметры ниже 3 mil

Типы поверхностного покрытия

Чаще всего применяются:

• ENIG
• HASL
• OSP
• Immersion Silver

Преимущества 8-layer PCB

Поддержка высокоскоростных интерфейсов

8-слойные платы подходят для:

• DDR4 и DDR5;
• PCIe;
• USB 3.0;
• SATA;
• 10G Ethernet.

Более качественная EMC

Дополнительные ground plane уменьшают уровень EMI.

Высокая плотность монтажа

Позволяют размещать большое количество компонентов на ограниченной площади.

Стабильное распределение питания

Отдельные power plane уменьшают шум и просадки напряжения.

Более гибкая трассировка

Дополнительные сигнальные слои упрощают routing сложных схем.

Производство 8-layer PCB

Изготовление восьмислойных плат требует высокой точности и строгого контроля параметров.

HowTo: Как производится 8-слойная PCB плата

Подробнее о технологии можно узнать на странице производство PCB.

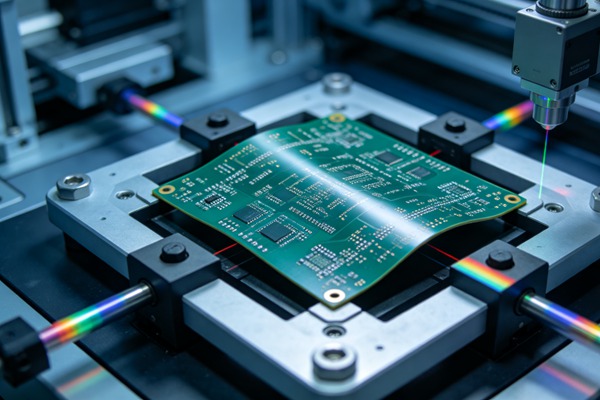

Контроль качества 8-layer PCB

AOI инспекция

Автоматически обнаруживаются:

• короткие замыкания;
• дефекты дорожек;
• обрывы цепей.

X-Ray контроль

Используется для проверки:

• BGA соединений;
• hidden vias;
• внутренней структуры.

Контроль импеданса

Особенно важен для высокоскоростных интерфейсов.

Микрошлиф

Проверяется качество металлизации отверстий и структура слоев.

Electrical Test

Все платы проходят электрическое тестирование.

Где используются 8-layer PCB

Серверное оборудование

Применяются в серверных материнских платах и сетевых системах.

Телекоммуникации

Используются в коммутаторах, маршрутизаторах и RF оборудовании.

Медицинская электроника

Подходят для диагностических систем и оборудования мониторинга.

Промышленная автоматизация

Применяются в сложных системах управления.

Автомобильная электроника

Используются в ADAS, ECU и вычислительных модулях.

Рекомендации по проектированию 8-layer PCB

Планируйте stackup на раннем этапе

Это помогает правильно настроить импеданс и EMC.

Используйте сплошные plane-слои

Ground plane должны быть максимально непрерывными.

Разделяйте силовые и чувствительные сигналы

Это уменьшает уровень помех.

Минимизируйте длину high-speed линий

Снижаются потери и отражения сигнала.

Контролируйте vias

Избыточные переходные отверстия ухудшают качество сигнала.
