12-слойная PCB плата: структура, производство и применение

12-слойные печатные платы применяются в сложных электронных системах с высокой плотностью компонентов и критическими требованиями к качеству сигнала. Такой уровень многослойности позволяет реализовать сложные high-speed интерфейсы, минимизировать EMI и обеспечить стабильное питание для чувствительных компонентов.

12-layer PCB востребованы в серверных системах, телекоммуникационном оборудовании, промышленных контроллерах, медицинских устройствах и высокопроизводительных вычислительных платформах.

Для проектов меньшей сложности используют 8-слойные PCB или 10-слойные платы. Для HDI решений с высокой плотностью монтажа применяются многослойные PCB с 14 и более слоями.

Что такое 12-layer PCB

12-layer PCB — это многослойная печатная плата, состоящая из двенадцати медных слоев. Дополнительные внутренние слои позволяют:

• повысить плотность трассировки;
• улучшить распределение питания;
• снизить уровень EMI;
• поддерживать сложные high-speed интерфейсы.

Такие платы применяются в системах с:

• FPGA и CPU высокой производительности;
• DDR4 и DDR5 памятью;
• PCIe Gen4/Gen5;
• 10G/25G Ethernet;
• RF и телекоммуникационными модулями;
• AI и edge computing системами.

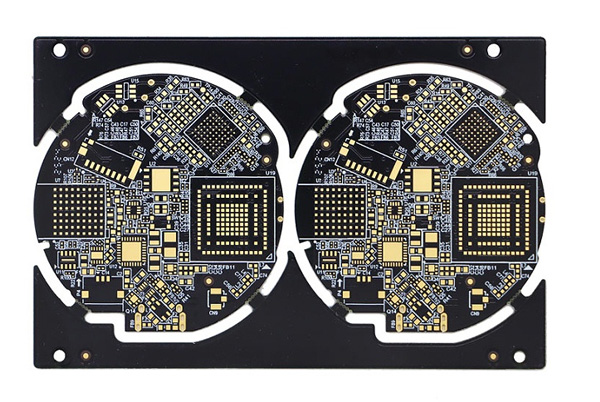

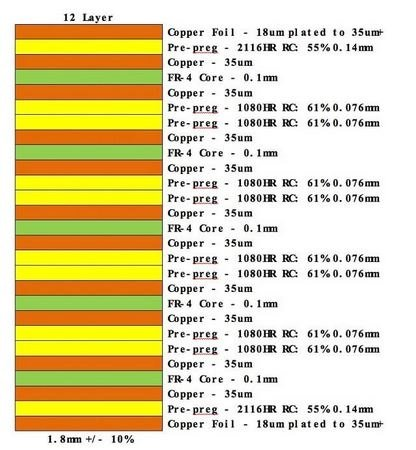

Структура слоев 12-layer PCB

Типовой стек слоев может быть следующим:

Stackup 12-layer PCB

Слой	Назначение
L1	Signal
L2	Ground Plane
L3	Signal
L4	Power Plane
L5	Signal
L6	Ground Plane
L7	Power Plane
L8	Signal
L9	Signal
L10	Ground Plane
L11	Power Plane
L12	Signal

Такой стек обеспечивает:

• стабильную передачу сигналов;
• качественный возвратный ток;
• снижение EMI;
• гибкую разводку высокоскоростных интерфейсов.

Конкретная структура stackup подбирается индивидуально под проект.

Материалы для 12-layer PCB

FR4

Стандартный материал для большинства многослойных плат.

Преимущества:

• хорошая механическая прочность;
• доступная стоимость;
• стабильные электрические характеристики.

High TG FR4

Используется для высокотемпературных и бессвинцовых решений.

Применяется в:

• промышленной электронике;
• серверных системах;
• автомобильных устройствах.

Low Loss и Rogers

Применяются для высокочастотных и высокоскоростных приложений.

Используются в:

• базовых станциях;
• антеннах;
• радиочастотных и телекоммуникационных модулях.

Подробно о материалах PCB можно узнать на странице материалы PCB.

Основные параметры 12-слойных плат

Толщина платы

Популярные варианты:

• 1.6 мм
• 2.0 мм
• 2.4 мм
• 3.0 мм

Толщина меди

Обычно применяется:

• 1 oz
• 2 oz
• 3 oz

Минимальные дорожки и зазоры

• 4/4 mil
• 3/3 mil
• HDI параметры ниже 3 mil

Поверхностное покрытие

• ENIG
• OSP
• HASL
• Immersion Silver

Преимущества 12-layer PCB

Высокая плотность трассировки

12 слоев позволяют размещать большое количество сигналов на ограниченной площади.

Отличная EMC

Дополнительные plane-слои уменьшают электромагнитные помехи.

Поддержка high-speed интерфейсов

Платы подходят для:

• DDR4/DDR5;
• PCIe Gen4/Gen5;
• USB 3.1/3.2;
• SATA;
• 10G/25G Ethernet.

Стабильное питание

Power plane обеспечивают равномерное распределение напряжения и снижение шумов.

Поддержка BGA и сложных корпусов

12 слоев позволяют легко маршрутизировать BGA и CSP компоненты.

Производство 12-layer PCB

Изготовление 12-слойных плат требует высокой точности и строгого технологического контроля.

HowTo: Как производится 12-layer PCB

Подробнее о производстве PCB: производство печатных плат

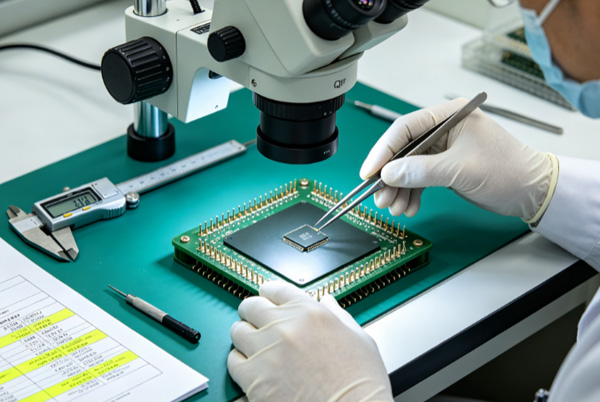

Контроль качества 12-layer PCB

AOI инспекция

Выявляет:

• короткие замыкания;
• дефекты дорожек;
• обрывы цепей.

X-Ray контроль

Проверяет:

• скрытые соединения;
• BGA и CSP пайку;
• внутренние vias.

Контроль импеданса

Необходим для high-speed линий.

Микрошлиф

Анализ качества металлизации и структуры слоев.

Electrical Test

Каждая плата проходит проверку электрических цепей.

Где применяются 12-layer PCB

Серверные и вычислительные системы

Для материнских плат и AI вычислительных модулей.

Телекоммуникационное оборудование

В коммутаторах, маршрутизаторах и базовых станциях.

Медицинская электроника

В диагностических и аналитических системах.

Промышленная автоматизация

В сложных контроллерах и системах управления.

Высокопроизводительные вычислительные платформы

Edge computing и AI hardware.

Рекомендации по проектированию 12-layer PCB

• Планируйте stackup заранее для контроля импеданса и EMC.
• Используйте непрерывные ground plane.
• Минимизируйте количество vias на high-speed линиях.
• Контролируйте длину дифференциальных пар для DDR и PCIe.
• Разделяйте аналоговые и цифровые цепи для снижения шумов.
