14-слойная PCB плата: структура, производство и применение

14-слойные печатные платы используются в высокопроизводительных электронных системах с большой плотностью компонентов и сложной архитектурой сигналов. Такой уровень многослойности обеспечивает стабильную работу высокоскоростных интерфейсов, улучшенную электромагнитную совместимость и эффективное распределение питания между компонентами.

14-layer PCB широко применяются в серверных системах, телекоммуникационном оборудовании, промышленной автоматике, вычислительных платформах, медицинской электронике и AI hardware.

Для менее сложных устройств могут использоваться 10-слойные PCB или 12-слойные платы. Для проектов с экстремальной плотностью трассировки применяются многослойные PCB с 16 и более слоями.

Что такое 14-layer PCB

14-layer PCB — это многослойная печатная плата, состоящая из четырнадцати медных слоев. Дополнительные внутренние слои позволяют:

• реализовать сложную маршрутизацию;
• обеспечить стабильное питание;
• минимизировать EMI;
• поддерживать high-speed интерфейсы;
• улучшить тепловую стабильность платы.

Такие платы востребованы в системах с:

• FPGA высокой производительности;
• серверными CPU;
• DDR5;
• PCIe Gen5;
• 25G/40G Ethernet;
• AI и edge computing устройствами.

Структура слоев 14-layer PCB

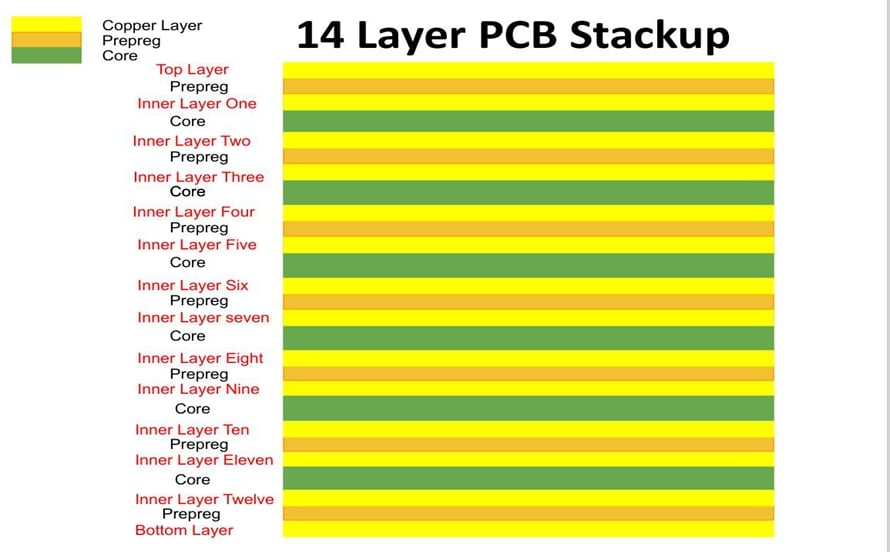

Типовой stackup может выглядеть следующим образом:

Stackup 14-layer PCB

Слой	Назначение
L1	Signal
L2	Ground Plane
L3	Signal
L4	Power Plane
L5	Signal
L6	Ground Plane
L7	Signal
L8	Signal
L9	Ground Plane
L10	Power Plane
L11	Signal
L12	Ground Plane
L13	Signal
L14	Signal

Такая структура обеспечивает:

• стабильный возвратный ток;
• снижение перекрестных помех;
• эффективное распределение питания;
• качественную работу high-speed линий.

Конкретный stackup зависит от требований к импедансу и сложности проекта.

Материалы для 14-layer PCB

FR4

Наиболее распространенный материал для многослойных PCB.

Преимущества:

• хорошая механическая стабильность;
• надежные электрические характеристики;
• доступная стоимость.

High TG FR4

Используется при повышенных температурах и высокой плотности компонентов.

Подходит для:

• серверных систем;
• промышленной электроники;
• автомобильных устройств.

Low Loss и Rogers материалы

Применяются для high-speed и RF приложений.

Используются в:

• телекоммуникационном оборудовании;
• базовых станциях;
• радиочастотных системах;
• сетевых устройствах.

Подробнее о материалах PCB: материалы PCB.

Основные параметры 14-layer PCB

Толщина платы

Популярные варианты:

• 2.0 мм
• 2.4 мм
• 3.0 мм
• 3.2 мм

Толщина меди

Чаще всего используется:

• 1 oz
• 2 oz
• 3 oz

Минимальные дорожки и зазоры

Современное производство поддерживает:

• 4/4 mil
• 3/3 mil
• HDI параметры ниже 3 mil

Поверхностное покрытие

Наиболее популярные варианты:

• ENIG
• Immersion Silver
• OSP
• HASL

Преимущества 14-layer PCB

Высокая плотность разводки

14 слоев позволяют размещать большое количество сигналов и компонентов.

Улучшенная EMC

Дополнительные ground plane уменьшают EMI и перекрестные помехи.

Поддержка high-speed интерфейсов

Подходят для:

• DDR5;
• PCIe Gen5;
• USB 3.2;
• 25G Ethernet;
• высокоскоростных вычислительных систем.

Более стабильное питание

Power plane обеспечивают минимальные потери напряжения и низкий уровень шума.

Поддержка сложных BGA компонентов

14-layer PCB упрощают routing многовыводных корпусов.

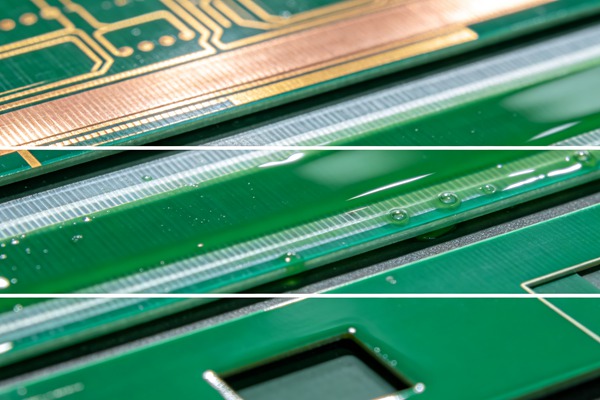

Производство 14-layer PCB

Изготовление 14-слойных плат требует высокой точности, контроля параметров и стабильного технологического процесса.

HowTo: Как производится 14-layer PCB

Контроль качества 14-layer PCB

AOI инспекция

Выявляет:

• короткие замыкания;
• дефекты дорожек;
• обрывы цепей.

X-Ray контроль

Проверяет:

• BGA соединения;
• hidden vias;
• внутреннюю структуру слоев.

Контроль импеданса

Особенно важен для DDR5 и PCIe Gen5.

Микрошлиф

Проверяется качество металлизации отверстий.

Electrical Test

Каждая плата проходит проверку цепей.

Где применяются 14-layer PCB

Серверные системы

Используются в высокопроизводительных вычислительных платформах.

Телекоммуникационное оборудование

Применяются в коммутаторах, маршрутизаторах и базовых станциях.

AI и edge computing

Подходят для систем искусственного интеллекта и обработки данных.

Медицинская электроника

Используются в диагностическом оборудовании.

Промышленная автоматизация

Применяются в сложных системах управления.

Рекомендации по проектированию 14-layer PCB

Планируйте stackup заранее

Это важно для impedance control и EMC.

Используйте непрерывные ground plane

Разрывы ухудшают возвратный ток.

Контролируйте длину дифференциальных пар

Особенно важно для PCIe и DDR5.

Минимизируйте количество vias

Избыточные vias ухудшают качество сигнала.

Разделяйте аналоговые и цифровые цепи

Это снижает уровень помех.
