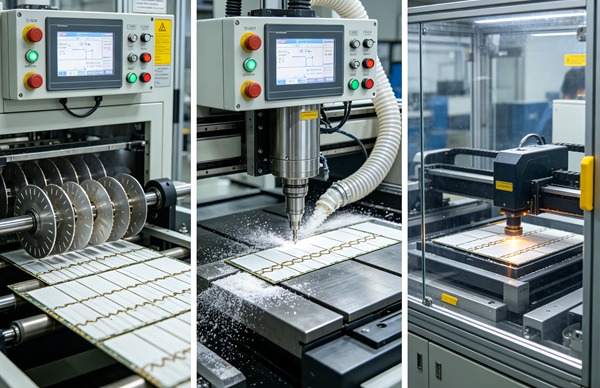

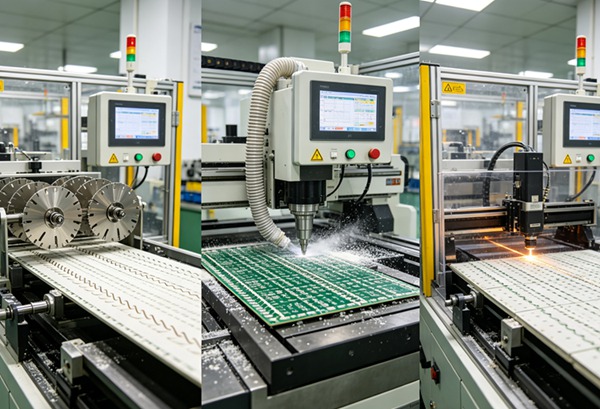

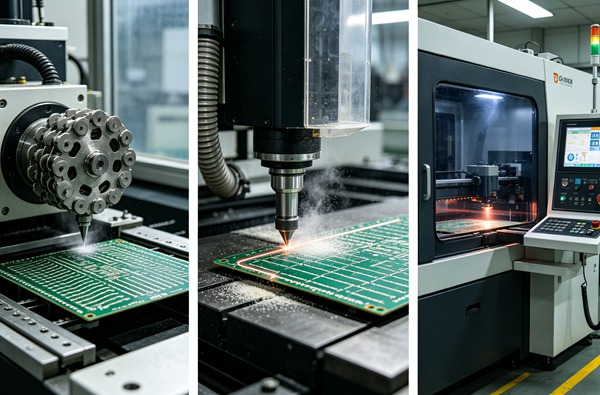

Разделение PCB после производства: V-cut, фрезеровка и другие методы

После изготовления и монтажа компонентов производственная панель должна быть разделена на отдельные печатные платы. Эта операция называется depaneling — разделение PCB.

На первый взгляд процесс кажется простым: готовую панель необходимо просто разделить по заданному контуру. На практике именно на этом этапе можно повредить компоненты, вызвать трещины в плате или создать чрезмерное механическое напряжение.

Метод разделения выбирается с учётом геометрии PCB, толщины материала, расположения компонентов, способа панелизации и требований к качеству края.

Для одних конструкций подходит V-cut, для других — CNC-фрезеровка или перфорационные перемычки.

Что такое depaneling PCB

Depaneling — это отделение отдельных PCB от производственной панели после завершения необходимых операций.

Панель может содержать несколько десятков небольших плат. Пока производство не завершено, они должны сохранять общую механическую структуру.

После изготовления или SMT-монтажа панели разделяются на отдельные изделия.

Основные методы:

• V-cut;
• CNC-фрезеровка;
• перфорационные перемычки;
• штамповка;
• комбинированные методы.

Выбор технологии зависит от конструкции конкретной PCB.

Почему нельзя использовать один метод для всех PCB

Разные платы имеют разные механические требования.

Например, простая прямоугольная PCB без сложных вырезов хорошо подходит для V-cut. Если же плата имеет криволинейный контур, паз или внутренний вырез, V-cut уже не сможет сформировать необходимую геометрию.

Дополнительно необходимо учитывать расположение компонентов.

Если корпус компонента находится слишком близко к линии разделения, механическая нагрузка при depaneling может передаться непосредственно на пайку или корпус компонента.

Поэтому способ разделения должен определяться ещё при проектировании панели.

Разделение PCB методом V-cut

V-cut представляет собой V-образную канавку, сформированную с двух сторон печатной панели.

Материал в зоне разделения становится значительно тоньше, поэтому PCB можно отделить по заранее заданной линии.

Главное преимущество V-cut — простота и высокая производительность.

Метод хорошо подходит для:

• прямоугольных PCB;
• панелей с параллельными линиями разделения;
• серийного производства;
• плат одинаковой формы.

При этом V-cut имеет ограничения по геометрии.

Он плохо подходит для:

• криволинейных контуров;
• сложных внутренних вырезов;
• плат с большим количеством нестандартных выступов.

Преимущества V-cut

Основные преимущества:

• высокая скорость разделения;
• простая конструкция панели;
• низкая механическая сложность;
• возможность автоматизации;
• небольшое количество отходов.

Однако качество края зависит от глубины канавки и стабильности процесса.

Если остаточная толщина материала выбрана неправильно, панель может быть слишком хрупкой или, наоборот, потребовать чрезмерного усилия при разделении.

Ограничения V-cut

При использовании V-cut необходимо заранее учитывать расположение меди и компонентов.

Линия V-cut проходит через всю толщину платы практически по одной прямой. Поэтому сложный контур сформировать таким способом невозможно.

Кроме того, после разделения на краю PCB может оставаться небольшая фаска.

Для некоторых корпусов и механических конструкций это не имеет значения. Для других требуется более точная обработка края.

CNC-фрезеровка при разделении PCB

CNC-фрезеровка позволяет отделить PCB по сложному контуру.

Фреза перемещается по заранее заданной траектории и удаляет материал между отдельными платами.

Метод подходит для:

• нестандартных контуров;
• круглых PCB;
• овальных плат;
• плат с пазами;
• внутренних вырезов;
• сложных панелей.

По сравнению с V-cut фрезеровка предоставляет значительно больше свободы при формировании геометрии.

Подробнее о формировании контура можно прочитать в статье Фрезеровка и профилирование PCB.

Что происходит с PCB при фрезеровке

При прохождении фрезы по заданной траектории между двумя платами удаляется узкая полоска материала.

Если PCB удерживается перемычками, после основной фрезеровки остаются небольшие участки, соединяющие платы.

Они удаляются на следующем этапе.

После этого край платы может потребовать дополнительной очистки от небольших выступов или частиц материала.

Качество результата зависит от состояния инструмента, режима обработки и стабильности фиксации панели.

Перфорационные перемычки

Другой вариант панелизации — соединение отдельных PCB небольшими перемычками с отверстиями.

Такую конструкцию часто называют mouse bites.

После производства отдельные платы отделяются механически.

Преимущество такого подхода заключается в относительно простой конструкции панели.

Но после отделения на краю PCB остаются небольшие выступы, поэтому иногда требуется дополнительная обработка.

Для изделий, которые устанавливаются в корпус с ограниченным пространством, это необходимо учитывать заранее.

Штамповка PCB

Для некоторых серийных конструкций может применяться штамповка.

При этом специальный инструмент отделяет платы по заданному контуру.

Основное преимущество — высокая производительность при больших объёмах.

Но изготовление специальной оснастки требует дополнительных затрат, поэтому такой метод обычно рассматривают для стабильного серийного производства, а не для небольших прототипных партий.

Как выбрать метод разделения

Выбор можно условно связать с геометрией PCB.

Конструкция	Предпочтительный метод
Прямоугольная PCB	V-cut
Простая панель с прямыми линиями	V-cut
Сложный контур	CNC-фрезеровка
Внутренние вырезы	CNC-фрезеровка
Панель с перемычками	Фрезеровка + перемычки
Большая серийная партия	Возможна штамповка
Нестандартная геометрия	CNC-фрезеровка

Это не универсальное правило. На практике окончательный выбор зависит также от SMT-процесса, требований к краю и конструкции изделия.

Расположение компонентов возле линии разделения

Одна из наиболее частых проблем возникает, когда компонент расположен слишком близко к линии depaneling.

При разделении панели возникает механическая нагрузка.

Она может передаваться через:

• PCB;
• паяные соединения;
• корпус компонента;
• соседние компоненты.

Особенно осторожно следует относиться к:

• керамическим компонентам;
• крупным конденсаторам;
• BGA;
• разъёмам;
• компонентам с хрупкими корпусами.

Поэтому при проектировании PCB необходимо учитывать не только электрические зазоры, но и механический процесс разделения.

Почему механическое напряжение важно для PCBA

После SMT-монтажа PCB уже содержит большое количество компонентов.

Если разделение выполняется с чрезмерным усилием, механическое напряжение может привести к микротрещинам или повреждению паяных соединений.

Проблема может не проявиться сразу после разделения.

Некоторые дефекты обнаруживаются только во время электрического или функционального тестирования.

Поэтому для сложных PCBA желательно минимизировать механическую нагрузку при depaneling.

Как подготовить панель к V-cut

Если выбран V-cut, необходимо проверить:

• прямолинейность линии разделения;
• толщину PCB;
• остаточную толщину в зоне V-cut;
• расстояние до компонентов;
• расположение медных элементов;
• направление разделения.

Важно также проверить, чтобы линия V-cut действительно соответствовала окончальному контуру платы.

Ошибка на этом этапе может привести к неправильному размеру готовой PCB.

Как подготовить панель к фрезеровке

Для CNC-разделения необходимо определить:

1. внешний контур;
2. линии фрезеровки;
3. диаметр инструмента;
4. технологические перемычки;
5. точки входа и выхода инструмента;
6. порядок обработки;
7. требования к чистоте края.

Для сложных панелей порядок прохождения фрезы может влиять на устойчивость панели во время обработки.

Поэтому технологическая программа должна учитывать не только сам контур, но и механическую стабильность массива.

Как уменьшить риск повреждения PCB

Чтобы снизить механические нагрузки, необходимо правильно сочетать панелизацию и метод разделения.

Практически полезно:

• не размещать хрупкие компоненты возле линии разделения;
• сохранять достаточную жёсткость панели;
• избегать слишком тонких перемычек;
• использовать подходящий диаметр фрезы;
• контролировать состояние инструмента;
• не применять чрезмерное усилие при ручном разделении;
• проверять край PCB после depaneling.

Особенно важен последний пункт для PCBA, поскольку механический дефект не всегда виден сразу.

Контроль после разделения

После depaneling проверяют:

• размеры PCB;
• состояние края;
• наличие сколов;
• трещины;
• остатки перемычек;
• механические повреждения;
• состояние компонентов возле линии разделения.

Если PCB имеет строгие механические допуски, размеры необходимо проверять измерительным оборудованием, а не только визуально.

После этого плата может переходить к финальной инспекции.

Подробнее о контроле готовой платы можно прочитать в статье Финальная инспекция PCB.

Depaneling после SMT-монтажа

Если PCB разделяется уже после установки компонентов, требования к процессу становятся выше.

Нельзя оценивать depaneling только по качеству механического края.

Необходимо также учитывать:

• тип компонентов;
• расстояние компонентов до края;
• расположение крупных корпусов;
• чувствительность пайки к механическому напряжению;
• необходимость последующего функционального тестирования.

Для массового производства процесс разделения желательно стабилизировать так же, как и другие операции SMT.

Влияние толщины PCB

Толщина платы влияет на механическое поведение при разделении.

Тонкая PCB может быть более гибкой, а толстая многослойная плата требует большего усилия при некоторых методах обработки.

Особое внимание необходимо уделять тонким flex и rigid-flex конструкциям. Для них стандартные методы разделения жёстких PCB могут быть неприменимы.

В таких случаях способ обработки выбирается с учётом конструкции гибкой части и допустимой механической нагрузки.

V-cut или фрезеровка: что выбрать

Если PCB имеет простой прямоугольный контур и не содержит сложных механических элементов, V-cut обычно является практичным решением.

Если форма платы нестандартная, присутствуют вырезы, пазы или криволинейные участки, CNC-фрезеровка предоставляет больше возможностей.

При этом стоимость операции не должна быть единственным критерием.

Нужно учитывать:

• точность;
• состояние края;
• скорость;
• отходы;
• нагрузку на PCBA;
• требования корпуса;
• объём производства.

Правильный метод — тот, который обеспечивает требуемую геометрию и минимизирует риск повреждения изделия.

Связь depaneling с панелизацией

Метод разделения необходимо выбирать одновременно с конструкцией панели.

Например, панель, оптимизированная исключительно по максимальному количеству PCB, может оказаться неудобной для последующей фрезеровки.

И наоборот, слишком большие расстояния между платами могут упростить механическую обработку, но увеличить расход материала.

Поэтому оптимальная панель должна учитывать весь цикл:

PCB → панелизация → производство → SMT → разделение → финальная проверка.

О панелизации подробнее рассказано в статье Панелизация PCB.

Заключение

Разделение PCB является последней механической операцией для многих производственных панелей, но её влияние на качество изделия может быть существенным.

V-cut хорошо подходит для простых прямолинейных конструкций, а CNC-фрезеровка позволяет работать со сложными контурами и внутренними вырезами. Перфорационные перемычки и штамповка применяются в зависимости от конструкции панели и объёма производства.

Для PCBA особенно важно учитывать механическое напряжение после SMT-монтажа. Поэтому depaneling должен проектироваться ещё на стадии панелизации, а не рассматриваться как отдельная операция в самом конце производства.
