Панелизация PCB: формирование производственной панели для изготовления и монтажа

При изготовлении небольших печатных плат редко бывает рационально обрабатывать каждую PCB отдельно. Несколько плат объединяют в одну производственную панель, которая проходит основные технологические операции как единый массив.

Такой подход называется панелизацией PCB.

Панелизация влияет не только на эффективность производства. От неё зависят жёсткость панели, удобство перемещения, стабильность SMT-монтажа, способ разделения готовых плат и количество отходов материала.

Поэтому производственная панель должна проектироваться с учётом всей технологической цепочки — от изготовления PCB до окончательной сборки.

Что такое панелизация PCB

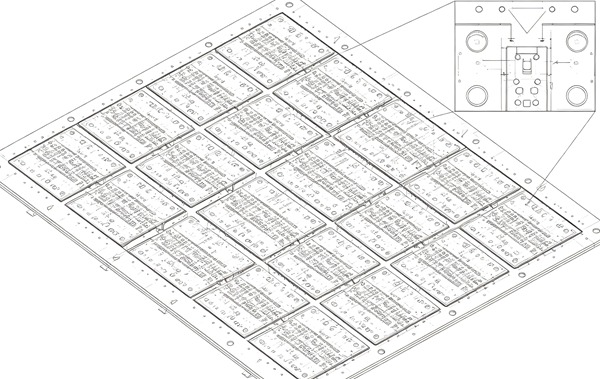

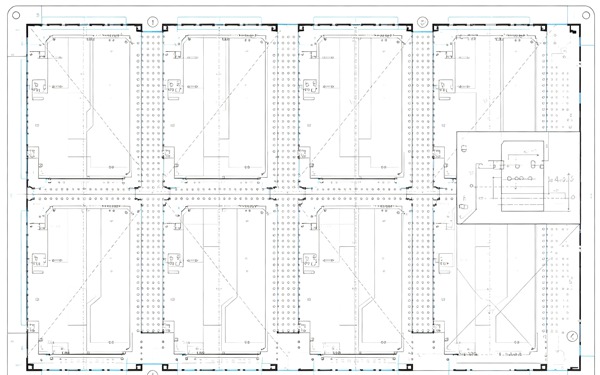

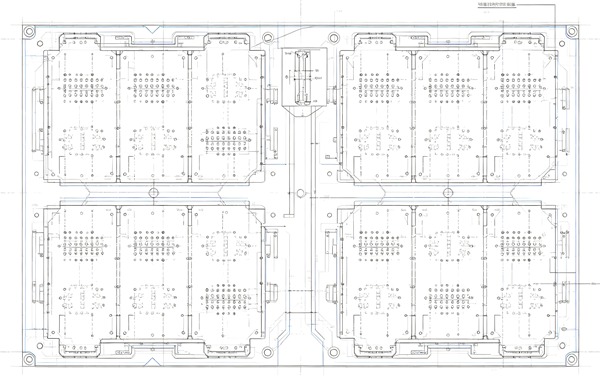

Панелизация — это размещение нескольких отдельных печатных плат на общей производственной панели.

На одной панели могут находиться:

• одинаковые PCB;
• несколько вариантов одной платы;
• платы разных размеров;
• рабочие заготовки для прототипов;
• платы, предназначенные для последующего SMT-монтажа.

Между отдельными платами оставляется технологическая зона или используются специальные перемычки.

После завершения производства панель разделяется на отдельные PCB методом фрезеровки, V-cut или другим предусмотренным способом.

Подробнее о механической обработке контура можно прочитать в статье Фрезеровка и профилирование PCB.

Зачем PCB объединяют в панель

Основная причина — повышение эффективности производственного процесса.

Если отдельная небольшая PCB занимает только часть рабочей зоны оборудования, обработка её по одной может приводить к лишним операциям загрузки, фиксации и перемещения.

При панелизации одна производственная операция позволяет одновременно обработать несколько плат.

Это особенно полезно при:

• серийном производстве;
• SMT-монтаже;
• мелких платах;
• большом количестве одинаковых PCB;
• автоматизированной установке компонентов.

Но максимальное количество плат на панели не всегда является оптимальным решением.

Как выбирается размер панели

Размер панели определяется возможностями конкретного производственного оборудования и конструкцией PCB.

При проектировании учитываются:

• рабочая зона оборудования;
• размер отдельной платы;
• количество PCB;
• направление прохождения панели;
• требования SMT-линии;
• способ разделения;
• необходимость технологических полей.

Слишком маленькая панель снижает эффективность использования оборудования.

Слишком большая может ухудшить жёсткость, усложнить транспортировку или выйти за допустимый размер оборудования.

Поэтому панелизация должна учитывать не только площадь материала, но и весь производственный маршрут.

Размещение PCB на панели

При размещении плат необходимо определить оптимальную ориентацию каждой PCB.

Если платы имеют простой прямоугольный контур, задача относительно простая.

Для сложных PCB необходимо учитывать:

• выступающие элементы;
• внутренние вырезы;
• разъёмы;
• отверстия;
• направление фрезеровки;
• расстояние между соседними платами;
• расположение компонентов после SMT-монтажа.

Иногда изменение ориентации платы на несколько градусов или изменение расстояния между заготовками позволяет значительно улучшить использование материала.

Технологические поля

Для автоматизированного производства панель может иметь технологические поля по краям.

Они обеспечивают пространство для:

• транспортировки панели;
• фиксации;
• позиционирования;
• установки реперных меток;
• работы оборудования SMT.

Технологическое поле не является частью готовой PCB и удаляется после разделения панели.

Его размеры должны быть достаточными для стабильной работы оборудования, но чрезмерное увеличение полей приводит к дополнительному расходу материала.

Реперные метки

При SMT-монтаже автоматическая система должна определить положение панели и отдельных плат.

Для этого используются специальные оптические реперные метки — fiducial marks.

Они помогают оборудованию определить:

• положение панели;
• ориентацию;
• возможное смещение;
• координатную систему для установки компонентов.

Для сложных панелей могут использоваться как общие, так и локальные реперные метки.

Их положение должно быть согласовано с конструкцией панели и требованиями оборудования для монтажа.

Перемычки между PCB

Если платы разделяются методом фрезеровки, между соседними PCB могут оставляться небольшие участки материала.

Такие участки выполняют роль механических перемычек.

Они должны быть достаточно прочными, чтобы панель не разрушилась во время:

• транспортировки;
• сверления;
• нанесения покрытий;
• SMT-монтажа;
• перемещения между операциями.

После завершения производства перемычки удаляются вместе с остатками материала по линии разделения.

Количество перемычек зависит от размера и формы платы.

Перемычки с отверстиями

В некоторых конструкциях используются перемычки с небольшими отверстиями — так называемые mouse bites.

Они позволяют удерживать платы в панели, а после разделения механически удаляются.

При этом необходимо учитывать остаточные неровности на краю PCB.

Если плата устанавливается в корпус с минимальным зазором, такие остатки могут потребовать дополнительной обработки.

Поэтому выбор между фрезеровкой без перемычек, перемычками и другими способами разделения зависит от конечного применения PCB.

Панелизация для SMT-монтажа

Для PCBA панель должна быть удобной не только для производства самой платы, но и для автоматической установки компонентов.

Автоматическая линия должна стабильно перемещать панель через оборудование.

Поэтому учитываются:

• направление транспортировки;
• технологические поля;
• ширина панели;
• реперные метки;
• положение компонентов;
• высота компонентов возле линии разделения;
• требования к фиксации.

Неправильная панелизация может привести к проблемам даже тогда, когда сама PCB полностью соответствует электрической схеме.

Почему важна жёсткость панели

Панель должна сохранять геометрию во время производства и монтажа.

Если массив слишком большой или отдельные платы соединены слишком тонкими перемычками, может возникнуть изгиб.

Для SMT-монтажа это особенно нежелательно.

Деформация панели способна повлиять на:

• нанесение паяльной пасты;
• контакт с трафаретом;
• точность установки компонентов;
• качество пайки;
• прохождение платы через транспортную систему.

Поэтому конструкция панели должна обеспечивать достаточную механическую жёсткость.

Панелизация и паяльная паста

При трафаретной печати панель должна стабильно контактировать с поверхностью трафарета.

Если отдельные PCB расположены на разных уровнях или панель имеет недостаточную жёсткость, могут появиться проблемы с нанесением пасты.

Возможны:

• недостаточный объём пасты;
• избыток пасты;
• смещение отпечатка;
• загрязнение соседних областей.

Поэтому панельную конструкцию необходимо проверять ещё до запуска SMT-производства.

Как панелизация влияет на расход материала

Панелизация напрямую влияет на коэффициент использования листа.

При правильном размещении можно уменьшить количество материала, которое остаётся между отдельными PCB.

Но экономия площади не должна достигаться за счёт чрезмерного уменьшения технологических промежутков.

Необходимо найти баланс между:

использованием материала + механической прочностью + требованиями оборудования + удобством разделения.

Для небольших PCB разница между удачной и неудачной схемой размещения может существенно повлиять на стоимость партии.

Панелизация разных PCB на одной панели

Иногда заказ требует изготовления нескольких вариантов платы одновременно.

Например, одна панель может содержать PCB разных размеров или ревизий.

Такой вариант возможен, если:

• производственный процесс одинаков;
• материалы совместимы;
• требования к обработке не конфликтуют;
• SMT-маршрут позволяет такую конфигурацию;
• разделение можно выполнить без риска повреждения плат.

При этом необходимо чётко идентифицировать каждую разновидность PCB, чтобы исключить смешивание ревизий.

Панелизация для прототипов

Для прототипов панелизация также может быть полезной.

Если количество отдельных PCB небольшое, объединение нескольких экземпляров на одной панели позволяет:

• уменьшить количество производственных операций;
• упростить обработку;
• снизить потери материала;
• получить несколько экземпляров за один цикл.

Но для прототипа не всегда нужна сложная панель.

Если PCB большая или имеет сложный контур, изготовление отдельных заготовок может оказаться более рациональным.

Как способ разделения влияет на панелизацию

Метод разделения необходимо определить заранее.

CNC-фрезеровка

Подходит для сложных контуров и внутренних вырезов.

Позволяет достаточно точно сформировать форму PCB, но требует места для прохождения инструмента и правильного расположения перемычек.

V-cut

Подходит для прямолинейных контуров.

Метод удобен для плат с простой геометрией, но имеет ограничения по форме контура.

Перфорационные перемычки

Используются для удержания PCB в панели и последующего механического разделения.

Преимущество — простота конструкции панели. Недостаток — возможность появления неровностей по краю.

Как подготовить панель к производству

Перед запуском производства необходимо проверить всю панель, а не только отдельную PCB.

Основные пункты:

1. Проверить размеры панели.
2. Проверить количество плат.
3. Проверить ориентацию каждой PCB.
4. Проверить технологические поля.
5. Проверить реперные метки.
6. Проверить перемычки.
7. Проверить расстояние между платами.
8. Проверить метод разделения.
9. Проверить расположение меди возле линии обработки.
10. Проверить совместимость с SMT-оборудованием.

Такая проверка позволяет выявить проблемы до изготовления производственной оснастки.

Типичные ошибки при панелизации

Слишком маленькое расстояние между платами

Инструмент для фрезеровки может не иметь достаточного пространства для обработки.

Недостаточная ширина технологического поля

Панель может нестабильно проходить через автоматическую линию.

Неправильное расположение fiducial

Оборудование может испытывать трудности с распознаванием координатной системы.

Слабые перемычки

Панель может деформироваться или разрушиться во время транспортировки.

Компоненты слишком близко к линии разделения

При фрезеровке или последующем разделении может возникнуть механическое повреждение компонентов.

Игнорирование направления SMT

Даже правильная с точки зрения PCB геометрия может оказаться неудобной для автоматической сборки.

Панелизация многослойных и HDI PCB

Для многослойных и HDI-плат необходимо дополнительно учитывать сложность конструкции и механическую жёсткость.

Толстая многослойная PCB может иметь другую механическую реакцию на обработку по сравнению с тонкой двухслойной платой.

При HDI-производстве также важно избегать ненужного размещения механических элементов рядом с высокоплотными областями.

Панель должна обеспечивать стабильность на протяжении всего процесса производства, включая сверление, ламинирование, нанесение покрытий и финальную механическую обработку.

Подробнее о последовательности производства можно прочитать в статье Как изготавливают печатные платы.

Контроль готовой панели

После формирования панели проверяется её соответствие производственным данным.

Контролируются:

• внешний размер;
• положение отдельных PCB;
• ширина технологических перемычек;
• положение отверстий;
• размеры вырезов;
• качество механических краёв;
• наличие повреждений.

Для панелей, предназначенных для SMT, дополнительно проверяется корректность реперных меток и технологических зон.

После разделения отдельные платы проходят стандартную финальную проверку. Подробнее о ней можно прочитать в статье Финальная инспекция PCB.

Как улучшить панелизацию PCB

Хорошая панель — это не просто максимальное количество плат на одном листе.

При оптимизации необходимо одновременно учитывать:

• загрузку материала;
• возможности оборудования;
• прочность панели;
• метод разделения;
• требования SMT;
• расположение компонентов;
• время обработки;
• количество отходов.

На практике оптимальная панель часто оказывается немного менее плотной, чем теоретически возможная максимальная загрузка.

Причина проста: несколько дополнительных миллиметров технологического пространства могут значительно упростить производство и снизить риск дефектов.

Заключение

Панелизация PCB связывает изготовление печатной платы с последующими механическими и монтажными операциями.

Правильно сформированная панель должна быть достаточно прочной для производства, удобной для транспортировки и совместимой с оборудованием SMT. При этом необходимо контролировать расход материала и возможность последующего разделения.

Особенно важно проектировать панель не отдельно от PCB, а с учётом всего производственного маршрута. Тогда механическая обработка, электрическое тестирование и SMT-монтаж могут выполняться стабильнее и с меньшим количеством дополнительных операций.
