Как изготавливают печатные платы: основные этапы производства PCB

Современные печатные платы используются практически во всех электронных устройствах — от бытовой техники до телекоммуникационного оборудования и промышленных систем управления.

Несмотря на различия в конструкции и количестве слоёв, большинство PCB проходят схожий производственный цикл. Понимание этого процесса помогает инженерам лучше учитывать ограничения производства ещё на этапе проектирования.

С чего начинается производство PCB

Процесс начинается с подготовки производственной документации.

Обычно производитель получает:

• Gerber файлы;
• данные сверления;
• stackup платы;
• требования к импедансу;
• спецификацию материалов.

Перед запуском заказа инженеры проводят проверку проекта и анализируют возможные производственные ограничения.

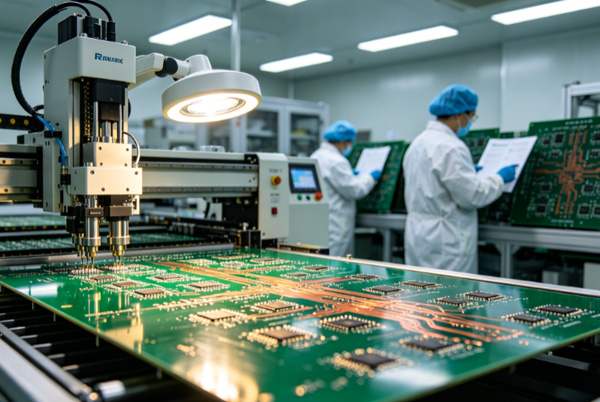

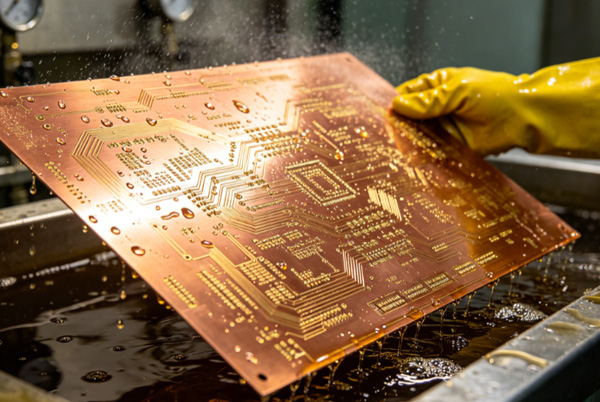

Подготовка внутренних слоёв

Для многослойных PCB сначала изготавливаются внутренние слои.

На этом этапе выполняются:

• нанесение фоторезиста;
• экспонирование;
• травление меди;
• удаление защитного слоя.

После этого формируется рисунок проводников на каждом внутреннем слое.

Подробнее о построении многослойных плат: PCB Stackup Design

Ламинирование слоёв

После подготовки внутренних слоёв они соединяются в единую структуру.

Для этого используются:

• core материалы;
• prepreg;
• высокая температура;
• давление.

В результате получается многослойная заготовка, готовая к дальнейшей обработке.

Сверление отверстий

Следующим этапом является сверление.

В зависимости от конструкции применяются:

Механическое сверление

Используется для большинства стандартных отверстий.

Лазерное сверление

Применяется при производстве HDI PCB и microvia.

Современные PCB factory способны обеспечивать высокую точность даже для сложных конструкций.

Металлизация отверстий

После сверления стенки отверстий покрываются медью.

Этот процесс позволяет сформировать электрическое соединение между слоями платы.

Качество металлизации напрямую влияет на надёжность готовой PCB.

Формирование внешних слоёв

Далее выполняется изготовление верхнего и нижнего медных слоёв.

На этом этапе формируются:

• дорожки;
• контактные площадки;
• силовые области;
• сигнальные цепи.

Ширина дорожек и зазоры определяются требованиями проекта и возможностями производства.

Нанесение паяльной маски

Паяльная маска выполняет несколько функций:

• защищает медь от окисления;
• предотвращает короткие замыкания;
• повышает надёжность платы.

Наиболее распространённым цветом остаётся зелёный, хотя также используются:

• чёрный;
• синий;
• красный;
• белый;
• жёлтый.

Шелкография и маркировка

После нанесения паяльной маски на поверхность платы добавляются:

• обозначения компонентов;
• логотипы;
• технологическая маркировка;
• серийные номера.

Это облегчает последующую сборку и обслуживание изделий.

Финишное покрытие

Для защиты контактных площадок используются различные типы покрытий.

Наиболее распространены:

• HASL;
• Lead-Free HASL;
• ENIG;
• OSP;
• Immersion Tin.

Выбор покрытия зависит от требований к пайке и условий эксплуатации.

Подробнее о выборе материалов: Материалы PCB

Контроль качества

Перед отправкой платы проходят несколько этапов проверки.

Обычно используются:

• AOI;
• электрическое тестирование;
• X-ray инспекция;
• визуальный контроль.

Современные методы позволяют обнаруживать дефекты ещё до сборки изделия.

Подробнее: Контроль качества PCB

How to упростить производство PCB

Компании, такие как TOPFAST, участвуют в проекте уже на этапе подготовки документации, что позволяет повысить технологичность конструкции и упростить последующее серийное производство.

Заключение

Изготовление печатных плат представляет собой сложный многоэтапный процесс, в котором каждая операция влияет на качество конечного изделия.

Понимание основных этапов производства помогает инженерам принимать более эффективные решения при разработке новых устройств и снижать риски при переходе к серийному выпуску.
