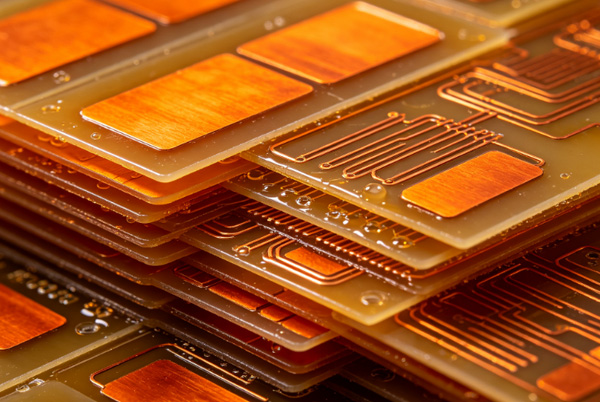

Ламинирование PCB: как формируются многослойные печатные платы

Изготовление многослойной печатной платы невозможно представить без процесса ламинирования. Именно на этом этапе отдельные внутренние слои объединяются в единую конструкцию, которая затем проходит дальнейшую обработку.

Качество прессования влияет не только на механическую прочность платы, но и на стабильность её электрических характеристик. Ошибки, допущенные во время ламинирования, практически невозможно исправить на последующих этапах производства.

Для чего выполняется ламинирование

В многослойной PCB каждый внутренний слой изготавливается отдельно.

После завершения травления проводников их необходимо соединить между собой с помощью диэлектрических материалов и медной фольги.

В результате формируется единая заготовка, готовая к сверлению, металлизации отверстий и дальнейшей обработке.

Какие материалы используются

Для изготовления многослойных плат применяются несколько основных материалов.

Core

Core представляет собой жёсткую основу с медной фольгой с одной или двух сторон. Он образует внутренние слои будущей платы.

Prepreg

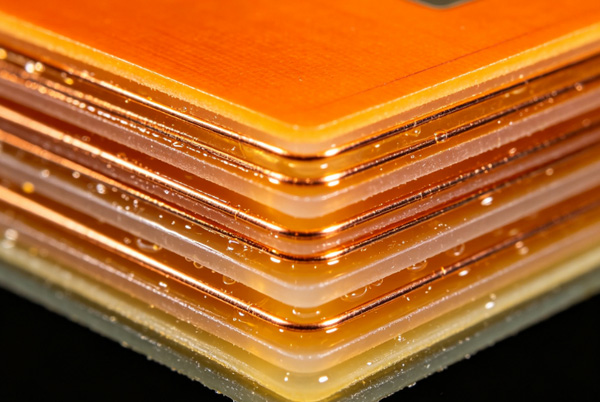

Prepreg — это стеклоткань, пропитанная специальной смолой.

Во время прессования смола размягчается, заполняет свободное пространство между слоями и после охлаждения образует прочное соединение.

Именно свойства препрега во многом определяют механическую прочность конструкции.

Как проходит процесс ламинирования

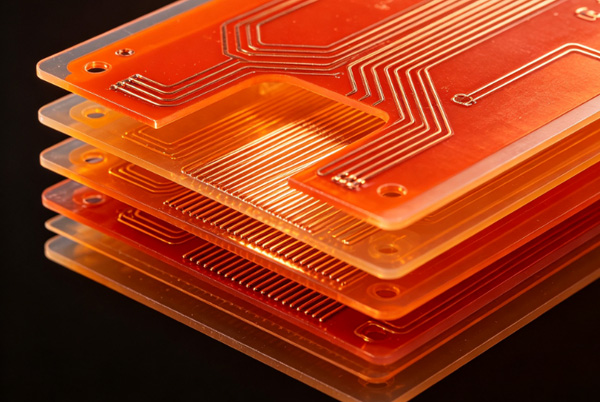

После подготовки внутренних слоёв они собираются в пакет согласно проектному stackup.

Далее выполняются несколько операций.

Совмещение слоёв

Перед прессованием важно обеспечить точное совпадение всех внутренних проводников и технологических отверстий.

Даже небольшое смещение может привести к браку.

Прессование

Под действием температуры и давления слои соединяются между собой.

Продолжительность процесса и режимы прессования зависят от используемых материалов и конструкции платы.

Охлаждение

После завершения прессования заготовка постепенно охлаждается.

Это необходимо для стабилизации структуры материала и снижения внутренних напряжений.

Какие проблемы могут возникнуть

При нарушении технологических параметров возможны различные дефекты.

Наиболее распространённые из них:

• расслоение конструкции;
• образование пустот между слоями;
• смещение внутренних слоёв;
• изменение толщины платы;
• внутренние напряжения материала.

Подобные проблемы особенно критичны для многослойных и высокоскоростных PCB.

Как контролируется качество ламинирования

После прессования выполняются различные виды проверки.

В зависимости от проекта могут использоваться:

• рентгеновская инспекция;
• микрошлифы;
• измерение толщины платы;
• электрическое тестирование;
• финальный контроль.

Подробнее:

Рентгеновский контроль PCB

Электрическое тестирование PCB

Финальный контроль PCB

Почему ламинирование особенно важно для многослойных PCB

По мере увеличения количества слоёв конструкция становится более сложной.

Для плат с высокой плотностью монтажа требуется особенно точное соблюдение температурного режима, давления и времени прессования.

Даже небольшие отклонения могут повлиять на импеданс, геометрию внутренних слоёв и долговечность изделия.

Подробнее о предыдущих этапах производства:

Сверление PCB

Металлизация отверстий PCB

Заключение

Ламинирование относится к наиболее ответственным операциям при производстве многослойных печатных плат. Именно на этом этапе формируется основа всей конструкции, от которой зависят механическая прочность, стабильность размеров и надёжность межслойных соединений.

Современные производители, включая TOPFAST, используют автоматизированные прессовые линии и тщательно контролируют параметры ламинирования, что позволяет обеспечивать стабильное качество как стандартных, так и сложных многослойных PCB.
