Паяльная маска PCB: процесс нанесения и требования к качеству

Паяльная маска является одним из основных защитных слоёв печатной платы. Она закрывает участки меди, которые не должны участвовать в пайке, оставляя открытыми контактные площадки и другие необходимые области.

На первый взгляд процесс кажется простым, однако качество покрытия зависит от подготовки поверхности, толщины слоя, экспонирования и последующего отверждения.

Для многослойных, HDI и других плат с высокой плотностью проводников требования к паяльной маске становятся ещё строже.

Зачем нужна паяльная маска

Основная задача покрытия — защитить медные участки PCB от внешнего воздействия.

Паяльная маска помогает:

• предотвратить окисление меди;
• снизить вероятность коротких замыканий;
• защитить проводники от загрязнений;
• ограничить растекание припоя;
• повысить электрическую и механическую надёжность платы.

При этом контактные площадки компонентов остаются открытыми для последующей пайки.

Как подготавливается поверхность PCB

Перед нанесением покрытия поверхность должна быть очищена от загрязнений и остатков технологических материалов.

Это важный этап, поскольку загрязнение может ухудшить адгезию маски и привести к её отслаиванию.

Качество поверхности также зависит от состояния медного рисунка после предыдущих операций производства.

Подробнее о производственном цикле: Как изготавливают печатные платы

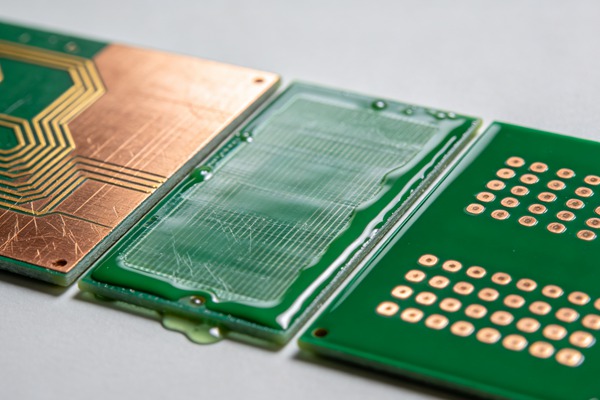

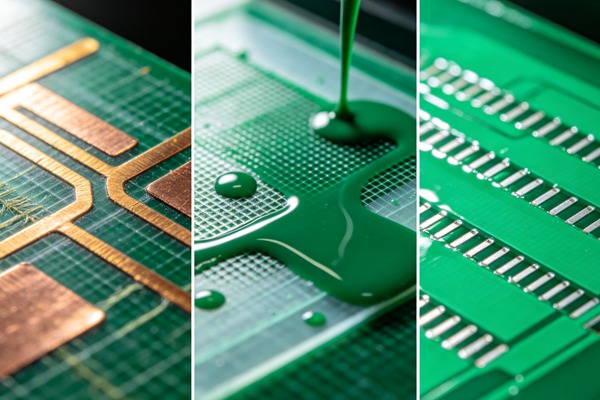

Как наносится паяльная маска

В зависимости от технологии производства используются различные способы нанесения.

Наиболее распространённый вариант — нанесение жидкого фоточувствительного материала.

После нанесения формируется равномерный слой покрытия, который затем подвергается предварительной сушке.

Экспонирование и формирование рисунка

После нанесения материала необходимо открыть участки, предназначенные для пайки.

Для этого используется фотошаблон или цифровая система экспонирования.

Участки, которые должны остаться закрытыми, сохраняют защитное покрытие. Контактные площадки и другие предусмотренные проектом области открываются.

Точность этого этапа особенно важна для плат с мелким шагом компонентов.

Отверждение покрытия

После формирования рисунка паяльная маска подвергается окончательному отверждению.

В процессе материал приобретает необходимые механические и электрические свойства.

Режим обработки зависит от конкретного материала и технологического процесса производителя.

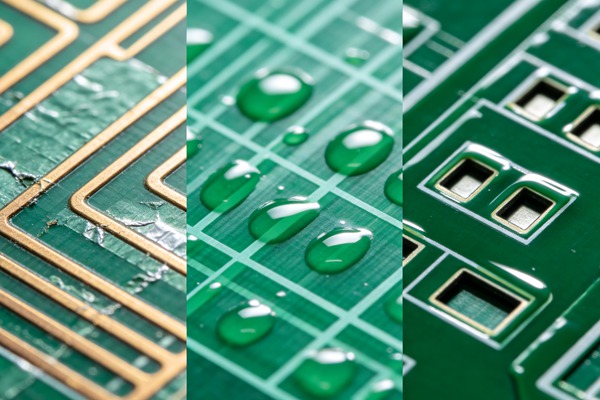

Какие дефекты встречаются чаще всего

Проблемы с паяльной маской могут возникнуть на разных этапах производства.

Смещение маски

Если рисунок покрытия смещён относительно медных площадок, это может уменьшить расстояние между открытыми участками.

Отслоение

Недостаточная адгезия приводит к отслаиванию покрытия во время дальнейшей обработки или эксплуатации.

Неполное покрытие

Открытые участки меди, которые не предусмотрены конструкцией, могут повысить риск окисления и других проблем.

Загрязнения и включения

Посторонние частицы ухудшают внешний вид и могут влиять на качество покрытия.

Недостаточная толщина

Слишком тонкий слой может не обеспечивать необходимую защиту проводников.

Как контролируется качество паяльной маски

Контроль выполняется как визуально, так и с помощью измерительных методов.

Проверяются:

• равномерность покрытия;
• отсутствие пузырей и трещин;
• положение открытых площадок;
• адгезия;
• толщина покрытия;
• соответствие проектной документации.

На более поздних этапах часть возможных дефектов также может быть обнаружена при автоматической оптической инспекции.

Подробнее: AOI контроль PCB

Как паяльная маска влияет на производство

Покрытие должно учитывать не только защиту меди, но и последующую сборку компонентов.

Например, при монтаже компонентов с небольшим шагом слишком большое смещение маски может уменьшить доступную площадь контактной площадки.

Поэтому конструкцию покрытия необходимо учитывать ещё при подготовке PCB к производству.

Для сложных проектов проверка производственных ограничений до запуска заказа позволяет избежать подобных проблем.

Паяльная маска для многослойных и HDI PCB

Увеличение плотности проводников уменьшает технологический запас между соседними элементами.

Поэтому для HDI и других сложных конструкций важны:

• точность совмещения;
• стабильность толщины покрытия;
• качество экспонирования;
• состояние поверхности меди;
• повторяемость процесса.

Эти параметры должны контролироваться на производстве, а не только проверяться после изготовления готовой платы.

How to избежать проблем с паяльной маской

Проверить конструкцию до производства

Необходимо убедиться, что размеры контактных площадок и зазоры соответствуют выбранной технологии изготовления.

Учитывать возможности конкретного завода

Технологические возможности разных производств отличаются. Поэтому параметры покрытия лучше согласовать до запуска заказа.

Контролировать качество поверхности

Плохая подготовка меди может привести к проблемам с адгезией.

Проверять готовую плату

Визуальный и автоматизированный контроль помогает выявить смещение, повреждения и другие дефекты покрытия.

Паяльная маска и надёжность готовой PCB

Защитное покрытие является частью общей конструкции печатной платы. Его качество нельзя рассматривать отдельно от других производственных операций.

Надёжность готовой PCB зависит от сочетания материалов, конструкции, точности изготовления и контроля на разных этапах.

Подробнее о системе контроля: Контроль качества PCB

Заключение

Паяльная маска выполняет гораздо больше функций, чем просто придаёт PCB привычный цвет. Она защищает проводники, помогает предотвратить короткие замыкания и создаёт необходимые условия для последующей сборки.

Качество покрытия зависит от нескольких последовательных операций — от подготовки поверхности до экспонирования и окончательного отверждения.

Для сложных PCB особенно важны точность совмещения и стабильность технологического процесса. Поэтому производитель должен контролировать паяльную маску на протяжении всего производственного цикла.
