Шелкография PCB: нанесение маркировки на печатные платы

22 августа 2026 года 06:20:00

Маркировка на печатной плате часто воспринимается как второстепенный элемент. Однако без неё усложняются монтаж компонентов, контроль сборки, ремонт и обслуживание готового оборудования.

Шелкография используется для нанесения позиционных обозначений, полярности, технических надписей и другой информации, необходимой при работе с PCB. На серийном производстве качество маркировки имеет практическое значение: плохо читаемые или смещённые обозначения могут привести к ошибкам во время сборки.

Шелкография PCB

Для чего нужна шелкография на PCB

На поверхность платы могут наноситься:

Основная задача шелкографии — сделать необходимую информацию доступной непосредственно на плате.

При подготовке данных важно учитывать расположение компонентов и свободное пространство на поверхности PCB.

На каком этапе наносится маркировка

Шелкография обычно наносится после формирования защитного покрытия и подготовки поверхности платы.

Порядок отдельных операций может зависеть от используемой технологии и требований производства.

В общем цикле изготовления этому этапу предшествуют основные операции формирования платы.

Подробнее:

Как изготавливают печатные платы

Паяльная маска PCB

Какие способы нанесения используются

Выбор технологии зависит от объёма заказа, требуемой точности и конструкции платы.

Трафаретная печать

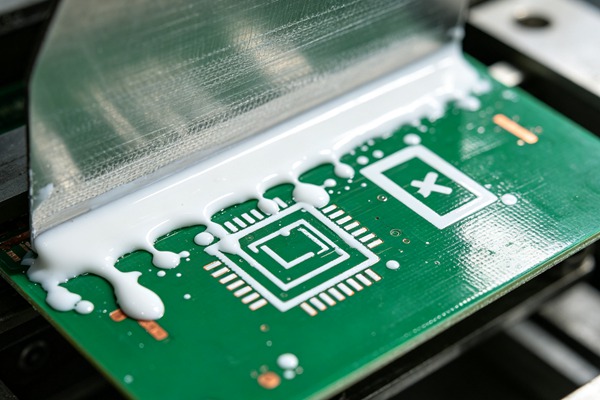

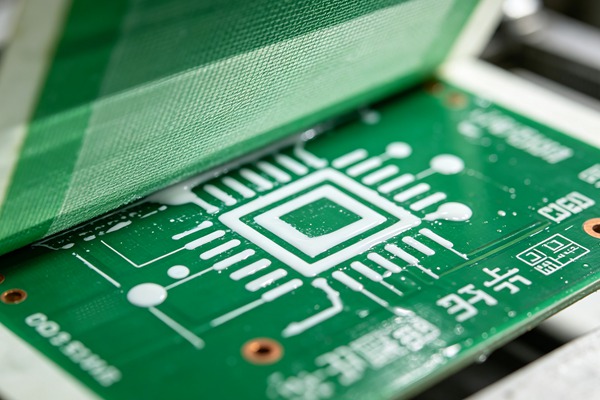

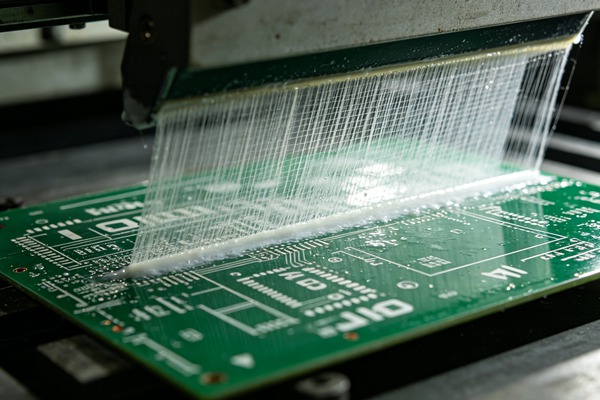

Краска наносится через подготовленный трафарет.

Этот способ широко применяется в серийном производстве и подходит для нанесения большого количества одинаковых изображений.

Цифровая печать

Информация наносится непосредственно по цифровым данным.

Метод удобен для прототипов и проектов, где конструкция часто изменяется.

Струйная маркировка

В некоторых производственных процессах используются системы промышленной струйной печати.

Они позволяют наносить отдельные обозначения и идентификационные данные без изготовления дополнительного трафарета.

Шелкография PCB

Какие ошибки встречаются при нанесении

Проблемы с шелкографией редко влияют на электрическую работу самой платы, но могут создать сложности на этапе сборки.

Смещение обозначений

Маркировка может перекрывать контактные площадки или располагаться слишком близко к компонентам.

Нечитаемый текст

Слишком маленький шрифт, тонкие линии или недостаточный контраст могут сделать информацию практически бесполезной.

Неправильное обозначение полярности

Это одна из наиболее серьёзных ошибок, поскольку она может привести к неправильной установке компонента.

Перекрытие элементов

Передача шелкографии на контактные площадки или открытые участки может создать проблемы при монтаже.

Как подготовить маркировку до запуска производства

Хороший результат во многом зависит от подготовки данных.

Перед передачей Gerber-файлов стоит проверить:

Это особенно полезно при первом запуске нового проекта.

How to сделать маркировку PCB читаемой

Не уменьшайте текст без необходимости

Очень мелкие символы могут быть плохо различимы после нанесения.

Оставляйте свободное пространство

Маркировка не должна закрывать контактные площадки или попадать под устанавливаемые компоненты.

Проверяйте обозначения полярности

Перед производством стоит отдельно проверить маркировку диодов, конденсаторов, разъёмов и других полярных компонентов.

Сверяйте маркировку с документацией

Обозначения на PCB должны соответствовать схеме и сборочным данным.

Как проверяется качество шелкографии

После нанесения контролируются:

Шелкография также входит в перечень параметров, проверяемых перед отправкой готовой продукции.

Подробнее:

Финальный контроль PCB

Для общего понимания системы контроля качества можно обратиться к статье:

Контроль качества PCB

Шелкография PCB

Влияет ли цвет маркировки на производство

Наиболее распространённым вариантом является белая маркировка на цветной паяльной маске, поскольку она обеспечивает хороший контраст.

В отдельных проектах могут использоваться другие сочетания. При этом важнее не сам цвет, а достаточная читаемость и устойчивость маркировки после производственных операций.

Выбор защитного покрытия и состояние поверхности также учитываются при планировании технологического процесса.

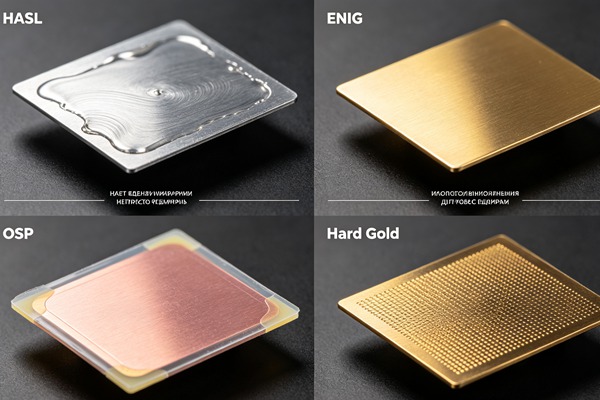

Подробнее: Финишное покрытие PCB

Заключение

Шелкография не влияет напрямую на проводимость PCB, но играет важную роль при сборке, проверке и обслуживании электронного изделия.

Чёткая и правильно расположенная маркировка помогает снизить вероятность ошибок при монтаже и упрощает работу с платой в дальнейшем. Поэтому требования к шелкографии лучше учитывать ещё на этапе подготовки производственных данных.

FAQ

  1. Для чего нужна шелкография на PCB?

    Она используется для нанесения обозначений компонентов, полярности, номеров контактов и другой технической информации.

  2. Может ли шелкография закрывать контактные площадки?

    Не рекомендуется. Маркировка должна размещаться так, чтобы не мешать пайке и монтажу компонентов.

  3. Какой цвет шелкографии используется чаще всего?

    Чаще всего применяется белая маркировка, особенно на зелёной паяльной маске.

  4. Что делать, если текст на PCB слишком маленький?

    Необходимо учитывать минимальные возможности выбранного производства и при необходимости увеличить размер символов.

  5. Проверяется ли шелкография перед отправкой PCB?

    Да. Читаемость, расположение и соответствие производственным данным обычно проверяются в рамках финального контроля.
