Финишное покрытие PCB: виды поверхностной обработки печатных плат

После формирования медного рисунка поверхность контактных площадок необходимо защитить от окисления и других внешних воздействий.

Для этого применяется финишное покрытие. Оно наносится не на всю поверхность платы, а прежде всего на открытые участки меди, которые должны обеспечивать надёжный электрический контакт и последующую пайку.

Выбор покрытия зависит от конструкции платы, способа монтажа, требований к сроку хранения и условиям эксплуатации.

Зачем нужна поверхностная обработка

Медь обладает хорошей электропроводностью, но её поверхность постепенно окисляется на воздухе.

Оксидный слой может ухудшить качество пайки и контакт между платой и компонентами.

Финишное покрытие решает сразу несколько задач:

• защищает открытые участки меди;
• сохраняет паяемость;
• улучшает стабильность контактных площадок;
• увеличивает срок хранения готовых PCB;
• обеспечивает необходимые характеристики поверхности.

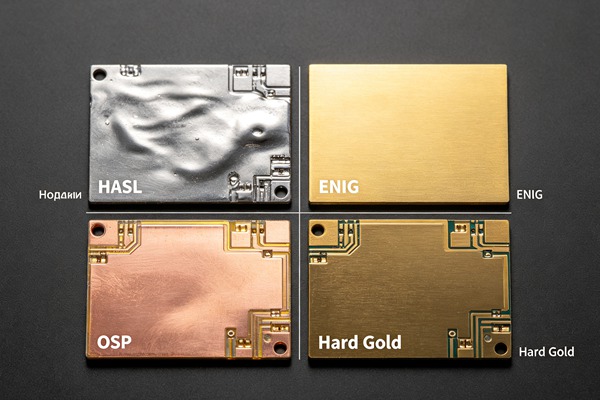

Какие варианты используются чаще всего

На практике производители предлагают несколько типов обработки.

Наиболее распространены:

• HASL;
• бессвинцовый HASL;
• ENIG;
• OSP;
• иммерсионное олово;
• иммерсионное серебро.

Каждый вариант имеет свои особенности и подходит для определённых конструкций.

HASL

HASL предусматривает нанесение слоя припоя на открытые медные поверхности с последующим удалением его излишков.

Метод хорошо известен и широко применяется при производстве стандартных печатных плат.

К преимуществам относятся:

• относительно невысокая стоимость;
• хорошая паяемость;
• широкое применение в обычных PCB.

Однако поверхность после HASL может быть менее ровной, чем после химических покрытий.

Поэтому для очень мелкого шага компонентов этот вариант подходит не всегда.

Бессвинцовый HASL

Бессвинцовый вариант используется в проектах, где необходимо соблюдать требования по ограничению содержания свинца.

По принципу обработки он похож на обычный HASL, но используются бессвинцовые сплавы.

При выборе такого покрытия необходимо учитывать рабочие температуры и требования конкретного производственного процесса.

ENIG

ENIG представляет собой комбинацию никелевого слоя и тонкого слоя золота.

Главное преимущество такого покрытия — достаточно ровная поверхность.

Поэтому ENIG часто выбирают для:

• BGA;
• компонентов с малым шагом;
• HDI PCB;
• сложных многослойных плат.

Ровность поверхности особенно важна при автоматизированной сборке.

OSP

OSP представляет собой органическое защитное покрытие меди.

Оно позволяет сохранить паяемость открытых медных площадок без нанесения металлического слоя.

К преимуществам относятся:

• ровная поверхность;
• небольшая толщина покрытия;
• отсутствие дополнительного металлического слоя.

При этом OSP более чувствителен к условиям хранения и количеству последующих термических циклов.

Иммерсионное олово

При данном способе на медной поверхности формируется тонкий слой олова.

Покрытие обеспечивает ровную поверхность и может использоваться в конструкциях, где требуется хорошая паяемость.

Однако при выборе технологии необходимо учитывать требования к хранению и последующей обработке.

Иммерсионное серебро

Этот вариант предусматривает нанесение тонкого слоя серебра на открытую медь.

Он обеспечивает хорошую поверхность для пайки и может применяться в различных электронных устройствах.

Как и другие химические покрытия, иммерсионное серебро требует правильного хранения готовых плат.

Как выбрать подходящее покрытие

Выбор нельзя делать только по стоимости.

Необходимо учитывать:

Тип компонентов

Для BGA и компонентов с мелким шагом часто требуется более ровная поверхность.

Способ пайки

Покрытие должно соответствовать используемому процессу сборки.

Срок хранения

Разные покрытия по-разному реагируют на условия хранения и воздействие окружающей среды.

Требования проекта

Для автомобильной, промышленной и другой ответственной электроники требования могут быть выше, чем для стандартных изделий.

Как финишное покрытие связано с качеством PCB

Поверхностная обработка является только одной частью производственного процесса.

До её нанесения плата проходит множество операций, включая сверление, формирование проводников, металлизацию и нанесение защитного покрытия.

Подробнее: Металлизация отверстий PCB

Паяльная маска PCB

Как контролируется поверхность платы

После нанесения покрытия проверяются:

• равномерность слоя;
• состояние контактных площадок;
• наличие загрязнений;
• внешний вид;
• соответствие требованиям проекта.

Для некоторых проектов дополнительно контролируются толщина покрытия и другие параметры.

Финальная проверка является частью общей системы контроля качества: Финальный контроль PCB

How to выбрать покрытие PCB для проекта

Определите требования к пайке

Если используются компоненты с малым шагом, необходимо учитывать ровность контактных площадок.

Учитывайте условия эксплуатации

Для оборудования, работающего при повышенной температуре или влажности, выбор покрытия должен соответствовать условиям эксплуатации.

Определите требования к сроку хранения

Если платы будут храниться длительное время, необходимо заранее оценить устойчивость выбранного покрытия.

Согласуйте технологию с производителем

Производитель может подтвердить совместимость выбранного покрытия с конкретной конструкцией PCB и процессом сборки.

Заключение

Финишное покрытие влияет не только на внешний вид печатной платы. Оно защищает контактные площадки, сохраняет паяемость и влияет на дальнейшую сборку электронного изделия.

HASL остаётся практичным решением для многих стандартных PCB, тогда как ENIG и другие ровные покрытия чаще применяются в конструкциях с высокой плотностью монтажа.

Правильный выбор зависит от компонентов, технологии пайки, условий эксплуатации и требований конкретного проекта.
