AOI контроль PCB: как работает автоматическая оптическая инспекция

Современное производство печатных плат невозможно представить без автоматизированных методов контроля качества. Одним из наиболее распространённых решений является AOI (Automatic Optical Inspection).

Технология позволяет обнаруживать дефекты на ранних этапах производства и снижать вероятность попадания бракованных изделий к заказчику.

Сегодня AOI применяется практически на всех современных PCB заводах.

Что такое AOI

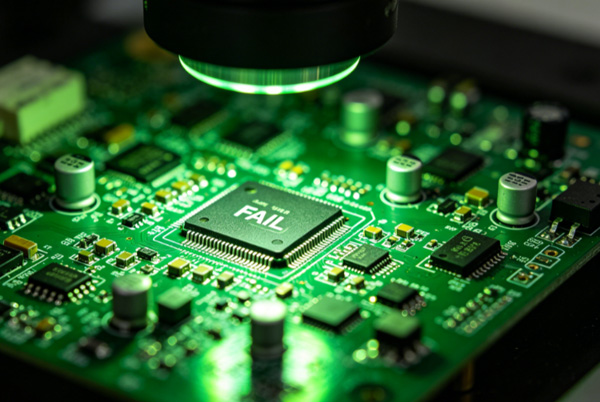

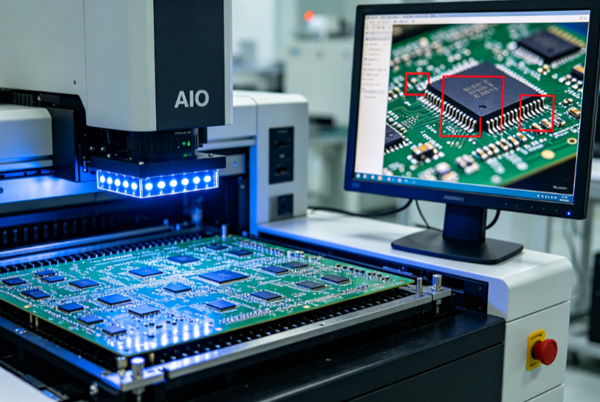

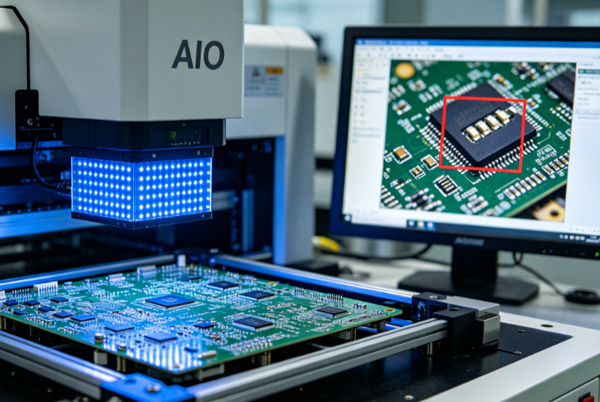

AOI представляет собой систему автоматической оптической инспекции, использующую камеры высокого разрешения и специализированное программное обеспечение.

Во время проверки система сравнивает фактическое изображение платы с эталонными данными и выявляет возможные отклонения.

Этот метод позволяет значительно сократить влияние человеческого фактора и повысить стабильность качества продукции.

Почему AOI применяется в производстве PCB

По мере увеличения плотности монтажа и уменьшения размеров дорожек визуальный контроль становится менее эффективным.

AOI позволяет:

• обнаруживать дефекты на ранних стадиях;
• уменьшать количество брака;
• повышать повторяемость производства;
• сокращать затраты на исправление ошибок;
• повышать надёжность готовой продукции.

Какие дефекты обнаруживает AOI

Автоматическая оптическая инспекция позволяет выявлять различные отклонения.

Наиболее распространённые:

Обрыв дорожек

Даже небольшой разрыв проводника может привести к неработоспособности платы.

Короткие замыкания

Избыточная медь или недостаточный зазор между дорожками способны вызвать короткое замыкание.

Смещение рисунка

Нарушение совмещения слоёв может привести к ухудшению характеристик изделия.

Повреждение контактных площадок

Подобные дефекты могут вызвать проблемы при последующей сборке.

Недостатки паяльной маски

AOI позволяет обнаруживать:

• смещение маски;
• загрязнения;
• неполное покрытие.

На каком этапе выполняется AOI

В зависимости от технологии производства автоматическая инспекция может проводиться несколько раз.

Обычно проверка выполняется:

• после травления внутренних слоёв;
• после формирования внешних слоёв;
• после нанесения паяльной маски;
• после сборки PCBA.

Несколько этапов контроля позволяют повысить вероятность обнаружения дефектов до завершения производства.

AOI и другие методы контроля качества

AOI не заменяет остальные методы проверки, а дополняет их.

Современные PCB factory также используют:

• электрическое тестирование;
• X-ray инспекцию;
• визуальный контроль;
• функциональные испытания.

Подробнее о комплексной системе контроля качества: Контроль качества PCB

Ограничения AOI

Несмотря на высокую эффективность, технология имеет определённые ограничения.

Например, AOI не всегда позволяет обнаружить:

• внутренние дефекты многослойной платы;
• проблемы металлизации отверстий;
• скрытые соединения BGA.

В таких случаях дополнительно применяется X-ray инспекция.

How to повысить эффективность AOI контроля

Использовать качественные исходные данные

Точные Gerber-файлы позволяют уменьшить количество ложных срабатываний.

Проводить контроль на нескольких этапах

Это помогает выявлять дефекты ещё до завершения производства.

Комбинировать AOI с другими методами проверки

Комплексный подход обеспечивает более высокую надёжность готовой продукции.

Выполнять регулярную калибровку оборудования

Это позволяет поддерживать стабильную точность контроля.

Почему AOI особенно важен для многослойных PCB

По мере роста сложности конструкций увеличивается вероятность возникновения дефектов.

AOI играет важную роль при производстве:

• HDI PCB;
• высокоплотных плат;
• телекоммуникационного оборудования;
• промышленной электроники;
• автомобильных систем.

Подробнее о производственном процессе: Как изготавливают печатные платы

Заключение

Автоматическая оптическая инспекция стала неотъемлемой частью современного производства PCB.

Использование AOI позволяет:

• повысить качество продукции;
• уменьшить количество дефектов;
• сократить производственные затраты;
• обеспечить стабильность серийного производства.

Компании, такие как TOPFAST, применяют многоступенчатый контроль качества, включая AOI, что особенно важно при производстве многослойных и высокотехнологичных печатных плат.
