Контроль размеров и геометрии PCB после механической обработки

После завершения химических и гальванических операций печатная плата проходит механическую обработку. На этом этапе формируются окончательные размеры контура, отверстия, пазы, вырезы и другие геометрические элементы.

Электрически исправная PCB при этом ещё не обязательно является готовым изделием. Если длина, ширина, положение отверстий или форма контура отличаются от заданных значений, плата может не установиться в корпус или не пройти последующую сборку.

Поэтому на PCB-заводе размерный контроль рассматривается как отдельная часть производственного процесса.

Какие размеры контролируют на готовой PCB

В зависимости от конструкции проверяются:

• длина платы;
• ширина платы;
• толщина;
• размеры внутренних вырезов;
• ширина пазов;
• диаметр отверстий;
• положение отверстий;
• расстояние между отверстиями;
• положение контура относительно медного рисунка;
• размеры технологических элементов;
• плоскостность и деформация.

Для простой прямоугольной платы достаточно нескольких базовых измерений.

Для сложной PCB необходимо проверять несколько взаимосвязанных геометрических параметров.

Почему размеры меняются во время производства

Геометрия PCB не формируется одной операцией.

На размеры могут влиять:

• исходный материал;
• ламинирование;
• температурные циклы;
• сверление;
• фрезеровка;
• травление;
• нанесение покрытий;
• механическое разделение панели;
• внутренние напряжения материала.

Поэтому финальный размер платы нельзя всегда определить только по исходному размеру заготовки.

Размеры после ламинирования

Во время прессования материалы подвергаются нагреву и давлению.

При этом:

• смола размягчается;
• стеклоткань и другие материалы изменяют размеры;
• происходит усадка;
• формируются внутренние напряжения.

После охлаждения панель может иметь небольшое изменение размеров относительно исходной заготовки.

Для многослойных PCB это особенно важно, поскольку разные материалы и направления армирования влияют на размерную стабильность.

Именно поэтому производственная компенсация может учитываться ещё до начала механической обработки.

Контроль длины и ширины PCB

Для стандартной прямоугольной платы контроль обычно выполняется по нескольким базовым направлениям.

Измеряются:

• общая длина;
• общая ширина;
• диагональ при необходимости;
• положение основных механических элементов.

Проверка диагонали может быть полезна для выявления геометрического перекоса.

Например, две платы могут иметь одинаковые длину и ширину, но разные диагонали. Это указывает на изменение геометрии прямоугольника.

Почему важна геометрия контура

PCB должна соответствовать не только номинальной длине и ширине.

Контур может содержать:

• закругления;
• ступени;
• пазы;
• внутренние окна;
• вырезы;
• технологические канавки;
• участки под разъёмы.

Каждый такой элемент имеет собственный размер и допуск.

Поэтому для сложной платы контроль только внешнего прямоугольника недостаточен.

Контроль после фрезеровки

При CNC-фрезеровке окончательный контур формируется режущим инструментом.

На результат влияют:

• диаметр фрезы;
• износ инструмента;
• скорость вращения;
• скорость подачи;
• глубина прохода;
• жёсткость фиксации панели;
• траектория обработки.

Изношенный инструмент может постепенно изменять фактический размер контура.

Поэтому на производстве контроль инструмента и периодическая проверка размеров являются частью стабильности процесса.

Подробнее об этой операции можно прочитать в статье «Фрезеровка и профилирование PCB».

Контроль отверстий

Отверстия выполняют сразу несколько функций.

Они могут использоваться для:

• монтажа компонентов;
• установки разъёмов;
• крепления PCB;
• межслойного соединения;
• технологической фиксации;
• позиционирования.

Поэтому контролируется не только диаметр отверстия.

Важны также:

• координаты центра;
• форма;
• соосность;
• расстояние между отверстиями;
• соответствие сверлильной программе.

Диаметр отверстия до и после металлизации

Для металлизированного отверстия необходимо различать размер сверления и конечный диаметр после нанесения меди.

После сверления отверстие проходит очистку и металлизацию.

Медный слой на стенке уменьшает внутренний диаметр.

Поэтому размер в drill file не всегда равен диаметру готового отверстия.

Для механических монтажных отверстий это особенно важно, если они должны взаимодействовать с конкретным крепёжным элементом.

Подробно операция сверления рассматривается в статье «Сверление PCB».

Контроль положения отверстий

Даже если диаметр отверстия соответствует требованиям, его неправильное положение может сделать плату непригодной для монтажа.

Поэтому проверяется расстояние между центром отверстия и соответствующей базовой точкой.

Для нескольких отверстий контролируются:

• координаты;
• межцентровое расстояние;
• взаимное положение;
• соответствие механическому чертежу.

Особенно важен такой контроль для плат с точными крепёжными отверстиями и разъёмами.

Почему отверстия могут смещаться

На положение отверстия могут влиять:

• точность сверлильного оборудования;
• фиксация панели;
• температурные изменения;
• размерная стабильность материала;
• регистрация внутренних слоёв;
• компенсация производственного расширения;
• механическая деформация панели.

Поэтому точность отверстий нельзя рассматривать отдельно от общей размерной стабильности PCB.

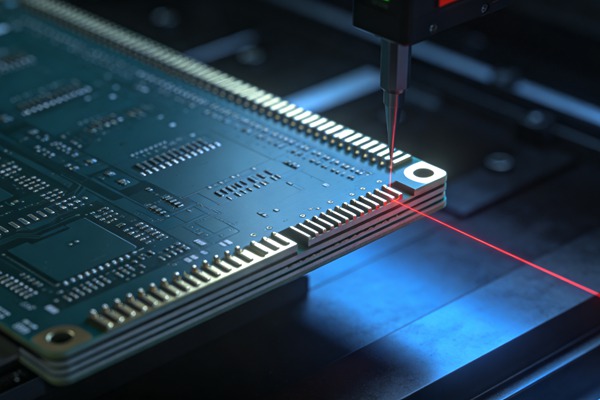

Контроль толщины PCB

Общая толщина платы также относится к механическим параметрам.

Измеряется расстояние между внешними поверхностями PCB в заданных точках.

При этом необходимо учитывать:

• медь;
• диэлектрик;
• паяльную маску;
• финишное покрытие, если оно влияет на метод измерения;
• локальные особенности поверхности.

Для многослойных плат общая толщина является суммой большого количества отдельных слоёв.

Предыдущая статья о контроле толщины диэлектрика PCB рассматривает внутреннюю структуру, которая формирует этот размер.

Толщина и плоскостность — разные параметры

Плата может иметь правильную среднюю толщину, но при этом быть деформированной.

Например, номинальная толщина может соответствовать спецификации, однако один угол платы будет поднят относительно контрольной поверхности.

Поэтому механический контроль обычно разделяет:

• толщину;
• плоскостность;
• коробление;
• скручивание.

Контроль деформации подробно рассмотрен в статье «Контроль коробления и скручивания PCB».

Контроль пазов и внутренних вырезов

Современные PCB часто имеют сложный механический контур.

Внутри платы могут находиться:

• прямоугольные окна;
• круглые вырезы;
• U-образные пазы;
• участки под разъёмы;
• области под механические элементы корпуса.

Для таких элементов проверяются не только размеры, но и положение относительно внешнего контура.

Ошибка в несколько десятых миллиметра может иметь значение, если вырез предназначен для точной установки механической детали.

Измерительные инструменты

В зависимости от требований применяются разные средства контроля.

Штангенциркуль

Подходит для:

• общей длины;
• ширины;
• крупных размеров;
• предварительного контроля.

Это быстрый инструмент, но его возможности ограничены для мелких геометрических элементов.

Микрометр

Используется там, где требуется более точный контроль определённых размеров и толщины.

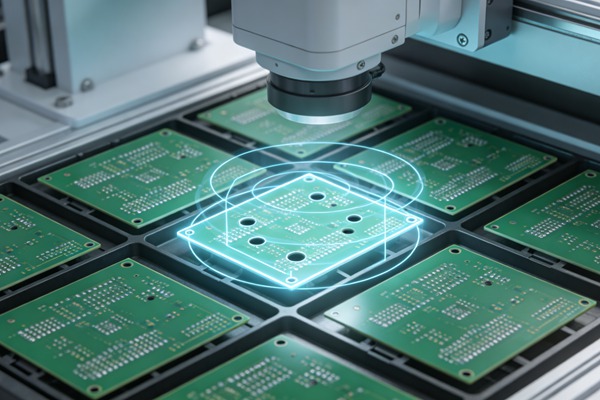

Оптическая измерительная система

Камера или оптическая система позволяет измерять:

• контур;
• отверстия;
• пазы;
• расстояния;
• координаты;
• мелкие геометрические элементы.

Для сложной PCB такой метод обеспечивает более полную картину.

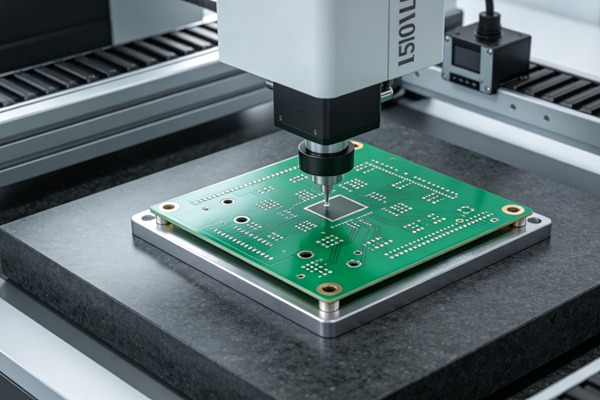

Координатно-измерительная система

Для высокоточного контроля может применяться CMM.

Она позволяет определить координаты множества точек и сравнить фактическую геометрию с эталонной моделью.

Контроль по координатам

Для сложной PCB удобно рассматривать геометрию не как набор отдельных размеров, а как систему координат.

Например:

базовая точка → отверстие → контур → паз → монтажное отверстие.

Если каждый элемент привязан к общей системе координат, можно определить не только его абсолютный размер, но и взаимное положение.

Это особенно полезно при контроле сложных механических плат.

Сравнение с производственными данными

На современном производстве размерный контроль может выполняться путём сравнения фактических данных с исходной CAD-моделью или производственной программой.

Проверяются:

• координаты отверстий;
• контур;
• размеры вырезов;
• расстояния;
• базовые точки.

Такой подход уменьшает вероятность того, что оператор проверит правильный размер, но не заметит неправильное положение элемента.

Влияние износа инструмента

Механические инструменты постепенно изнашиваются.

При сверлении это может привести к изменению:

• диаметра;
• качества стенки;
• положения отверстия.

При фрезеровке меняется точность контура.

Поэтому для стабильного производства необходимо контролировать состояние инструмента и своевременно выполнять его замену.

Что происходит при неправильном размере контура

Если внешний контур слишком большой, PCB может:

• не войти в корпус;
• конфликтовать с соседними элементами;
• не пройти через монтажную оснастку.

Если контур слишком маленький, могут появиться:

• увеличенные зазоры;
• неправильное положение платы;
• проблемы с креплением;
• несовпадение с разъёмами.

Поэтому контроль размеров имеет непосредственное отношение к последующей сборке изделия.

Геометрическая точность и панелизация

Размерная стабильность должна учитываться ещё на уровне производственной панели.

После формирования панели отдельные PCB могут разделяться:

• фрезеровкой;
• V-cut;
• комбинацией разных методов;
• другими механическими операциями.

Если исходная панель или система базирования имеет отклонение, оно может передаваться на отдельные платы.

Поэтому контроль панели является частью контроля готовой PCB.

О процессе разделения можно подробнее узнать в статье «Разделение PCB после производства».

Как контролировать геометрию PCB на производстве

Практический процесс можно организовать следующим образом.

Шаг 1. Определить критические размеры

Необходимо выделить:

• внешний контур;
• отверстия;
• пазы;
• вырезы;
• толщину;
• монтажные элементы.

Шаг 2. Определить базовые точки

Все критические координаты должны быть связаны с понятной системой отсчёта.

Шаг 3. Проверить первую изготовленную панель

После запуска производства контролируются размеры первой панели до перехода к полной партии.

Шаг 4. Проверять стабильность процесса

Если производство продолжается длительное время, периодически повторяется измерение критических параметров.

Шаг 5. Проверить готовую PCB

После разделения панели проводится финальная проверка отдельных плат.

Такой подход позволяет обнаружить отклонение ещё до того, как оно распространится на всю партию.

Что делать при обнаружении размерного отклонения

Если размер не соответствует спецификации, сначала необходимо определить характер проблемы.

Проверяется:

1. правильность измерительного инструмента;
2. повторяемость результата;
3. несколько плат из одной панели;
4. несколько панелей;
5. состояние сверлильного или фрезерного инструмента;
6. корректность производственной программы;
7. размерную стабильность материала.

Если одинаковое отклонение появляется на всех платах, вероятна систематическая причина.

Если проблема возникает только на отдельных участках панели, необходимо дополнительно проверить фиксацию, деформацию или локальные условия обработки.

Почему нельзя устанавливать один универсальный допуск для всех PCB

Разные платы имеют разные требования.

На допуск влияют:

• размер PCB;
• толщина;
• материал;
• количество слоёв;
• способ обработки;
• назначение платы;
• требования корпуса;
• тип монтажного оборудования.

Для простой платы допустимое отклонение может быть относительно широким.

Для PCB с точными механическими сопряжениями требования будут значительно жёстче.

Поэтому производственные допуски должны быть привязаны к конкретному чертежу и спецификации.

Связь механического и электрического контроля

Механическая точность и электрическое качество PCB не существуют полностью независимо.

Например, смещение отверстия может одновременно повлиять на:

• механическую установку;
• контакт площадки;
• кольцевой поясок;
• межслойное соединение.

Поэтому для сложной PCB размерный контроль желательно рассматривать вместе с электрическим и оптическим контролем.

Контроль перед упаковкой

Перед передачей готовой партии на следующий этап или заказчику необходимо убедиться, что критические параметры соответствуют производственной документации.

В зависимости от изделия проверяются:

• размеры;
• толщина;
• отверстия;
• контур;
• вырезы;
• плоскостность;
• внешний вид;
• маркировка.

После этого результаты контроля могут быть связаны с конкретной производственной партией для последующей трассируемости.

Заключение

Контроль размеров и геометрии PCB — это завершающая часть механического производственного процесса.

После сверления, ламинирования, фрезеровки и разделения панели фактические размеры платы могут отличаться от исходной геометрии. Поэтому на заводе необходимо контролировать не только длину и ширину, но также толщину, положение отверстий, размеры пазов, внутренние вырезы и точность контура.

Для простой PCB достаточно базовых измерений. Для сложной многослойной платы более эффективен координатный и оптический контроль, позволяющий сравнивать фактическую геометрию с производственными данными.

Главная задача такого контроля — подтвердить, что готовая PCB соответствует не только электрическим требованиям, но и механическим условиям последующей сборки.
