Контроль толщины диэлектрика PCB: измерение, допуски и влияние на многослойную плату

В многослойной PCB медные слои разделены диэлектрическими материалами. Их задача заключается не только в электрической изоляции. Толщина диэлектрика определяет расстояние между проводниками, влияет на импеданс, ёмкость между слоями, общую толщину платы и механическое поведение конструкции при нагреве.

На производстве заданная толщина диэлектрика не появляется автоматически после ламинирования. На неё влияют тип препрега, содержание смолы, медный рисунок, давление и температура прессования, время цикла и степень заполнения пространства между проводниками.

Поэтому для многослойных PCB контроль диэлектрика является частью общего технологического контроля, а не только проверкой готового размера платы.

Что такое диэлектрик в многослойной PCB

В конструкции многослойной платы диэлектрические материалы располагаются между медными слоями.

В зависимости от конструкции используются:

• препрег;
• сердцевина с медной фольгой;
• специальные высокочастотные материалы;
• материалы с высоким Tg;
• низкопотерные диэлектрики;
• специализированные материалы для HDI и высокоскоростных PCB.

После ламинирования отдельные материалы образуют единую многослойную структуру.

При этом номинальная толщина исходного материала и конечная толщина диэлектрического слоя между медными проводниками — не всегда одно и то же.

Почему толщина диэлектрика изменяется после ламинирования

Главная причина связана с поведением смолы во время прессования.

Препрег до ламинирования представляет собой стеклоткань, пропитанную смолой. При нагреве смола размягчается, начинает течь и заполняет пространство между медными рисунками.

После охлаждения формируется твёрдый диэлектрический слой.

Поэтому конечная толщина зависит от того, сколько пространства было доступно для течения смолы и насколько сильно материал был сжат во время прессования.

Подробно сам процесс можно связать с технологией ламинирования PCB.

От чего зависит толщина диэлектрика

На практике одновременно работают несколько факторов.

Тип препрега

Разные типы стеклоткани имеют разную толщину и структуру.

Например, тонкий стеклотканевый материал и более толстый вариант после прессования дадут разные диэлектрические расстояния.

Поэтому при подборе stack-up учитывается не только количество слоёв, но и конкретная комбинация материалов.

Содержание смолы

Чем больше смолы в препреге, тем сильнее материал способен заполнить пространство между медными участками.

Но при этом конечная толщина после прессования зависит от объёма меди и условий цикла.

Плотность медного рисунка

Это один из наиболее важных факторов.

Представим два участка одной панели:

• на первом находится большая медная площадка;
• на втором расположены только несколько узких дорожек.

Препрег будет вести себя в этих областях по-разному.

В зоне с высокой плотностью меди свободного пространства для смолы меньше, а в зоне с небольшим количеством меди смола может перемещаться сильнее.

Поэтому толщина диэлектрика может отличаться локально.

Толщина диэлектрика и стеклоткань

Диэлектрик PCB нельзя рассматривать как полностью однородный пластик.

В типичном FR-4 стеклоткань образует армирующую структуру, а смола заполняет пространство между волокнами.

После ламинирования структура сохраняется, но смола меняет своё состояние и перераспределяется.

Это важно при высокочастотных конструкциях, поскольку локальное соотношение стекловолокна и смолы может влиять на эффективную диэлектрическую проницаемость.

Поэтому при расчёте импеданса недостаточно просто взять одно условное значение Dk из таблицы материала.

Контроль толщины после ламинирования

После прессования многослойная заготовка может проверяться по нескольким параметрам:

• общей толщине панели;
• толщине отдельных диэлектрических промежутков;
• толщине медных слоёв;
• симметрии stack-up;
• соответствию заданной конструкции;
• геометрии готовой платы.

Для анализа внутренних слоёв обычно требуется исследование поперечного сечения.

Именно поэтому измерение общей толщины готовой платы и измерение конкретного диэлектрического слоя — разные задачи.

Как измеряют диэлектрический слой

Измерение общей толщины PCB

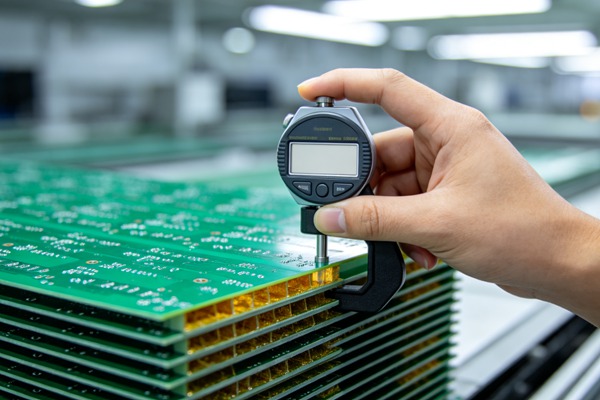

Для стандартного контроля используется механическое измерение толщины готовой платы.

Измеряется расстояние между внешними поверхностями PCB в заданных контрольных точках.

Этот метод позволяет проверить общий размер, но не показывает толщину каждого внутреннего диэлектрического слоя.

Микрошлиф

Для анализа внутренней структуры применяется поперечный шлиф.

После подготовки образца под микроскопом можно определить:

• толщину отдельных диэлектрических слоёв;
• толщину меди;
• положение внутренних слоёв;
• состояние межслойных соединений;
• возможные пустоты;
• деформацию структуры.

Такой метод особенно полезен при проверке сложных многослойных плат.

Расчёт по stack-up

В производственной практике измерение обычно не заменяет технологическую документацию.

Если известны:

• исходные материалы;
• толщина меди;
• тип препрега;
• количество слоёв;
• параметры прессования;

можно заранее определить ожидаемую структуру.

После производства фактические измерения позволяют проверить, насколько реальная конструкция соответствует заданному stack-up.

Почему общий размер PCB не заменяет контроль внутренних слоёв

Допустим, готовая плата имеет общую толщину 1,60 мм.

Само по себе это значение не показывает, как распределены эти 1,60 мм между:

• внешней медью;
• внутренней медью;
• препрегом;
• сердцевинами;
• дополнительными диэлектрическими слоями.

Две платы могут иметь одинаковую общую толщину, но разные расстояния между определёнными слоями.

Для обычной низкоскоростной схемы это может быть некритично.

Для высокоскоростной конструкции такая разница способна изменить параметры передачи сигнала.

Толщина диэлектрика и контролируемый импеданс

Расстояние между сигнальным проводником и опорным медным слоем является одним из основных параметров при расчёте импеданса.

Если диэлектрик между ними становится тоньше, изменяется электрическое поле вокруг проводника.

В результате меняется характеристический импеданс линии.

Поэтому для controlled impedance PCB необходимо одновременно учитывать:

• ширину дорожки;
• толщину меди;
• расстояние до reference plane;
• диэлектрическую проницаемость;
• структуру stack-up.

Изменение одного параметра без корректировки остальных может привести к отклонению фактического импеданса.

Почему это особенно важно для высокоскоростных PCB

В высокоскоростных цепях даже небольшое изменение геометрии передачи сигнала может иметь значение.

Поэтому производитель должен контролировать не только ширину дорожки, но и фактическое расстояние между сигнальным слоем и reference plane.

Особенно внимательно контролируются:

• USB;
• PCIe;
• Ethernet;
• высокоскоростные SerDes;
• DDR;
• RF-сигналы.

При таких конструкциях stack-up должен рассматриваться как единая технологическая система.

Толщина диэлектрика и общая толщина платы

Общая толщина многослойной PCB формируется суммой:

медь + диэлектрик + медь + диэлектрик + …

Поэтому изменение одного или нескольких диэлектрических слоёв влияет на итоговую толщину платы.

Это может быть важно для:

• разъёмов;
• корпусов;
• механических направляющих;
• монтажных отверстий;
• жёстких ограничений по высоте;
• систем с плотной установкой компонентов.

Если готовая плата должна точно входить в корпус, контроль общей толщины становится частью механического контроля изделия.

Симметрия многослойной конструкции

При проектировании и производстве многослойной PCB желательно учитывать симметрию конструкции относительно центральной плоскости.

Например, если распределение меди и диэлектрика между верхней и нижней частью платы сильно отличается, после прессования может возникнуть внутреннее напряжение.

Это повышает риск:

• коробления;
• изгиба;
• локальной деформации;
• проблем при последующем монтаже.

Поэтому производственная проверка должна учитывать не только отдельную толщину материала, но и всю структуру stack-up.

Что происходит при недостаточной толщине диэлектрика

Слишком тонкий диэлектрический слой может привести к нескольким проблемам.

Электрические риски

Меньшее расстояние между слоями изменяет параметры межслойной связи и импеданса.

Снижение изоляционного запаса

Если расстояние между медными элементами становится слишком малым, снижается запас по электрической изоляции.

Механические последствия

При многократных температурных циклах различия в коэффициентах теплового расширения материалов могут создавать дополнительные напряжения.

Риск несоответствия конструкции

Если фактический stack-up заметно отличается от расчётного, электрические параметры готовой платы могут выйти за заданный диапазон.

Что происходит при слишком большом диэлектрическом слое

Избыточная толщина тоже может изменить характеристики платы.

Например:

• увеличивается общий размер PCB;
• меняется расстояние до reference plane;
• изменяется controlled impedance;
• может измениться ёмкостная связь между слоями;
• меняется механическая структура платы.

Поэтому цель производства — не сделать диэлектрик максимально толстым или тонким, а получить заданное значение с необходимой стабильностью.

Как плотность меди влияет на прессование

При проектировании производственной панели необходимо учитывать copper distribution.

Если на одной части панели находится большое количество меди, а другая часть почти свободна, во время прессования распределение смолы может быть неодинаковым.

На практике для улучшения баланса применяются:

• copper balancing;
• технологические медные участки;
• dummy copper;
• корректировка panelization;
• подбор подходящего препрега.

Это позволяет уменьшить различия между участками панели.

Как контролируют процесс прессования

Стабильность толщины диэлектрика во многом зависит от параметров ламинации.

Контролируются:

• температура;
• давление;
• скорость нагрева;
• время выдержки;
• вакуум;
• последовательность укладки;
• параметры конкретного материала.

При отклонении одного из этих параметров конечная толщина и структура могут отличаться от ожидаемых.

Поэтому производственная карта прессования должна соответствовать конкретному типу материала и конструкции PCB.

Контроль толщины диэлектрика на многослойной PCB

Для сложной платы разумно разделить контроль на несколько уровней.

Уровень 1 — входные материалы

Проверяются характеристики сердцевин и препрега.

Уровень 2 — контроль stack-up

Проверяется соответствие фактической последовательности материалов производственной документации.

Уровень 3 — контроль после ламинирования

Проверяется общая толщина панели и визуальное состояние ламинированной структуры.

Уровень 4 — микрошлиф

Для критических конструкций выполняется поперечный анализ отдельных участков.

Уровень 5 — электрический контроль

Для controlled impedance PCB дополнительно проверяется фактический импеданс.

Таким образом, механическое измерение толщины и электрическое измерение импеданса дополняют друг друга.

Что важно проверить при отклонении толщины

Если фактический диэлектрический слой отличается от ожидаемого, сначала необходимо определить характер отклонения.

Проверяются:

1. соответствие исходного материала;
2. правильность stack-up;
3. тип и количество препрега;
4. распределение меди;
5. параметры прессования;
6. общая толщина панели;
7. поперечное сечение;
8. электрические параметры, если они критичны.

Это позволяет определить, возникла ли проблема из-за материала, конструкции панели или непосредственно процесса ламинирования.

Толщина диэлектрика в HDI PCB

В HDI-платах используются тонкие диэлектрические слои для формирования микровий и компактной межслойной структуры.

Здесь особенно важны:

• стабильность толщины;
• равномерность материала;
• качество ламинирования;
• отсутствие пустот;
• точность межслойного совмещения;
• контролируемая геометрия микровий.

Чем меньше расстояние между слоями, тем меньше запас на технологическое отклонение.

Поэтому для HDI нельзя оценивать диэлектрик только по общей толщине готовой платы.

Практический порядок контроля

Для производственной партии можно использовать следующий порядок:

1. Проверить документацию

Сначала сравнивается фактический stack-up с утверждённой производственной документацией.

2. Проверить материалы

Уточняется тип сердцевины и препрега, их номинальная толщина и соответствие партии.

3. Измерить общую толщину

Полученное значение сравнивается с требованиями к готовой PCB.

4. Проверить критические зоны

Если плата имеет controlled impedance или другие чувствительные участки, выбираются соответствующие зоны для анализа.

5. Выполнить микрошлиф при необходимости

Поперечное сечение позволяет увидеть реальное распределение меди и диэлектрика.

6. Сопоставить с электрическими измерениями

Для высокоскоростных конструкций механические размеры желательно сопоставлять с результатами контроля импеданса.

Такой подход позволяет анализировать не только размер готовой платы, но и причины отклонения.

Какие данные стоит фиксировать в производственной документации

Для многослойной PCB полезно фиксировать:

• количество слоёв;
• тип материала;
• толщину сердцевины;
• тип препрега;
• целевую толщину каждого диэлектрического промежутка;
• толщину меди;
• общую толщину PCB;
• допустимые отклонения;
• контрольные методы;
• требования к импедансу, если они предусмотрены.

Чем сложнее конструкция, тем важнее связать эти параметры в единую производственную документацию.

Связь с проектированием PCB

Хотя окончательный контроль выполняется на производстве, проблема часто начинается ещё на этапе подготовки stack-up.

Если проект содержит слишком жёсткие требования к толщине диэлектрика, меди и импедансу одновременно, производителю необходимо заранее проверить технологическую реализуемость.

Поэтому DFM-проверка должна учитывать не только ширину и зазор дорожек, но и реальную производственную структуру многослойной платы.

Заключение

Толщина диэлектрика PCB определяет не только общий размер платы. В многослойной конструкции она задаёт расстояние между медными слоями и напрямую связана с электрическими и механическими характеристиками.

После ламинирования фактическая толщина зависит от типа препрега, содержания смолы, распределения меди и параметров прессования. Поэтому контроль должен включать не только измерение общей толщины, но и анализ внутренних слоёв в критических конструкциях.

Особенно важен такой контроль для HDI и высокоскоростных PCB, где небольшое изменение расстояния между проводником и reference plane может повлиять на controlled impedance.

Стабильный stack-up начинается с правильного выбора материалов и заканчивается проверкой фактической структуры после производства.
