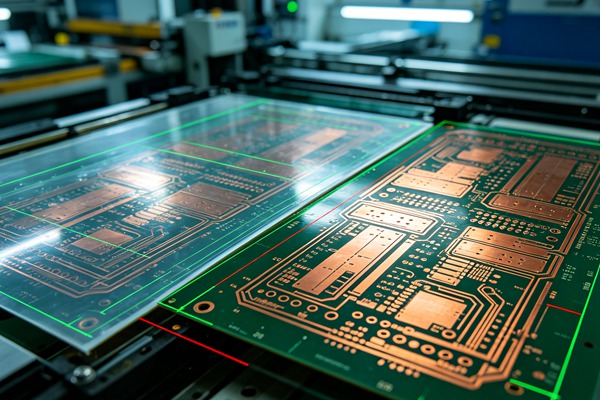

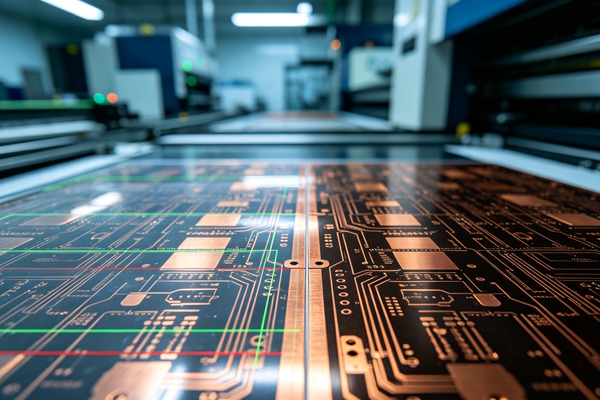

Формирование рисунка внешнего слоя PCB: перенос схемы и контроль проводников

После формирования многослойной структуры PCB необходимо создать на внешнем медном слое точный рисунок проводников, контактных площадок и других элементов схемы.

Этот процесс нельзя сводить только к нанесению изображения на медь. На практике требуется обеспечить правильную геометрию дорожек, стабильную ширину проводников, точное положение контактных площадок и достаточный запас между соседними элементами.

Для этого используются процессы фотопереноса, нанесения сухой плёнки, экспонирования, проявления, меднения и травления.

При производстве многослойных PCB внешние слои требуют особенно тщательного контроля, поскольку на них формируются элементы, которые непосредственно участвуют в последующих операциях монтажа и финишной обработки.

Что представляет собой рисунок внешнего слоя

Внешний медный слой PCB содержит различные элементы проводящего рисунка:

• сигнальные дорожки;
• контактные площадки;
• полигоны;
• площадки отверстий;
• тестовые элементы;
• участки для последующего формирования покрытий.

Их размеры и положение задаются производственными данными.

Основная задача технологического процесса — перенести этот рисунок на медную поверхность с минимальным отклонением от исходной конструкции.

Подготовка медной поверхности

Перед нанесением светочувствительного материала медная поверхность должна быть подготовлена.

На поверхности не должно оставаться:

• жира;
• пыли;
• оксидов;
• частиц предыдущих операций;
• других загрязнений.

Качество подготовки влияет на адгезию последующего материала.

Если поверхность загрязнена, сухая плёнка может прилегать неравномерно. Это способно привести к дефектам рисунка уже во время экспонирования и проявления.

Поэтому очистка поверхности является частью процесса формирования рисунка, а не отдельной вспомогательной операцией.

Нанесение сухой плёнки

На подготовленную медную поверхность наносится светочувствительная сухая плёнка.

Она должна плотно прилегать к поверхности без:

• пузырей;
• складок;
• загрязнений;
• участков с плохой адгезией.

Толщина и свойства плёнки подбираются с учётом производственного процесса и требуемой геометрии проводников.

Для более подробного разбора этой операции можно использовать статью Сухая плёнка PCB: формирование рисунка проводников.

Экспонирование рисунка

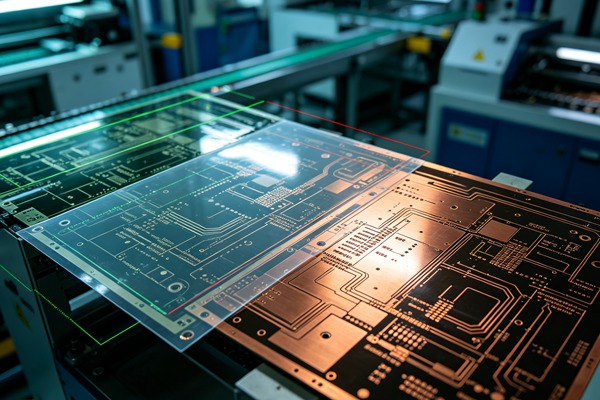

После нанесения сухой плёнки выполняется экспонирование через фотошаблон или с использованием прямого лазерного формирования изображения.

Свет воздействует на определённые участки светочувствительного материала и изменяет его свойства.

В результате формируется изображение будущего проводящего рисунка.

Точность этого этапа зависит от:

• разрешения оборудования;
• качества исходных данных;
• равномерности экспонирования;
• стабильности сухой плёнки;
• правильности совмещения;
• параметров технологического процесса.

Для тонких проводников даже небольшое отклонение может изменить конечную ширину дорожки.

Совмещение рисунка с PCB

Рисунок должен быть правильно совмещён с уже существующей структурой платы.

Особенно важно положение:

• отверстий;
• контактных площадок;
• внутренних слоёв;
• участков меди;
• технологических меток.

Если рисунок внешнего слоя смещён относительно отверстий, кольцевая область вокруг отверстия может стать слишком малой.

Поэтому регистрация, рассмотренная в предыдущей статье, непосредственно связана с формированием внешнего слоя.

Проявление сухой плёнки

После экспонирования плата проходит проявление.

На этом этапе удаляются определённые участки светочувствительного материала, в результате чего открываются нужные области медной поверхности.

Оставшаяся плёнка защищает участки, которые должны сохранить или получить необходимую структуру меди в дальнейшем процессе.

Качество проявления влияет на чёткость границ рисунка.

Недостаточное проявление может оставить остатки материала. Слишком интенсивная обработка способна повредить или изменить сформированный рисунок.

Формирование проводников методом травления

После формирования защитного рисунка открытые участки меди могут удаляться травлением.

В результате остаются дорожки, площадки и другие предусмотренные элементы.

При этом травление должно происходить контролируемо.

Если процесс продолжается слишком долго, может уменьшиться ширина проводников. Если обработка недостаточна, остаточная медь может привести к замыканию между соседними элементами.

Подробнее о механизме этой операции можно прочитать в статье Травление PCB.

Формирование внешнего слоя с помощью меднения

В зависимости от технологического маршрута процесс формирования внешнего слоя может быть связан с предварительной и последующей металлизацией.

Для конструкций с металлизированными отверстиями необходимо сформировать проводящий слой не только на поверхности, но и внутри отверстий.

После этого выполняются дополнительные операции увеличения толщины меди и формирования требуемого рисунка.

Подробно процесс наращивания меди рассмотрен в статье Меднение PCB.

Почему ширина дорожки может отличаться от проектной

Номинальная ширина проводника в исходных данных не всегда полностью совпадает с фактическим размером после производства.

На результат влияют:

• толщина исходной меди;
• толщина нанесённой меди;
• характеристики сухой плёнки;
• экспонирование;
• проявление;
• скорость травления;
• боковое подтравливание.

Поэтому технологический процесс должен учитывать не только номинальный размер дорожки, но и ожидаемое изменение геометрии.

Что такое боковое подтравливание

Во время химического травления медь удаляется не только вертикально вниз.

Раствор также воздействует на металл сбоку под защитным рисунком.

В результате фактическая ширина основания проводника может отличаться от ширины верхней части.

Это явление называют боковым подтравливанием.

Чем меньше ширина дорожки и больше толщина меди, тем заметнее влияние этого фактора.

Поэтому тонкие проводники требуют более точного контроля технологических параметров.

Формирование тонких проводников

Для плотных PCB ширина дорожек может быть небольшой, а расстояние между ними — ограниченным.

В таких конструкциях особенно важны:

• качество поверхности меди;
• стабильность сухой плёнки;
• точность экспонирования;
• равномерность проявления;
• контроль травления;
• точность совмещения.

Ошибки, которые практически незаметны на обычной PCB, могут привести к обрыву или короткому замыканию на плате с высокой плотностью проводников.

Влияние толщины меди

Толщина меди влияет на весь процесс формирования рисунка.

Толстый медный слой требует удаления большего количества материала при травлении. При этом увеличивается влияние бокового подтравливания.

Для тонкой меди технологическое окно может быть другим.

Поэтому нельзя использовать одинаковые параметры обработки для всех конструкций PCB только на основании ширины дорожек.

Необходимо учитывать одновременно:

толщину меди + ширину дорожки + зазор + материал защитного слоя + параметры травления.

Формирование полигонов

На внешнем слое часто присутствуют большие медные области.

Полигоны используются для:

• питания;
• земли;
• отвода тепла;
• электромагнитного экранирования;
• снижения сопротивления отдельных участков.

Их геометрия также должна соответствовать производственным данным.

Особое внимание уделяется узким участкам между полигоном и соседними проводниками.

Если после травления расстояние становится меньше допустимого, может возникнуть электрический дефект.

Контроль внешнего рисунка

После формирования проводящего рисунка выполняется контроль.

Проверяются:

• ширина дорожек;
• зазоры;
• размеры площадок;
• положение отверстий;
• наличие замыканий;
• отсутствие обрывов;
• форма полигонов;
• соответствие производственным данным.

Для массового производства может использоваться автоматизированный оптический контроль.

Подробнее о принципе AOI можно прочитать в статье AOI-контроль PCB.

Типичные дефекты формирования рисунка

Обрыв дорожки

Может возникнуть из-за чрезмерного травления, дефекта сухой плёнки или механического повреждения.

Короткое замыкание

Частая причина — недостаточное удаление меди между соседними проводниками.

Недостаточная ширина дорожки

Возникает при чрезмерном боковом подтравливании или нестабильности процесса.

Избыточная ширина проводника

Может быть связана с недостаточным травлением.

Смещение рисунка

Возникает при ошибке совмещения фотошаблона или производственного изображения относительно существующей структуры PCB.

Дефекты сухой плёнки

Пузырь, складка или плохая адгезия могут привести к локальному изменению рисунка.

Как контролируют совмещение внешнего слоя

Для контроля используются технологические метки и элементы, положение которых можно измерить относительно заданной координатной системы.

На сложных многослойных PCB необходимо учитывать накопление допусков.

Например:

внутренний слой → ламинирование → базирование → сверление → внешний слой.

Каждая операция имеет собственную погрешность.

Поэтому производственный процесс должен быть настроен таким образом, чтобы суммарное отклонение оставалось в пределах допустимого диапазона.

Формирование рисунка на HDI PCB

В HDI-конструкциях плотность элементов выше, поэтому требования к переносу изображения значительно возрастают.

Особенно критичны:

• небольшие площадки;
• микроотверстия;
• тонкие дорожки;
• малые междорожечные расстояния;
• последовательное наращивание слоёв.

В таких конструкциях ошибка формирования одного слоя может ограничить возможности следующего технологического цикла.

Поэтому производство HDI требует стабильной регистрации и строгого контроля каждого этапа.

Как снизить количество дефектов

Для стабильного формирования внешнего рисунка необходимо контролировать весь процесс, а не только финальную ширину дорожек.

Практически важны:

1. Подготовка медной поверхности.
2. Стабильное нанесение сухой плёнки.
3. Контроль параметров экспонирования.
4. Точное совмещение рисунка.
5. Стабильное проявление.
6. Контроль травления.
7. Проверка готового рисунка.

При изменении материала, толщины меди или конструкции PCB параметры процесса должны быть пересмотрены.

Что необходимо проверить перед запуском производства

До начала изготовления производитель должен проверить:

• Gerber-файлы;
• толщину меди;
• минимальную ширину дорожки;
• минимальный зазор;
• размеры площадок;
• расположение отверстий;
• количество слоёв;
• требования к регистрации;
• особенности HDI или других специальных конструкций.

Особенно важно заранее определить критические участки.

Если на плате есть области с очень плотным рисунком, их технологические требования могут отличаться от стандартных участков той же PCB.

Связь формирования внешнего слоя с последующими операциями

После формирования рисунка PCB продолжает проходить следующие этапы производства.

Геометрия внешнего слоя влияет на:

• паяльную маску;
• финишное покрытие;
• шелкографию;
• электрический тест;
• SMT-монтаж.

Например, положение контактной площадки должно быть согласовано с последующим нанесением паяльной маски и финишного покрытия.

Поэтому ошибка, возникшая при переносе рисунка, может проявиться уже на следующей технологической операции.

Заключение

Формирование рисунка внешнего слоя PCB — это последовательность операций, в которой точность одного этапа влияет на следующий.

Подготовка меди, нанесение сухой плёнки, экспонирование, проявление, совмещение и травление должны работать как единый технологический процесс.

Особенно высокие требования предъявляются к HDI и другим высокоплотным конструкциям, где небольшое изменение ширины дорожки или смещение площадки может существенно уменьшить технологический запас.

Поэтому стабильное производство внешнего слоя основывается не на одной операции, а на контроле всей цепочки формирования рисунка.
