Сухая плёнка PCB: формирование рисунка проводников

Перед травлением печатной платы необходимо определить, какие участки меди должны остаться на поверхности. Для этого на медь наносится светочувствительный защитный материал — сухая плёнка.

Она используется для формирования точного изображения проводников и контактных площадок. После обработки открытые участки меди удаляются во время травления, а защищённые участки сохраняются.

Для обычных двухслойных плат процесс относительно прост. При изготовлении многослойных и высокоплотных PCB требования к точности значительно возрастают.

Для чего используется сухая плёнка

Главная задача сухой плёнки — защитить определённые участки медной поверхности во время последующего травления.

Она позволяет сформировать:

• сигнальные проводники;
• контактные площадки;
• участки питания;
• медные полигоны;
• другие элементы проводящего рисунка.

Таким образом, качество сухой плёнки напрямую связано с конечной геометрией медного слоя.

Как подготавливается медная поверхность

Перед нанесением плёнки поверхность меди очищается от загрязнений и оксидов.

Это необходимо для обеспечения хорошего контакта между медью и защитным материалом.

Если поверхность подготовлена недостаточно хорошо, могут возникнуть:

• отслаивание плёнки;
• попадание травильного раствора под защитный слой;
• нарушение геометрии проводников;
• локальные дефекты рисунка.

Поэтому подготовка поверхности является не менее важной частью процесса, чем само нанесение плёнки.

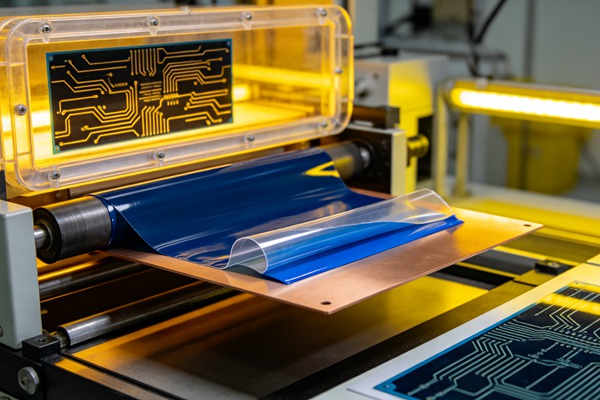

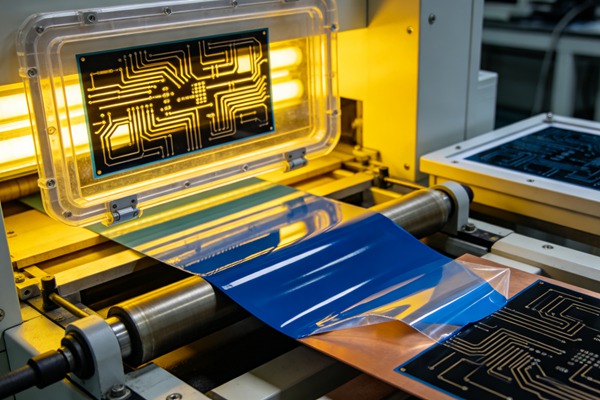

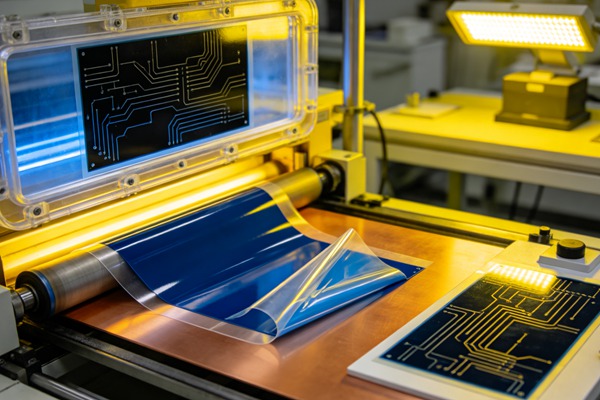

Как наносится сухая плёнка

Сухая плёнка представляет собой многослойный материал, содержащий светочувствительный слой.

Она наносится на медную поверхность под воздействием температуры и давления.

Главная задача на этом этапе — получить равномерное прилегание без пузырей, складок и загрязнений.

После нанесения плёнки поверхность готова к формированию рисунка.

Как выполняется экспонирование

Следующий этап — воздействие света через подготовленный шаблон.

Участки плёнки получают различное воздействие в зависимости от изображения будущего проводящего рисунка.

После экспонирования материал подвергается дальнейшей обработке, в результате которой формируются открытые и защищённые области.

Точность совмещения изображения с медной поверхностью имеет большое значение.

Даже небольшое смещение может привести к изменению ширины проводников или расстояния между соседними цепями.

Формирование окончательного рисунка

После экспонирования выполняется проявление.

На этом этапе удаляются необходимые участки светочувствительного материала, открывая медную поверхность для последующего травления.

В результате на плате остаётся защитный рисунок, соответствующий будущей схеме проводников.

После этого плата поступает на травление.

Подробнее о следующей операции: Травление PCB

Какие дефекты могут возникнуть

Плохая адгезия

Если сухая плёнка недостаточно хорошо прилегает к меди, раствор может проникнуть под неё во время травления.

Пузырьки и складки

Неровное нанесение создаёт локальные дефекты изображения.

Смещение рисунка

Несовпадение изображения с проектными данными изменяет положение проводников и контактных площадок.

Неполное проявление

Если ненужные участки плёнки удалены не полностью, лишняя медь может остаться после травления.

Чрезмерное проявление

Слишком интенсивная обработка способна повредить участки, которые должны оставаться защищёнными.

Почему этот процесс важен для тонких проводников

При стандартной ширине дорожек небольшие технологические отклонения могут оставаться в пределах допустимого диапазона.

Для тонких проводников ситуация другая.

Чем меньше расстояние между цепями, тем выше требования к:

• совмещению изображения;
• равномерности плёнки;
• качеству поверхности меди;
• точности экспонирования;
• стабильности проявления.

Именно поэтому подготовка изображения становится особенно важной при производстве HDI и других высокоплотных PCB.

Как сухая плёнка связана с меднением

В производственном процессе сухая плёнка может использоваться не только непосредственно перед травлением.

При формировании проводящего рисунка защитный материал также может участвовать в процессе гальванического наращивания меди. В таком случае плёнка определяет области, на которых должна формироваться дополнительная медь.

Поэтому точность этого этапа влияет сразу на несколько последующих операций.

Подробнее о меднении: Меднение PCB

Как контролируется качество рисунка

После формирования изображения проверяются:

• ширина проводников;
• расстояние между ними;
• форма контактных площадок;
• отсутствие перемычек;
• соответствие проектным данным;
• наличие повреждений рисунка.

Для автоматизированной проверки может использоваться оптическая инспекция.

Подробнее: AOI контроль PCB

Как избежать проблем при использовании сухой плёнки

Подготовить поверхность меди

Перед нанесением необходимо удалить загрязнения и обеспечить стабильное состояние поверхности.

Контролировать температуру и давление

Параметры нанесения должны соответствовать характеристикам используемого материала.

Проверять совмещение

Особенно важно контролировать совпадение изображения с базовыми отверстиями и другими технологическими элементами.

Контролировать процесс проявления

Недостаточная или чрезмерная обработка может изменить геометрию будущих проводников.

Проверять первый образец

При запуске нового проекта контроль первых изготовленных панелей позволяет обнаружить проблемы до перехода к массовому производству.

Роль сухой плёнки в производстве многослойных PCB

В многослойных платах внутренние проводящие слои формируются отдельно.

После завершения обработки они объединяются в единую конструкцию во время ламинирования.

Поэтому ошибка на этапе формирования внутреннего рисунка может остаться внутри платы после последующего прессования.

Подробнее: Ламинирование PCB

Это одна из причин, по которой внутренние слои требуют тщательного контроля ещё до ламинирования.

Заключение

Сухая плёнка является важным технологическим материалом при формировании проводящего рисунка PCB.

От качества её нанесения, экспонирования и проявления зависит точность последующего травления и геометрия готовых проводников.

Для стандартных плат требования к процессу сравнительно умеренные. При производстве тонких проводников, многослойных и HDI PCB стабильность каждого этапа становится значительно важнее.
